ENCL30-14MM-A

产品分类: 气动/液压/传动设备
产品描述: Ruland 轴环, 14mm轴直径, 一件, 夹紧螺丝, 铝, 30mm外径, 8mm宽度
供应商型号: 3188-ENCL30-14MM-A-ND
供应商:
标准整包数: 1

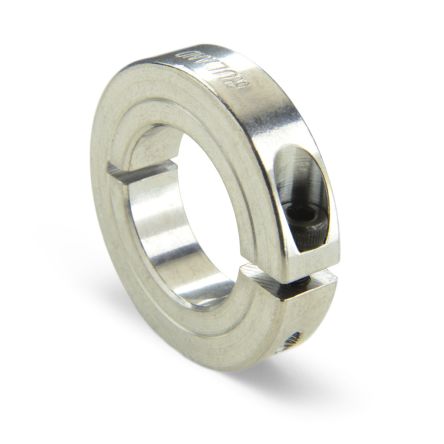

RULAND MANUFACTURING 气动/液压/传动设备 ENCL30-14MM-A

ENCL30-14MM-A概述


    产品简介


    Ruland ENCL30-14MM-A薄型线性轴衬套是一款专为狭小空间应用设计的一体式薄型线性轴衬套。主要由铝合金制成,具有14毫米的孔径、30毫米的外径以及8毫米的宽度。这款轴衬套不仅能够减轻重量,还适用于各种狭窄的空间。它采用夹紧风格设计,既不会损伤轴表面,又方便拆卸和调整,广泛应用于导引、间隔、定位、安装及组件对齐等领域。特别值得一提的是,其垂直度控制得非常好(同轴误差≤0.05毫米),这对于轴衬套作为承载面、机械停止装置或用于安装齿轮和轴承时的对齐非常重要。

    技术参数


    - 孔径(B1):14毫米
    - 孔径公差:+0.050毫米 / +0.012毫米
    - 外径(OD):30毫米
    - 清除直径(C)最大值:32.25毫米
    - 宽度(W):8毫米
    - 宽度公差:+0.076毫米 / -0.254毫米
    - 推荐轴公差:+0.000毫米 / -0.013毫米
    - 螺钉材料:合金钢
    - 螺钉规格:M3 x 10
    - 螺钉位置(R):12.00毫米
    - 螺钉数量:1个
    - 安装工具尺寸:2.5毫米内六角扳手
    - 螺钉扭矩:2.1牛米
    - 材质规格:2024-T351铝
    - 表面处理:亮光处理,无电镀
    - 工作温度范围:-40°F 至 225°F(-40°C 至 107°C)
    - 净重:0.0266磅
    - 符合标准:RoHS3 和 REACH 标准

    产品特点和优势


    Ruland ENCL30-14MM-A 薄型线性轴衬套采用了专利加工工艺,确保了出色的配合度、表面光洁度和紧固力。此外,所用材料(2024-T351铝)具有更高的螺纹座扭矩,能够提供更强的紧固力。其出色的垂直度(TIR ≤ 0.05毫米)使其在作为负载面、机械停止装置或安装齿轮和轴承时能够保持精确对齐。这些特点使其在各种工业应用中具有显著的优势,尤其是对于空间有限的应用场合。

    应用案例和使用建议


    此款轴衬套常用于机械制造行业,特别是在狭小空间内的设备组装中。安装时需要按照说明书的步骤进行,先清洁孔径,再在轴上涂抹轻油,最后将轴衬套固定在指定位置并紧固螺钉至推荐的2.1牛米扭矩。为了保证最佳效果,在安装前需确保轴的公差符合要求(+0.000毫米 / -0.013毫米)。由于此产品含有致癌化学物质乙二硫脲(Ethylene Thiourea),请在使用时做好个人防护措施,并参考相关安全信息。

    兼容性和支持


    Ruland ENCL30-14MM-A 轴衬套设计为与其他常见的机械零件兼容,如各种直径的轴和不同类型的固定装置。制造商Ruland公司提供了详尽的技术支持和维护服务,以帮助客户解决任何安装或操作过程中遇到的问题。如有需要,可以访问Ruland公司的官方网站获取更多支持信息。

    常见问题与解决方案


    - 问题: 安装时无法达到推荐扭矩?
    - 解决方案: 确保使用正确的内六角扳手(2.5毫米),并施加适当的力量以达到推荐扭矩(2.1牛米)。
    - 问题: 轴衬套无法稳定固定在轴上?
    - 解决方案: 检查轴的公差是否符合要求(+0.000毫米 / -0.013毫米),并确保孔径和清除直径之间的间隙足够大。
    - 问题: 螺钉出现松动现象?
    - 解决方案: 检查螺钉是否拧紧到规定的扭矩(2.1牛米),必要时重新紧固。

    总结和推荐


    总的来说,Ruland ENCL30-14MM-A 薄型线性轴衬套是一款高性能、高精度的轴衬套,适合于狭小空间内的机械装配。其优异的设计、高质量的材料和严格的制造标准使其成为许多工业应用的理想选择。如果您的项目对空间和性能有较高要求,这款轴衬套绝对值得推荐。

ENCL30-14MM-A参数

参数
长*宽*高 8mm(宽度)
包装方式 袋装

ENCL30-14MM-A厂商介绍

Ruland Manufacturing是一家美国公司,专注于制造精密的机械部件,包括轴、联轴器、定位销和定位块等。公司的产品主要分为以下几类:

1. 轴和轴套:用于各种机械和设备中,提供精确的定位和旋转功能。
2. 联轴器:用于连接两个旋转轴,以传递扭矩并允许一定程度的轴向、径向和角向偏差。
3. 定位销和定位块:用于固定和定位机械部件,确保精确的装配和操作。

Ruland Manufacturing的产品广泛应用于****、汽车、工业自动化、医疗设备和能源等多个领域。公司的优势在于:

- 精密制造:提供高精度的机械部件,满足严格的工业标准。
- 定制服务:能够根据客户需求定制产品,提供个性化解决方案。
- 质量控制:严格的质量管理体系,确保产品的可靠性和耐用性。
- 快速响应:快速响应市场变化和客户需求,提供及时的服务和支持。

Ruland Manufacturing以其高质量的产品和专业的服务,在精密机械部件制造领域享有良好的声誉。

ENCL30-14MM-A数据手册

厂牌 PDF简要描述 下载
RULAND MANUFACTURING 气动/液压/传动设备 RULAND MANUFACTURING ENCL30-14MM-A ENCL30-14MM-A数据手册

ENCL30-14MM-A封装设计

查看详情并下载
Symbol
Footprint
3D Model
