FCMR19-6-6-A

产品分类: 气动/液压/传动设备
产品描述: Ruland 弹性联轴器 联轴器, 6mm孔径, 19mm外径, 31.8mm长, 2.94Nm扭矩
供应商型号: 4779788
供应商: 海外现货
标准整包数: 1
RULAND MANUFACTURING 气动/液压/传动设备 FCMR19-6-6-A

FCMR19-6-6-A概述

    Ruland FCMR19-6-6-A 六束耦合器技术手册

    1. 产品简介

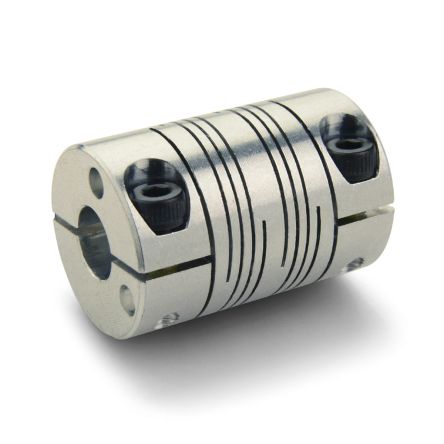

    Ruland FCMR19-6-6-A 是一款六束耦合器,专为轻载功率传输应用设计,例如将伺服电机连接到丝杠上。这款耦合器采用了独特的单件材料加工工艺,包含两组三螺旋切割结构,这使得它具有更高的扭矩容量、更低的扭力和更大的本体尺寸,优于单束或四束耦合器。

    2. 技术参数


    - 直径 (OD):19.1 mm
    - 长度 (L):31.8 mm
    - 推荐轴公差:+0.000 mm / -0.013 mm
    - 孔径 (B1/B2):6 mm
    - 最大允许偏转角:3.0°
    - 最大平行偏移:0.20 mm
    - 最大轴向运动:0.13 mm
    - 静态扭矩:2.94 Nm
    - 动态反转扭矩:0.74 Nm
    - 动态非反转扭矩:1.47 Nm
    - 最大速度:6,000 RPM
    - 材质:7075 铝合金
    - 扭矩精度:符合 DIN 912 12.9 标准
    - 温度范围:-40°F 至 225°F(-40°C 至 107°C)

    3. 产品特点和优势


    Ruland FCMR19-6-6-A 的显著特点是零回程设计、平衡式结构和高扭矩容量。此外,它采用的螺旋切割结构可以减少在高速运行时的振动,并且具有很高的抗疲劳能力。产品还具备优良的机械强度和低惯性,使其成为高性能应用的理想选择。

    4. 应用案例和使用建议


    Ruland FCMR19-6-6-A 耦合器广泛应用于伺服电机和丝杠之间。在安装过程中,必须确保轴的偏转角、平行偏移和轴向运动都在规定范围内。具体操作步骤包括对齐孔径、紧固螺丝并确保耦合器在自由状态下工作。在极端条件下,可能需要额外的支持以防止滑动。

    5. 兼容性和支持


    该产品与各种标准伺服电机和丝杠高度兼容。Ruland 制造公司提供了详细的技术支持和维护服务,确保客户能够顺利使用该产品。此外,所有硬件均经过严格测试,符合国际标准。

    6. 常见问题与解决方案


    - 问题一:安装时发现耦合器无法正确对齐轴。
    - 解决方案:确保轴的公差符合标准,必要时重新校准。
    - 问题二:发现扭矩值低于预期。
    - 解决方案:检查安装过程是否严格按照说明书进行,确认所有部件是否紧密安装。
    - 问题三:耦合器在运行时出现异常振动。
    - 解决方案:调整轴的平行度和角度,确保耦合器处于平衡状态。

    7. 总结和推荐


    Ruland FCMR19-6-6-A 耦合器以其高扭矩容量、低振动和优良的设计脱颖而出,非常适合轻载功率传输应用。强烈推荐在精密机械和自动化设备中使用。然而,在使用前请务必仔细阅读并遵循制造商的安装指南和技术规范。

FCMR19-6-6-A参数

参数
长*宽*高 31.8mm(长度)
安装方式 夹子安装,螺纹安装
包装方式 袋装

FCMR19-6-6-A厂商介绍

Ruland Manufacturing是一家美国公司,专注于制造精密的机械部件,包括轴、联轴器、定位销和定位块等。公司的产品主要分为以下几类:

1. 轴和轴套:用于各种机械和设备中,提供精确的定位和旋转功能。
2. 联轴器:用于连接两个旋转轴,以传递扭矩并允许一定程度的轴向、径向和角向偏差。
3. 定位销和定位块:用于固定和定位机械部件,确保精确的装配和操作。

Ruland Manufacturing的产品广泛应用于****、汽车、工业自动化、医疗设备和能源等多个领域。公司的优势在于:

- 精密制造:提供高精度的机械部件,满足严格的工业标准。
- 定制服务:能够根据客户需求定制产品,提供个性化解决方案。
- 质量控制:严格的质量管理体系,确保产品的可靠性和耐用性。
- 快速响应:快速响应市场变化和客户需求,提供及时的服务和支持。

Ruland Manufacturing以其高质量的产品和专业的服务,在精密机械部件制造领域享有良好的声誉。

FCMR19-6-6-A数据手册

厂牌 PDF简要描述 下载
RULAND MANUFACTURING 气动/液压/传动设备 RULAND MANUFACTURING FCMR19-6-6-A FCMR19-6-6-A数据手册

FCMR19-6-6-A封装设计

查看详情并下载
Symbol
Footprint
3D Model
