630MPB224J

产品分类: 薄膜电容
厂牌: RUBYCON
产品描述: 220nF ±5% 聚丙烯 630V 通孔安装 18mm*11mm*17.5mm
供应商型号: CSJ-ST64632423
供应商: 海外现货
标准整包数: 1

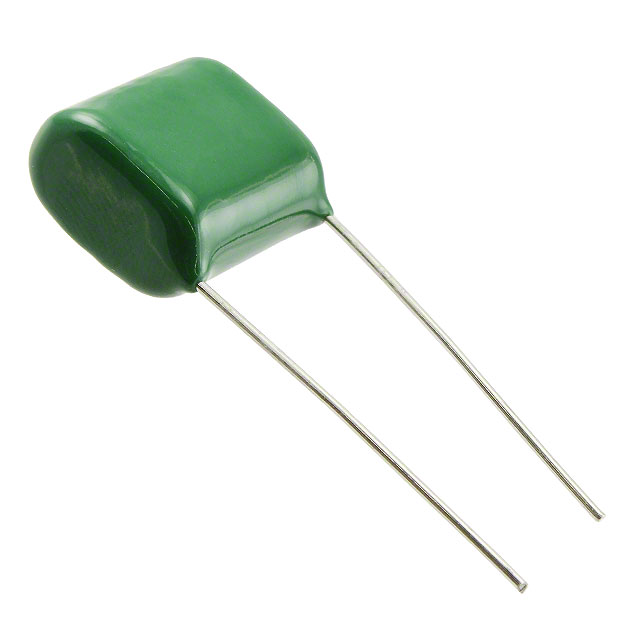

RUBYCON 薄膜电容 630MPB224J

630MPB224J概述


    产品简介


    金属化聚丙烯薄膜电容器
    金属化聚丙烯薄膜电容器(Metallized Polypropylene Film Capacitors)广泛应用于各种电力转换和工业控制电路中。该系列电容器以其高稳定性、长寿命和卓越的电气性能而著称。本系列产品适用于如电视机、显示器电源、照明逆变器等高频率、大电流应用场合。

    技术参数


    - 工作温度范围: -40°C 至 +105°C
    - 额定电压范围: 250Vdc, 450Vdc, 630Vdc
    - 电容容差: ±5%
    - 绝缘电阻:
    - C ≤ 0.33μF: ≥ 25000MΩ
    - C > 0.33μF: ≥ 7500Ω·F
    - 损耗角正切(tanδ):
    - C ≤ 0.33μF: ≤ 0.001(@1kHz)
    - C > 0.33μF: ≤ 0.002(@1kHz)
    - 耐电压测试: UR × 150%,持续60秒
    - 封装形式: 长导线型、带卷型(Taping)

    产品特点和优势


    1. 高稳定性: 在宽广的工作温度范围内仍能保持出色的性能。
    2. 低损耗: 损耗角正切值低,减少能量损失。
    3. 高可靠性: 长寿命设计,能够在极端条件下稳定工作。
    4. 环保材料: 使用阻燃环氧树脂外壳,符合RoHS标准。
    5. 多样化选择: 提供多种额定电压和电容值组合,满足不同应用需求。

    应用案例和使用建议


    - 逆变器电路: 用于逆变器中的电容需要承受高频率和大电流,这些电容器能够在高温环境下稳定运行,适用于如空调、电动工具等家用电器。
    - 照明系统: 照明逆变器对电容器的寿命和可靠性要求较高,该电容器能够提供长时间稳定的性能。

    使用建议:
    - 在高功率应用中,建议优先选择高耐压(如630Vdc)型号。
    - 在高湿度环境中,可考虑使用额外的防护措施以延长使用寿命。

    兼容性和支持


    - 兼容性: 该系列电容器与主流逆变器和其他电力电子设备具有良好的兼容性。
    - 技术支持: 厂商提供详尽的技术文档、用户手册及在线技术支持服务。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 温度过高导致性能下降 | 确保安装时留有足够的散热空间,避免过热。 |
    | 寿命缩短 | 选择合适的工作环境和电压等级,避免超过额定值使用。 |

    总结和推荐


    综合评估: 该系列金属化聚丙烯薄膜电容器具有优异的电气性能和广泛的适用范围,特别适合高频率、大电流应用环境。其高可靠性、长寿命及环保特性使其成为市场上同类产品中的佼佼者。
    推荐使用: 针对高频率、高功率电子设备的应用,强烈推荐使用该系列电容器。结合其优良的设计和厂商提供的优质售后服务,将极大提升系统的整体可靠性和性能表现。

630MPB224J参数

参数
电容值 220nF
容差 ±5%
介电材料 聚丙烯
额定电压-AC -
额定电压-DC 630V
ESR-等效串联电阻 -
长*宽*高 18mm*11mm*17.5mm
安装方式 通孔安装
零件状态 在售
包装方式 散装

630MPB224J厂商介绍

Rubycon公司是一家全球领先的电容器制造商,专注于研发和生产高品质的电容器产品。公司主营产品包括铝电解电容器、薄膜电容器和固态电容器等,广泛应用于工业、汽车、医疗、消费电子等领域。

Rubycon的产品分类如下:
1. 铝电解电容器:适用于电源、变频器、LED照明等场合。
2. 薄膜电容器:适用于家电、工业控制、通信设备等领域。
3. 固态电容器:适用于计算机、服务器、汽车电子等高端应用。

Rubycon的优势:
1. 技术创新:Rubycon不断投入研发,拥有多项专利技术,产品性能领先。
2. 品质保证:严格的质量控制体系,确保产品的可靠性和稳定性。
3. 定制服务:根据客户需求,提供定制化解决方案,满足不同应用场景。
4. 全球布局:在全球设有多个生产基地和销售网络,提供快速响应和优质服务。

630MPB224J数据手册

厂牌 PDF简要描述 下载
RUBYCON 薄膜电容 RUBYCON 630MPB224J 630MPB224J数据手册

630MPB224J封装设计

查看详情并下载
Symbol
Footprint
3D Model
