458-702

产品分类: 端子 - 专用端子
厂牌: RS

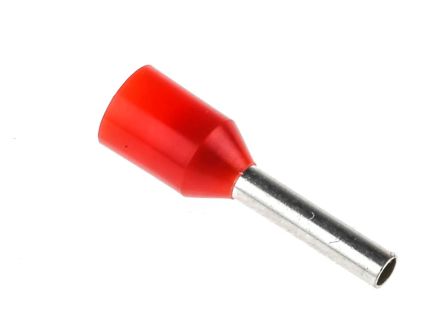

产品描述: RS PRO 红色管型端子 绝缘端子, 最大线规1mm², 8mm引脚长, 1.7mm引脚直径
供应商型号:
供应商:
标准整包数: 0
RS 端子 - 专用端子 458-702

458-702概述

    Bootlace Ferrules: Technical Manual Overview

    产品简介


    Bootlace Ferrules(线鼻子)是由RS Components提供的高质量连接件。它们主要用于确保多股导线与接线端子之间的可靠连接,适用于各种应用场景,如消费单元、电路断路器、电气控制面板等。这些线鼻子能够为多股导线提供一个干净的末端处理,使连接更加稳定和安全。

    技术参数


    - 型号:RS PRO Insulated Crimp Bootlace Ferrule
    - 管径:1.7mm
    - 导线尺寸:1mm²
    - 颜色:红色
    - 接触材料:镀锡铜管
    - 最大温度:105°C
    - 额定电流:9A
    - 额定电压:600V
    - 最大导线尺寸:1mm² / 18 AWG
    - 针长:8mm
    - 整体长度:14.5mm
    - 重量:0.0520kg

    产品特点和优势


    - 优异的电气连接:确保多股导线与终端之间形成可靠的连接。
    - 减少短路风险:减少由于导线松动导致的短路问题。
    - 彩色标记:便于快速识别不同尺寸的线鼻子。
    - 尼龙绝缘层:降低泄漏、爬电和气体侵入的风险。
    - 镀锡铜管:提高导电性。
    - 重复插入:无需担心重复插入后导线端部退化。

    应用案例和使用建议


    - 应用实例:适用于消费者单元、电路断路器、电气控制面板等多种设备。
    - 使用建议:
    - 使用合适的压接工具进行安装,例如型号683-1605适用于0.5至6mm²的导线。
    - 在压接过程中确保导线完全进入线鼻子内部,以保证良好的接触效果。
    - 定期检查连接点,确保连接紧固且无损坏。

    兼容性和支持


    - 兼容性:这些线鼻子可以与多种压接工具配合使用,如型号683-1605, 683-1614, 464-482和683-1617。
    - 支持:RS Components提供详细的技术支持和售后服务,确保客户能够获得最佳使用体验。

    常见问题与解决方案


    1. 问:如何选择合适的线鼻子?
    - 答:根据导线的截面积选择合适尺寸的线鼻子。通常可以根据导线规格表来选择。
    2. 问:如何确保正确的压接效果?
    - 答:使用指定的压接工具,并严格按照操作指南进行压接。
    3. 问:如何清洁和维护线鼻子?
    - 答:定期使用适当的清洁剂清理线鼻子表面,保持清洁有助于提高导电性。

    总结和推荐


    总的来说,RS PRO Insulated Crimp Bootlace Ferrule是一款高质量的连接件,具有优异的电气性能和可靠性。其色彩标记和多次插拔能力使其易于识别并长期使用。特别适合需要高稳定性和耐用性的工业应用。鉴于其优秀的性能和广泛的应用范围,我们强烈推荐使用这款产品。

458-702参数

参数
长*宽*高 14.5mm(长度)
安装方式 导线安装
