534-266

产品分类: 端子 - 专用端子
厂牌: RS

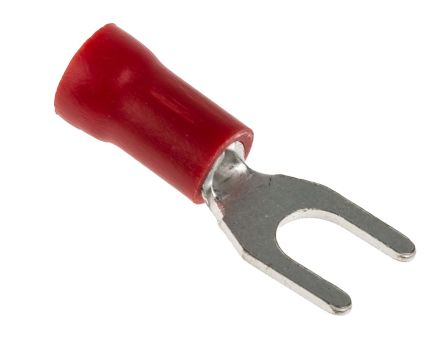

产品描述: RS PRO 红色U型接线端子 绝缘端子, M4螺栓, 7.1mm宽, 最小线规0.5mm², 最大线规1.5mm²
供应商型号:
供应商:
标准整包数: 0
RS 端子 - 专用端子 534-266

534-266概述

    # RS PRO 绝缘压接叉形端子技术手册

    1. 产品简介


    RS PRO 绝缘压接叉形端子是一种高性能的电子元器件,主要用于电气连接和布线系统。产品设计用于通过可靠的机械和电气接触确保长期稳定性,适用于广泛的工业和商业应用。它广泛应用于家用电器、工业设备、通信设施等领域,是电子工程设计的理想选择。
    产品类型
    - 绝缘压接叉形端子
    主要功能
    - 提供稳定的电气连接
    - 耐用且安全的设计
    - 简化安装和维护过程
    应用领域
    - 家电行业(如冰箱、空调)
    - 工业自动化设备
    - 通信和网络设备
    - 其他高可靠性需求场景

    2. 技术参数


    以下为产品的详细技术参数:
    | 参数 | 规格 |

    | 整体尺寸 | B: 7.2 ± 0.1 mm, F: 6.0 ± 0.3 mm, E: 9.9 ± 0.6 mm |
    | 导体尺寸 | D: 4.3 ± 0.3 mm, d2: 4.3 ± 0.15 mm |
    | 绝缘厚度 | T: 0.8 ± 0.03 mm |
    | 绝缘材料 | PVC |
    | 材质 | 铜(Copper) |
    | 端子镀层 | 锡(Tin) |
    | 电线范围 | 22-16 AWG |
    | 工作温度 | 75°C 最大 |
    | 最大电压 | 600V 最大 |
    | 包装数量 | 100 PCS/包 |

    3. 产品特点和优势


    RS PRO 绝缘压接叉形端子凭借其卓越的技术特点在市场上脱颖而出:
    - 高精度制造:所有尺寸均经过严格控制,确保产品的稳定性和一致性。
    - 耐用的绝缘材料:采用PVC材料,具有良好的耐热性和抗老化性能。
    - 易于安装:通过简单而高效的压接方式实现快速连接。
    - 广泛兼容性:适合多种规格电线,满足多样化的应用需求。
    - 卓越的性价比:在提供高性能的同时保持经济实惠的价格定位。

    4. 应用案例和使用建议


    应用案例
    RS PRO 绝缘压接叉形端子被广泛应用于家电和工业设备中,例如冰箱压缩机电机、空调室内机的电源连接部分以及自动化设备中的信号传输模块。在这些场景中,产品能够承受较大的电流负荷并保持长时间的稳定运行。
    使用建议
    - 在安装前确认电线的规格是否符合22-16 AWG范围。
    - 使用适当的压接工具进行操作,避免损坏端子内部结构。
    - 注意工作环境温度不要超过75°C,以免影响使用寿命。

    5. 兼容性和支持


    兼容性
    RS PRO 绝缘压接叉形端子可与各种标准电线和连接器配套使用,适配性强。同时,其通用的设计使得它能够轻松融入现有的电气系统。
    厂商支持
    制造商提供全面的技术支持和售后服务,包括产品咨询、安装指导以及售后维修服务。此外,还提供了详尽的产品文档和技术指南,帮助用户更好地了解和使用产品。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 端子连接处松动 | 确保使用正确的压接工具并施加适当压力 |
    | 接触电阻过大 | 检查电线是否清洁且符合规定的直径要求 |
    | 绝缘材料出现裂纹或损坏 | 更换新端子,并检查安装过程是否有误 |

    7. 总结和推荐


    综合评估
    RS PRO 绝缘压接叉形端子以其精确的制造工艺、优异的性能表现和广泛的适用性,在电子元器件市场中占据重要地位。其高可靠性、耐用性和易用性使其成为各种应用场景下的理想选择。
    推荐使用
    强烈推荐使用RS PRO 绝缘压接叉形端子,尤其对于需要高频次操作和长时间稳定工作的场合。无论是在家电还是工业自动化领域,该产品都能提供可靠的支持,确保系统的高效运行。

    总结


    RS PRO 绝缘压接叉形端子是一款兼具性能与成本效益的优秀产品,适合各类苛刻的工作环境。对于追求高品质连接解决方案的工程师和采购人员来说,这无疑是一个值得信赖的选择。

534-266参数

参数
长*宽*高 20.5mm*7.1mm*7.2mm
安装方式 导线安装

534-266厂商介绍

RS公司(RS Components)是一家全球领先的电子、电气和工业自动化产品的分销商。它提供广泛的产品,包括电子元件、工具、测试和测量设备、自动化组件等。RS公司的产品分类主要包括:

1. 电子元件:如电阻、电容、二极管、晶体管等。
2. 电气产品:包括电缆、连接器、开关、继电器等。
3. 自动化产品:如PLC、传感器、电机、驱动器等。
4. 工具和设备:包括焊接工具、测量仪器、测试设备等。

这些产品广泛应用于工业、汽车、**、医疗、能源等多个领域。

RS公司的优势在于:

- 全球网络:拥有广泛的全球分销网络,能够快速响应客户需求。
- 产品多样性:提供超过500,000种产品,满足不同客户的需求。
- 技术支持:提供专业的技术支持和解决方案,帮助客户解决技术难题。
- 供应链管理:强大的供应链管理能力,确保产品的及时供应和质量控制。
- 客户服务:提供优质的客户服务,包括订单处理、技术支持和售后支持。

RS公司通过这些优势,为客户提供一站式的采购解决方案,帮助他们提高效率和降低成本。

534-266数据手册

厂牌 PDF简要描述 下载
RS 端子 - 专用端子 RS 534-266 534-266数据手册

534-266封装设计

查看详情并下载
Symbol
Footprint
3D Model
