1571222

产品分类: 端子 - 专用端子
厂牌: RS

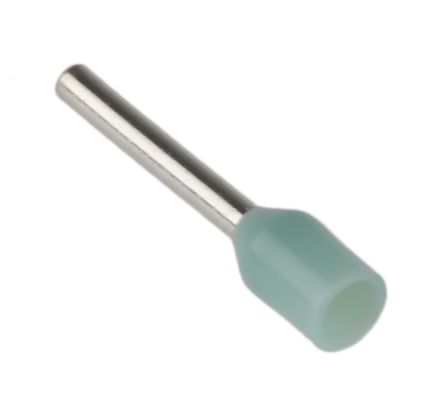

产品描述: RS PRO 青绿色管型端子 绝缘端子, 最大线规0.25mm², 8mm引脚长, 1.1mm引脚直径
供应商型号: 1571222
供应商: 海外现货
标准整包数: 100

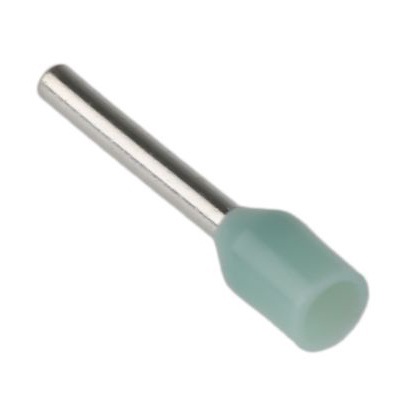

RS 端子 - 专用端子 1571222

1571222概述

    Bootlace Ferrules 技术手册解析

    1. 产品简介


    Bootlace Ferrules(靴形端子)是专为多股导线设计的一种终端配件。它们通常用于需要连接到螺纹终端和接线块的场合。Bootlace Ferrules 的主要功能是确保导线与终端块之间具有良好的电连接,同时减少短路的风险。
    应用领域:Bootlace Ferrules 广泛应用于消费者单元、断路器、电气控制面板及任何需要多股导线连接的设备。

    2. 技术参数


    - 电气规格
    - 额定电流:9A
    - 额定电压:600V
    - 最大导线尺寸:0.25mm² 或 24AWG
    - 插针直径:1.1mm
    - 插针长度:8mm
    - 整体长度:12.4mm
    - 最高温度:105°C
    - 机械规格
    - 绝缘材料:尼龙
    - 接触材料:铜
    - 接触镀层:锡
    - 端子材料:铜管
    - 表面处理:镀锡
    - 认证/合规
    - CE、UR、cUR 认证
    - 环境要求
    - 操作环境规格未详述

    3. 产品特点和优势


    Bootlace Ferrules 的主要特点是:
    - 优异的电气连接:确保导线与终端块之间的良好接触。
    - 减少短路风险:降低电气故障的概率。
    - 德国色标环:便于快速识别端子的尺寸。
    - 尼龙绝缘套:减少泄漏、爬电和气体侵入。
    - 镀锡铜管:提供出色的导电性。
    - 可重复插入和拔出:无需损害导线末端即可多次拆装。
    这些特性使得 Bootlace Ferrules 在多种应用场景中表现出色,提高了系统的可靠性和耐用性。

    4. 应用案例和使用建议


    应用场景:Bootlace Ferrules 主要用于需要多股导线连接的场合,如消费者单元、电路断路器、电气控制面板等。这些设备需要可靠的电连接以保证系统的稳定运行。
    使用建议:为了确保最佳效果,应根据导线的尺寸选择合适的端子型号。使用专业的压接工具进行安装,以确保良好的电接触。此外,在安装过程中应避免过度拉扯导线,以免损坏端子或导线。

    5. 兼容性和支持


    Bootlace Ferrules 可与各种标准的螺纹终端和接线块兼容。为了获得最佳的压接效果,建议使用以下推荐工具:
    - 导线尺寸范围为 0.5 至 6mm²:压接工具编号 683-1605
    - 导线尺寸范围为 10 至 25mm²:压接工具编号 683-1614
    - 导线尺寸范围为 0.5 至 16mm²:压接钳编号 464-482
    - 导线尺寸范围为 35 或 50mm²:压接工具编号 683-1617
    厂商提供了详细的技术支持和售后服务,确保客户能够正确安装和使用产品。

    6. 常见问题与解决方案


    - Q: 如何确保正确的压接?
    - A: 使用推荐的压接工具,并严格按照操作指南进行操作。检查压接后的外观,确保没有裂缝或不规则变形。

    - Q: 如何处理过度弯曲或损坏的导线?
    - A: 如果导线出现损坏,应剪去受损部分并重新压接新的端子。
    - Q: 如何避免端子松动?
    - A: 安装前检查导线和端子是否干净且无污染,确保压接过程紧密牢固。

    7. 总结和推荐


    总结:Bootlace Ferrules 是一款高质量的多股导线终端配件,具有优异的电气连接性能、可靠的机械结构和广泛的应用范围。其独特的设计和高品质材料使其成为多种应用场景的理想选择。
    推荐:强烈推荐使用 Bootlace Ferrules,尤其是对于需要高性能和高可靠性电连接的应用场景。由于其出色的特性和合理的价格,Bootlace Ferrules 是市场上极具竞争力的产品之一。

1571222参数

参数
长*宽*高 8mm(长度)
安装方式 导线安装

1571222厂商介绍

RS公司(RS Components)是一家全球领先的电子、电气和工业自动化产品的分销商。它提供广泛的产品,包括电子元件、工具、测试和测量设备、自动化组件等。RS公司的产品分类主要包括:

1. 电子元件:如电阻、电容、二极管、晶体管等。
2. 电气产品:包括电缆、连接器、开关、继电器等。
3. 自动化产品:如PLC、传感器、电机、驱动器等。
4. 工具和设备:包括焊接工具、测量仪器、测试设备等。

这些产品广泛应用于工业、汽车、**、医疗、能源等多个领域。

RS公司的优势在于:

- 全球网络:拥有广泛的全球分销网络,能够快速响应客户需求。
- 产品多样性:提供超过500,000种产品,满足不同客户的需求。
- 技术支持:提供专业的技术支持和解决方案,帮助客户解决技术难题。
- 供应链管理:强大的供应链管理能力,确保产品的及时供应和质量控制。
- 客户服务:提供优质的客户服务,包括订单处理、技术支持和售后支持。

RS公司通过这些优势,为客户提供一站式的采购解决方案,帮助他们提高效率和降低成本。

1571222数据手册

厂牌 PDF简要描述 下载
RS 端子 - 专用端子 RS 1571222 1571222数据手册

1571222封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
100+ ¥ 0.9859
500+ ¥ 0.742
2500+ ¥ 0.7042
5000+ ¥ 0.6872
25000+ ¥ 0.5651
库存: 183946
起订量: 300 增量: 0
交货地:
最小起订量为:100
合计: ¥ 98.59
