53K107-106N5

产品分类: 同轴连接器(RF)
厂牌: ROSENBERGER
产品描述: Rosenberger N型连接器母头 同轴连接器, 电缆安装, 50Ω阻抗, 压接端接, 用于柔性线
供应商型号: 53K107-106N5
供应商: 国内现货
标准整包数: 1

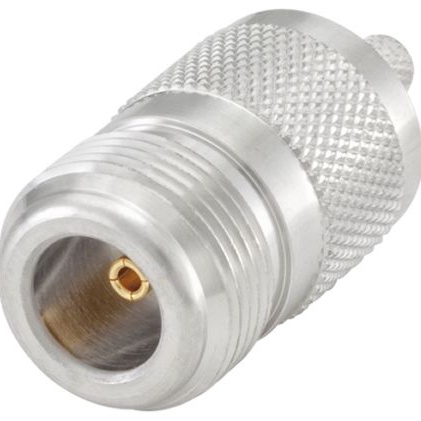

ROSENBERGER 同轴连接器(RF) 53K107-106N5

53K107-106N5概述

    N 50 Ω Straight Jack 53K107-106N5 技术手册

    产品简介


    N 50 Ω Straight Jack 53K107-106N5 是一款高性能射频同轴连接器,适用于多种高频率应用。它符合IEC 60169-16、MIL-PRF-39012 和CECC 22210 标准。该连接器采用50Ω阻抗设计,支持直流到11GHz的工作频率范围,广泛应用于通信、雷达系统、测试设备及航空航天等领域。

    技术参数


    | 参数 | 规格 |

    | 阻抗 | 50 Ω |
    | 频率范围 | 直流至11 GHz |
    | 回波损耗(DC 至 2.5 GHz)| ≥ 25 dB |
    | 回波损耗(2.5 至 6 GHz)| ≥ 20 dB |
    | 插入损耗(DC 至 6 GHz)| ≤ 0.05 dB |
    | 绝缘电阻 | ≥ 5 × 10³ MΩ |
    | 中心触点电阻 | ≤ 1 mΩ |
    | 外部触点电阻 | ≤ 0.25 mΩ |
    | 工作电压 | 500 V rms |
    | 功率处理能力 | 1 GHz下为1000 W,2 GHz下为700 W |
    | 射频泄漏 | ≥ 128 dB(截至1 GHz) |
    | 耐用性 | 最小500次插拔循环 |
    | 环境条件 | 温度范围:-55°C至+155°C |
    | 振动 | 符合MIL-STD-202方法204,条件B |
    | 冲击 | 符合MIL-STD-202方法213,条件I |
    | 热冲击 | 符合MIL-STD-202方法107,条件B |
    | 腐蚀 | 符合MIL-STD-202方法101,条件B |
    | 潮湿抵抗力 | 符合MIL-STD-202方法106 |

    产品特点和优势


    - 高性能阻抗匹配:提供50 Ω的精确阻抗,确保信号传输过程中的低反射损耗,提高整体系统的稳定性。
    - 宽频带覆盖:支持直流到11 GHz的工作频率,满足多种高频应用需求。
    - 卓越的机械耐久性:经过严格测试,保证最小500次插拔循环的耐用性。
    - 恶劣环境适应性:能承受极端温度(-55°C至+155°C)、振动、冲击和腐蚀等恶劣环境。
    - 可靠的安全性能:符合RoHS标准,确保环保合规。

    应用案例和使用建议


    该连接器广泛应用于雷达系统、测试设备和航空航天领域。例如,在雷达系统中,N 50 Ω Straight Jack 53K106-106N5 可以作为关键部件用于信号传输,确保长距离无损传输。
    使用建议:
    - 在高温环境下使用时,建议进行定期检查以确保接触可靠。
    - 在使用过程中,要严格按照推荐扭矩(0.7 Nm至1.1 Nm)进行装配,避免过度扭力导致损坏。

    兼容性和支持


    N 50 Ω Straight Jack 53K107-106N5 可与RG 58 C/U和RG 141/U电缆配套使用。制造商提供详细的安装说明和相关工具支持,包括11W150-000压接工具和11W150-208压入模具,以确保最佳的安装效果和长期可靠性。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 插拔困难 | 确保使用正确的工具和方法进行插拔 |
    | 回波损耗不达标 | 检查连接器接口是否清洁,确认安装正确 |
    | 接触不良 | 检查连接器是否损坏或松动,重新压接 |

    总结和推荐


    N 50 Ω Straight Jack 53K107-106N5 在高频应用中表现出色,具备高精度阻抗匹配、宽频带覆盖、优越的机械耐久性和恶劣环境适应性。它在通信、雷达和航空航天领域的广泛应用证明了其价值。强烈推荐给需要高性能射频连接器的专业用户。

53K107-106N5参数

参数
阻抗 50Ω
外壳颜色 银色
最大频率 11GHz
紧固类型 螺纹
端口数 1
触头端接 压接
类型 Female Socket,Jack,Threaded
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 散装

53K107-106N5厂商介绍

Rosenberger是一家全球领先的通信技术公司,专注于研发、制造和销售高性能的无线和光纤通信解决方案。公司主营产品包括:

1. 无线通信产品:提供天线、射频电缆、连接器等,广泛应用于移动通信、**通信等领域。
2. 光纤通信产品:涵盖光纤电缆、连接器、分光器等,服务于数据中心、宽带网络等高速数据传输需求。
3. 测试与测量设备:提供通信网络测试和测量工具,帮助优化网络性能和质量。

Rosenberger的优势在于:

- 技术创新:持续投入研发,拥有多项专利技术,推动行业技术进步。
- 品质保证:严格的质量控制流程,确保产品的高性能和可靠性。
- 定制服务:根据客户需求提供定制化解决方案,满足特定应用场景。
- 全球网络:拥有广泛的全球销售和服务网络,快速响应客户需求。

53K107-106N5数据手册

厂牌 PDF简要描述 下载
ROSENBERGER 同轴连接器(RF) ROSENBERGER 53K107-106N5 53K107-106N5数据手册
