19S107-400L5

产品分类: 同轴连接器(RF)
厂牌: ROSENBERGER
产品描述: Connectors,RF Connectors/Coaxial Connectors 40GHz 50Ω PCB安装
供应商型号: 1868-19S107-400L5-ND
供应商: Digi-Key
标准整包数: 1
ROSENBERGER 同轴连接器(RF) 19S107-400L5

19S107-400L5概述

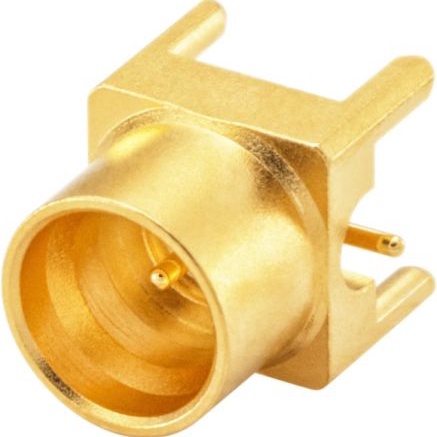

    SMP STRAIGHT PLUG PCB LIMITED DETENT 19S107-400L5 技术手册解析

    1. 产品简介


    产品类型: SMP 直插式 PCB 限位插头
    主要功能:
    - 50Ω 阻抗设计,适用于射频信号传输
    - 支持高达 40 GHz 的频率范围
    - 提供优良的电磁屏蔽和机械稳定性
    应用领域:
    - 通信系统
    - 卫星通讯
    - 军事雷达
    - 医疗成像设备
    - 测试与测量设备

    2. 技术参数


    - 阻抗: 50Ω
    - 频率范围: DC 至 40 GHz
    - 回波损耗: DC 至 12 GHz ≥ 26 dB,12 至 40 GHz ≥ 17 dB
    - 插入损耗: ≤ 0.05 x f [GHz] dB
    - 绝缘电阻: ≥ 5 GΩ
    - 中心接触电阻: ≤ 6 mΩ
    - 外接触电阻: ≤ 2 mΩ
    - 测试电压: (海平面) 500 V rms
    - 工作电压: (海平面) 335 V rms
    - 接触电流: ≤ 1.2A DC
    - 对接周期: ≥ 500 次
    - 中心触点锁定力: ≥ 7 N
    - 对接力: 有限限位 ≤ 45 N
    - 分离力: 有限限位 ≥ 9 N
    - 温度范围: -65 °C 至 +155 °C
    - 湿度耐受性: IEC 60068-2-78 (40°C, 93% RH, 56d)
    - 高温耐久性: IEC 61169-1, Sub-clause 9.6 (+155 °C, 1000 小时)
    - 最大焊接温度: IEC 61760-1, +260 °C,持续 10 秒
    - RoHS 符合性

    3. 产品特点和优势


    - 高频性能优越: 支持高达 40 GHz 的频率,保证了卓越的信号传输质量。
    - 可靠性和耐用性: 能够承受高频率的对接与分离,满足多次对接需求,寿命长。
    - 宽温度适应性: 在极端条件下仍能保持稳定的性能,适合各种严苛环境。
    - 优秀的电气特性: 回波损耗低,插入损耗小,确保信号传输的质量。
    - 易于集成: 提供 PC 板布局设计,便于客户进行定制化设计。

    4. 应用案例和使用建议


    - 应用案例: 该插头广泛应用于卫星通讯设备中,用于实现高效稳定的信号传输。
    - 使用建议: 确保 PCB 设计合理,以充分发挥插头的性能。对接时避免过度施力,以防损坏中心触点。定期检查连接部位是否有氧化现象,及时清洁处理。

    5. 兼容性和支持


    - 兼容性: 可与标准的 SMA 接头和 PCB 设计匹配,适用于多种应用场合。
    - 支持和维护: 供应商提供详细的安装指南和技术支持服务,确保客户能够快速上手。

    6. 常见问题与解决方案


    - Q1: 如何处理插头与 PCB 的不良连接?
    - A1: 确认 PCB 的焊盘设计是否符合要求,重新焊接连接部位,确保无虚焊现象。

    - Q2: 插头使用过程中出现接触不良的情况怎么办?
    - A2: 检查是否有杂质污染接触面,清洁后重新对接,如问题依旧需联系技术支持。

    7. 总结和推荐


    综评: SMP 直插式 PCB 限位插头具有出色的高频性能、可靠性及耐久性,尤其适用于高性能射频应用领域。其广泛的应用范围和良好的兼容性使其成为众多设备的理想选择。
    推荐使用: 基于其卓越的性能和广泛的适用性,强烈推荐在高性能射频应用中使用该产品。对于需要在极端环境下工作的设备,这一产品无疑是最佳选择。

19S107-400L5参数

参数
最大频率 40GHz
紧固类型 -
端口数 -
触头端接 -
类型 Connectors,RF Connectors/Coaxial Connectors
阻抗 50Ω
外壳颜色 -
安装方式 PCB安装

19S107-400L5厂商介绍

Rosenberger是一家全球领先的通信技术公司,专注于研发、制造和销售高性能的无线和光纤通信解决方案。公司主营产品包括:

1. 无线通信产品:提供天线、射频电缆、连接器等,广泛应用于移动通信、**通信等领域。
2. 光纤通信产品:涵盖光纤电缆、连接器、分光器等,服务于数据中心、宽带网络等高速数据传输需求。
3. 测试与测量设备:提供通信网络测试和测量工具,帮助优化网络性能和质量。

Rosenberger的优势在于:

- 技术创新:持续投入研发,拥有多项专利技术,推动行业技术进步。
- 品质保证:严格的质量控制流程,确保产品的高性能和可靠性。
- 定制服务:根据客户需求提供定制化解决方案,满足特定应用场景。
- 全球网络:拥有广泛的全球销售和服务网络,快速响应客户需求。

19S107-400L5数据手册

厂牌 PDF简要描述 下载
ROSENBERGER 同轴连接器(RF) ROSENBERGER 19S107-400L5 19S107-400L5数据手册

19S107-400L5封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 38.9792 ¥ 326.2072
10+ $ 33.1334 ¥ 277.2848
25+ $ 31.0594 ¥ 259.9283
50+ $ 29.5778 ¥ 247.5293
100+ $ 28.1676 ¥ 235.7273
300+ $ 26.0692 ¥ 218.1663
库存: 35
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 326.2
直接购买
加入购物车
