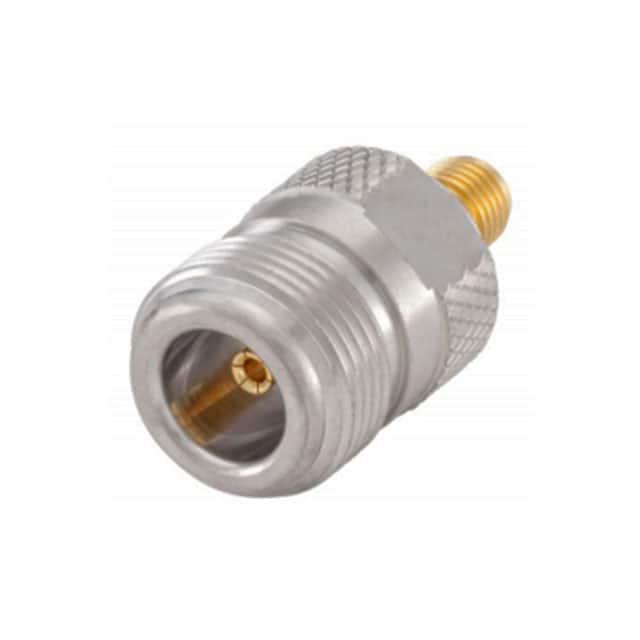

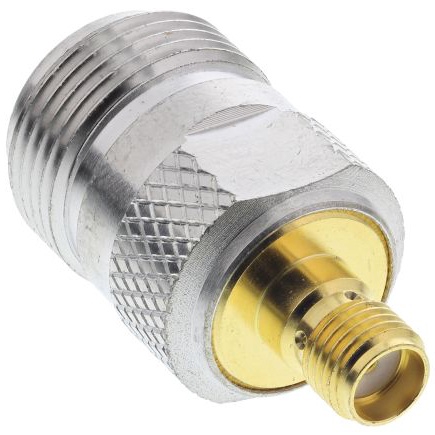

53K132-K00L5

产品分类: 同轴连接器(RF)
厂牌: ROSENBERGER
产品描述: Rosenberger 射频适配器, N 到 SMA, 插座, 阻抗50Ω, 直向
供应商型号: 8194178
供应商: 海外现货
标准整包数: 1
ROSENBERGER 同轴连接器(RF) 53K132-K00L5

53K132-K00L5概述

    # 高品质50Ω N型转SMA接头技术手册

    产品简介


    本技术手册详细介绍了50Ω N型转SMA接头的技术规格和性能特点。这种接头广泛应用于各种高频设备,如通信系统、雷达设备、测试仪器等领域。由于其卓越的电气特性和高可靠性,它已经成为行业内的标准组件之一。

    技术参数


    电气参数
    - 阻抗:50Ω
    - 频率范围:DC至12GHz
    - 回波损耗:
    - DC至2GHz ≥ 31dB
    - 2至4GHz ≥ 25dB
    - 4至12GHz ≥ 20dB
    - 插入损耗:≤ 0.05dB
    - 绝缘电阻:≥ 5 x 10³ MΩ
    - 中心接触电阻:
    - N侧 ≤ 1mΩ
    - SMA侧 ≤ 3mΩ
    - 外接触电阻:
    - N侧 ≤ 0.25mΩ
    - SMA侧 ≤ 2mΩ
    - 额定工作电压:480V rms
    - 功率处理能力(20°C,海平面,VSWR 1.0):≤ 200W @ 2GHz
    - 射频泄漏:≥ 100dB至1GHz
    机械参数
    - 最小插拔次数:
    - N侧:≥ 500次
    - SMA侧:≥ 500次
    - 中心接触轴向固定力:≥ 28N(两侧相同)
    - 最大耦合测试扭矩:
    - N侧:≤ 1.7Nm
    - SMA侧:≤ 1.7Nm
    - 推荐扭矩:
    - N侧:0.7Nm 至 1.1Nm
    - SMA侧:0.8Nm 至 1.1Nm
    环境参数
    - 温度范围:-55°C至+155°C
    - 热冲击:符合MIL-STD-202方法107条件B
    - 腐蚀性测试:符合MIL-STD-202方法101条件B
    - 振动测试:符合MIL-STD-202方法204条件D
    - 冲击测试:符合MIL-STD-202方法213条件I
    - 湿度耐受性:符合MIL-STD-202方法106
    - 符合RoHS标准

    产品特点和优势


    - 高阻抗匹配精度:本接头的阻抗为50Ω,提供极高的阻抗匹配精度,减少信号反射,确保信号传输的稳定性和准确性。
    - 宽频率范围:频率范围从DC到12GHz,适用于各种高频应用场合。
    - 低插入损耗和回波损耗:插入损耗≤0.05dB,回波损耗在不同频段均有优秀的指标表现,确保信号传输质量。
    - 高可靠性:最低插拔次数≥500次,满足严苛环境下的可靠使用需求。
    - 符合多种国际标准:支持IEC 61169-16, MIL-PRF-39012, CECC 22210等标准,提高产品的互换性和通用性。

    应用案例和使用建议


    应用案例
    这种50Ω N型转SMA接头广泛应用于通信系统、雷达设备和测试仪器中。例如,在通信系统中,它们用于连接不同类型的设备,确保高频信号的高效传输。
    使用建议
    1. 安装前检查:确保接头干净且无损坏,以免影响安装效果。
    2. 正确扭矩:按照推荐扭矩安装接头,避免过度拧紧导致接触不良。
    3. 防水处理:在户外使用时,注意防水处理,防止水分进入接头导致性能下降。
    4. 定期维护:对于频繁插拔的应用场合,建议定期进行清洁和维护,以延长使用寿命。

    兼容性和支持


    本产品与N型接口和SMA接口完全兼容,可直接替换现有的同类型接头。厂商提供了详尽的技术支持,包括安装指南和故障排除建议,帮助客户更好地使用和维护产品。

    常见问题与解决方案


    常见问题
    1. 信号传输不稳定
    - 解决方案:检查插拔次数是否超过推荐值,如有必要,请更换新的接头。
    2. 接头过热
    - 解决方案:确保安装时扭矩正确,避免过载。
    3. 信号反射
    - 解决方案:检查回波损耗,如不符合要求,请联系厂家更换新接头。

    总结和推荐


    综上所述,这款50Ω N型转SMA接头凭借其优异的电气性能、广泛的频率范围和高可靠性,非常适合于高频通信系统的应用。同时,其出色的环境适应能力和广泛的兼容性使其成为市场上极具竞争力的产品。因此,我们强烈推荐此款接头用于各种高频应用场合。
    希望上述内容能为您提供全面的技术参考。如果您有任何疑问或需要进一步的信息,请随时联系Rosenberger Hochfrequenztechnik GmbH & Co. KG。

53K132-K00L5参数

参数
外壳颜色 -
最大频率 12GHz
紧固类型 螺纹
端口数 -
触头端接 -
类型 Threaded
阻抗 50Ω
长*宽*高 30mm(长度)
安装方式 导线安装,支架安装,自由悬挂,贴片安装,通孔安装
应用等级 工业级
零件状态 在售
包装方式 袋装

53K132-K00L5厂商介绍

Rosenberger是一家全球领先的通信技术公司,专注于研发、制造和销售高性能的无线和光纤通信解决方案。公司主营产品包括:

1. 无线通信产品:提供天线、射频电缆、连接器等,广泛应用于移动通信、**通信等领域。
2. 光纤通信产品:涵盖光纤电缆、连接器、分光器等,服务于数据中心、宽带网络等高速数据传输需求。
3. 测试与测量设备:提供通信网络测试和测量工具,帮助优化网络性能和质量。

Rosenberger的优势在于:

- 技术创新:持续投入研发,拥有多项专利技术,推动行业技术进步。
- 品质保证:严格的质量控制流程,确保产品的高性能和可靠性。
- 定制服务:根据客户需求提供定制化解决方案,满足特定应用场景。
- 全球网络:拥有广泛的全球销售和服务网络,快速响应客户需求。
