59S132-S00L5

产品分类: 同轴连接器(RF)
厂牌: ROSENBERGER
产品描述: Snap-On,Threaded 4GHz 50Ω 咬接,螺纹 导线安装,自由悬挂,贴片安装,通孔安装 25.1mm(长度)
供应商型号: 59S132-S00L5
供应商: 国内现货
标准整包数: 1
ROSENBERGER 同轴连接器(RF) 59S132-S00L5

59S132-S00L5概述

    # Rosenberger Hochfrequenztechnik GmbH & Co. KG 59S132-S00L5 技术手册解析

    产品简介

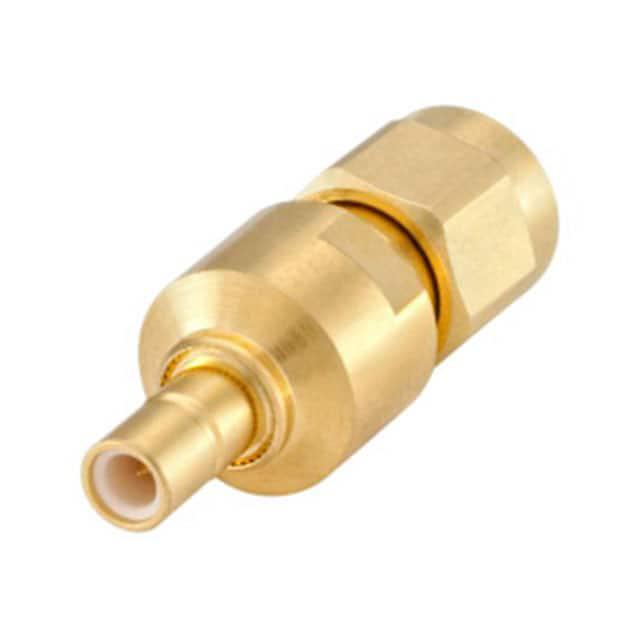

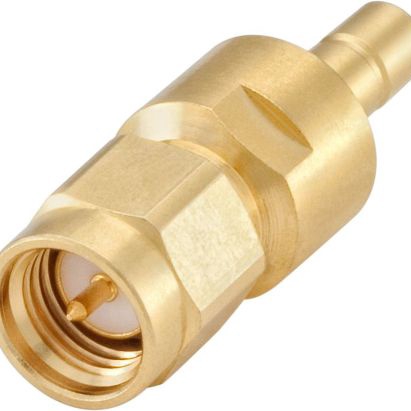

    59S132-S00L5是一款由Rosenberger Hochfrequenztechnik GmbH & Co. KG生产的SMB插头到SMA插头的转接器。这款转接器主要应用于射频(RF)通信系统中,尤其是在需要不同接口类型的设备之间进行信号传输时。它能够有效地提供信号传输的稳定性和可靠性,广泛用于无线通信、雷达系统、航空航天等领域。

    技术参数


    电气特性
    - 阻抗:50 Ω
    - 工作频率范围:DC 至 4 GHz
    - 回波损耗:≥ 35 dB(DC至1 GHz)
    ≥ 27 dB(1至4 GHz)
    - 插入损耗:≤ 0.05 x dB
    - 绝缘电阻:≥ 1 × 10^3 MΩ
    - 中心触点电阻:SMB侧 ≤ 5 mΩ,SMA侧 ≤ 3 mΩ
    - 外壳接触电阻:SMB侧 ≤ 2.5 mΩ,SMA侧 ≤ 2 mΩ
    - 测试电压:750 V rms,50 Hz,海拔地面
    - 工作电压:≤ 250 V rms,50 Hz,海拔地面
    - 连续电流:1.5 A DC
    - 射频泄漏:≥ 55 dB 至 1 GHz
    机械特性
    - 插拔次数:最小500次
    - 螺纹锁定力:SMA侧 ≥ 180 N
    - 推荐扭矩:SMA侧 0.5 Nm
    - 触点轴向约束:≥ 10 N
    - 插入力:≤ 63 N
    - 拔出力:8 N 最小至 63 N 最大
    环境特性
    - 温度范围:-55°C 至 +155°C
    - 热冲击:MIL-STD-202, 方法107, 条件B
    - 振动:MIL-STD-202, 方法204, 条件B
    - 腐蚀:MIL-STD-202, 方法101, 条件B
    - 防潮性:MIL-STD-202, 方法106
    - 符合RoHS标准

    产品特点和优势


    59S132-S00L5具有以下显著的特点和优势:
    - 广泛的适用性:阻抗为50 Ω,频率范围宽广,可覆盖DC至4 GHz,适用于多种通信系统的应用需求。
    - 高可靠性:回波损耗和插入损耗均达到高水平,保证了信号传输的稳定性。
    - 耐用性:最小插拔次数为500次,具备良好的耐久性和长寿命。
    - 环境适应性:能够在极端温度和湿度条件下保持稳定性能,符合多个严苛的军用标准。

    应用案例和使用建议


    应用案例
    59S132-S00L5在实际应用中,常被用于无线通信基站的连接、雷达系统中信号传输的转接、以及卫星通讯设备之间的信号传递。这些应用都要求转接器具备高性能和高可靠性。
    使用建议
    1. 检查接口匹配:在安装前,确保SMB插头和SMA插头的接口类型正确无误,避免错误连接导致设备损坏。
    2. 注意扭矩控制:严格按照推荐的扭矩值安装螺纹锁定部件,过大的扭矩可能导致螺纹损坏。
    3. 防护措施:在恶劣环境中使用时,建议采取额外的防护措施以防止灰尘和湿气进入插头内部。

    兼容性和支持


    59S132-S00L5可以兼容不同品牌和型号的SMB和SMA接口设备。然而,针对特定电缆类型的兼容性,制造商并未明确说明。对于技术支持和服务问题,用户可以联系Rosenberger公司的客户服务中心,获得专业的帮助和支持。

    常见问题与解决方案


    常见问题及解决方法
    1. 连接不稳定
    - 解决方法:确保接口清洁,适当增加插拔力,重新进行连接测试。
    2. 信号衰减严重
    - 解决方法:检查电缆质量和连接器质量,必要时更换新的电缆或连接器。
    3. 插入力过大
    - 解决方法:检查插头和插座是否对齐,如果未对齐,应重新对齐后再尝试插入。

    总结和推荐


    59S132-S00L5凭借其高可靠性和广泛的适用性,在射频通信领域展现出卓越的性能。它不仅能满足大多数常规应用的需求,还能在恶劣环境下保持稳定的性能表现。因此,我们强烈推荐这款产品给所有需要高可靠性射频信号传输的用户和系统集成商。

59S132-S00L5参数

参数
触头端接 -
类型 Snap-On,Threaded
阻抗 50Ω
外壳颜色 -
最大频率 4GHz
紧固类型 咬接,螺纹
端口数 -
长*宽*高 25.1mm(长度)
安装方式 导线安装,自由悬挂,贴片安装,通孔安装
零件状态 在售
包装方式 袋装

59S132-S00L5厂商介绍

Rosenberger是一家全球领先的通信技术公司,专注于研发、制造和销售高性能的无线和光纤通信解决方案。公司主营产品包括:

1. 无线通信产品:提供天线、射频电缆、连接器等,广泛应用于移动通信、**通信等领域。
2. 光纤通信产品:涵盖光纤电缆、连接器、分光器等,服务于数据中心、宽带网络等高速数据传输需求。
3. 测试与测量设备:提供通信网络测试和测量工具,帮助优化网络性能和质量。

Rosenberger的优势在于:

- 技术创新:持续投入研发,拥有多项专利技术,推动行业技术进步。
- 品质保证:严格的质量控制流程,确保产品的高性能和可靠性。
- 定制服务:根据客户需求提供定制化解决方案,满足特定应用场景。
- 全球网络:拥有广泛的全球销售和服务网络,快速响应客户需求。

59S132-S00L5数据手册

厂牌 PDF简要描述 下载
ROSENBERGER 同轴连接器(RF) ROSENBERGER 59S132-S00L5 59S132-S00L5数据手册

59S132-S00L5封装设计

查看详情并下载
Symbol
Footprint
3D Model
