56K504-200N5

产品分类: 同轴连接器(RF)
厂牌: ROSENBERGER
产品描述: Rosenberger TNC连接器母头 同轴连接器, 面板安装, 50Ω阻抗, 焊接端接
供应商型号: 1868-1384-ND
供应商: Digi-Key
标准整包数: 1

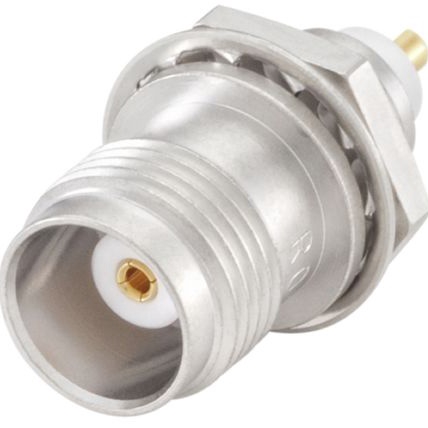

ROSENBERGER 同轴连接器(RF) 56K504-200N5

56K504-200N5概述

    TNC 50Ω Bulkhead Jack Solder End 56K504-200N5 技术手册概述

    产品简介


    TNC 50Ω Bulkhead Jack Solder End 56K504-200N5 是一款由 Rosenberger Hochfrequenztechnik GmbH & Co. KG 生产的高性能射频连接器。它主要用于高频射频信号传输,适用于多种通信设备及测试仪器。产品通过了 IEC 60169-17、MIL-PRF-39012 和 DIN EN 122200 等标准认证,确保其在恶劣环境下仍能提供稳定的连接性能。

    技术参数


    - 阻抗:50 Ω
    - 频率范围:直流至 10 GHz
    - 回波损耗:
    - 直流至 1 GHz ≥ 35 dB
    - 1 GHz 至 2.5 GHz ≥ 25 dB
    - 2.5 GHz 至 4 GHz ≥ 20 dB
    - 插入损耗:≤ 0.05 x f [GHz] dB(直流至 4 GHz)
    - 绝缘电阻:≥ 5 GΩ
    - 中心触点电阻:≤ 1.5 mΩ
    - 外接触电阻:≤ 1 mΩ
    - 测试电压(海平面):1500 Vrms
    - 工作电压(海平面):500 Vrms
    - 功率处理能力(20°C,海平面,驻波比 1.0):80 W @ 2 GHz
    - 机械数据:
    - 插拔次数 ≥ 500 次
    - 中心触点轴向锁定力 ≥ 15 N
    - 耦合测试扭矩 ≤ 1.7 Nm
    - 推荐扭矩:0.46 Nm 至 0.69 Nm
    - 环境数据:
    - 温度范围:-45°C 至 +85°C
    - 耐热冲击:MIL-STD-202, 方法 107,条件 B
    - 腐蚀:MIL-STD-202, 方法 101,条件 B
    - 振动:MIL-STD-202, 方法 204,条件 B
    - 冲击:MIL-STD-202, 方法 213,条件 G
    - 防潮:MIL-STD-202, 方法 106
    - 符合 RoHS 规范

    产品特点和优势


    TNC 50Ω Bulkhead Jack Solder End 56K504-200N5 具有以下显著特点和优势:
    - 高阻抗匹配精度:50 Ω 的阻抗设计保证了信号传输的高效性和低损耗。
    - 宽频带覆盖:从直流到 10 GHz 的频率范围,使其在多个通信系统中都能发挥出色表现。
    - 卓越的电磁屏蔽性能:通过严格的回波损耗测试,确保信号传输过程中干扰最小化。
    - 优异的机械稳定性:超过 500 次插拔次数,配合可靠的耦合测试扭矩,确保长时间使用无故障。
    - 广泛的温度适应性:能够在极端温度条件下保持稳定性能,适用范围广。

    应用案例和使用建议


    TNC 50Ω Bulkhead Jack Solder End 56K504-200N5 广泛应用于各种通信设备及测试仪器中,如无线通信系统、雷达系统、测试设备等。为了最大化其性能,建议在安装时注意以下几点:
    - 选择合适的电缆:根据具体应用场景选择适合的电缆类型,以确保最佳的连接效果。
    - 适当扭矩控制:在安装时应严格控制扭力,推荐扭矩为 0.46 Nm 至 0.69 Nm,以避免过紧或过松导致的接触不良问题。
    - 环境因素考虑:在安装时需考虑环境温度和湿度,确保连接器能在极端环境中正常工作。

    兼容性和支持


    该产品与市场上常见的同类型连接器具有良好的兼容性,可轻松与其他设备集成。Rosenberger 提供全面的技术支持,包括详细的安装指南、维护手册和技术咨询,确保用户在使用过程中获得最佳体验。

    常见问题与解决方案


    - 问题:插入损耗过高
    - 解决方法:检查连接器是否正确安装,确保电缆与连接器的良好接触。
    - 问题:接触电阻大
    - 解决方法:重新清洁并检查中心触点和外接触点的表面状况,确保没有污染物影响接触性能。
    - 问题:无法达到额定电压
    - 解决方法:确认安装环境符合规定的温度和湿度要求,必要时调整环境条件。

    总结和推荐


    综上所述,TNC 50Ω Bulkhead Jack Solder End 56K504-200N5 是一款性能卓越、稳定性强且广泛适用的射频连接器。其出色的电气和机械性能,加上广泛的温度适应能力和良好的兼容性,使其成为众多应用场景中的理想选择。我们强烈推荐此产品用于对信号传输质量要求较高的通信设备及测试仪器中。

56K504-200N5参数

参数
端口数 1
触头端接 焊杯
类型 Female Socket,Jack,Threaded
阻抗 50Ω
外壳颜色 银色
最大频率 10GHz
紧固类型 螺纹
安装方式 焊接安装,隔板安装,面板安装
零件状态 在售
包装方式 散装

56K504-200N5厂商介绍

Rosenberger是一家全球领先的通信技术公司,专注于研发、制造和销售高性能的无线和光纤通信解决方案。公司主营产品包括:

1. 无线通信产品:提供天线、射频电缆、连接器等,广泛应用于移动通信、**通信等领域。
2. 光纤通信产品:涵盖光纤电缆、连接器、分光器等,服务于数据中心、宽带网络等高速数据传输需求。
3. 测试与测量设备:提供通信网络测试和测量工具,帮助优化网络性能和质量。

Rosenberger的优势在于:

- 技术创新:持续投入研发,拥有多项专利技术,推动行业技术进步。
- 品质保证:严格的质量控制流程,确保产品的高性能和可靠性。
- 定制服务:根据客户需求提供定制化解决方案,满足特定应用场景。
- 全球网络:拥有广泛的全球销售和服务网络,快速响应客户需求。

56K504-200N5数据手册

厂牌 PDF简要描述 下载
ROSENBERGER 同轴连接器(RF) ROSENBERGER 56K504-200N5 56K504-200N5数据手册

56K504-200N5封装设计

查看详情并下载
Symbol
Footprint
3D Model
