BD4842FVE-TR

产品分类: 电源监控芯片
厂牌: ROHM
产品描述: 否 低有效 Open Drain 1 300mV 10V 否 否 VSOF-5 贴片安装 1.6mm*1.2mm*600μm
供应商型号: BD4842FVE-TR
供应商: 国内现货
标准整包数: 3000

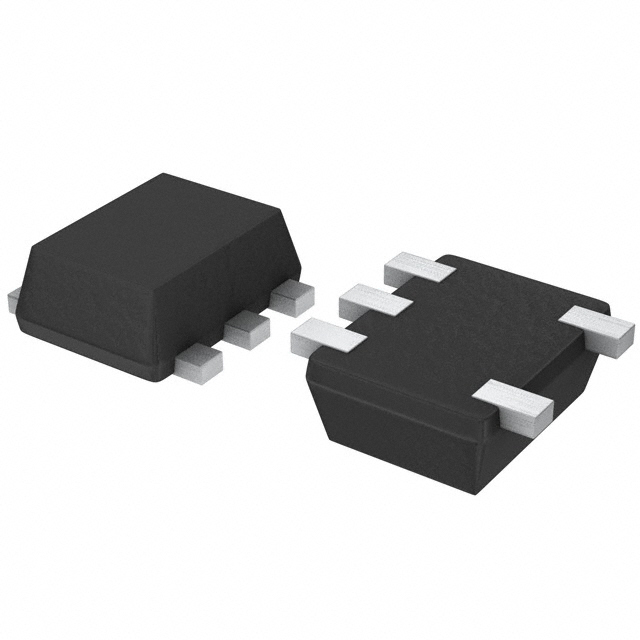

ROHM 电源监控芯片 BD4842FVE-TR

BD4842FVE-TR概述


    产品简介


    产品类型:BD48xxx 和 BD49xxx 系列是电压检测集成电路(IC),采用标准CMOS工艺制造,具有高精度检测、超低电流消耗的特点。
    主要功能:这些集成电路用于检测输入电压并输出相应的信号。当检测到的电压达到预设值时,它们会切换输出状态,从高电平变为低电平,或者反之。
    应用领域:这类产品适用于需要复位控制的微控制器或逻辑电路。例如,在电源管理、电池管理系统和各种嵌入式系统中。

    技术参数


    - 检测电压范围:2.3V 至 6.0V(以0.1V步进)
    - 检测电压精度:±1.0%
    - 超低电流消耗:典型值为0.9µA
    - 工作温度范围:-40°C 至 +105°C
    - 封装类型:
    - SSOP5:2.90mm x 2.80mm x 1.25mm
    - SSOP3:2.92mm x 2.80mm x 1.25mm
    - VSOF5:1.60 mm x 1.60mm x 0.60mm

    产品特点和优势


    产品特点:
    - 高精度检测:具备±1.0%的检测电压精度,确保精确的电压监测。
    - 超低电流消耗:仅需0.9µA的电流消耗,非常适合电池供电的应用。
    - 双输出类型:提供N沟道开漏输出和CMOS输出两种类型,满足不同需求。
    - 宽温工作范围:能够在-40°C至+105°C的温度范围内稳定工作。
    - 小体积:多种小型封装,如SSOP5和VSOF5,便于安装和集成。
    产品优势:
    - 高可靠性:适用于多种苛刻的工作环境,保证了可靠性和稳定性。
    - 多功能性:可广泛应用于多种电路设计,适用于各种应用场景。
    - 低成本:高性价比的设计,使得该系列在大规模应用中具有明显的优势。

    应用案例和使用建议


    应用案例:
    - 在微控制器电路中作为电源监控器,确保系统在电压低于设定阈值时自动复位。
    - 作为电源保护机制的一部分,防止系统因电压波动导致的误操作。
    使用建议:
    - 使用适当的外部电阻和电容来实现最佳性能,例如连接一个470kΩ的上拉电阻和一个100pF的去耦电容。
    - 注意电源电压变化的速率,避免电压上升过快导致输出不稳定。

    兼容性和支持


    兼容性:
    - 与各种微控制器和其他逻辑电路完全兼容。
    - 支持多种封装形式,方便灵活选择。
    支持:
    - ROHM公司提供详尽的技术文档和支持服务,确保客户能够正确使用和集成这些产品。

    常见问题与解决方案


    问题1:如何正确连接上拉电阻?
    - 解决方法:确保将一个合适的上拉电阻(如470kΩ)连接到VDD或另一个电源上,以确保输出在“高”电平时具有足够的电压。
    问题2:检测电压设置不当怎么办?
    - 解决方法:根据具体应用需求,参考技术手册选择正确的检测电压值,确保其符合系统要求。
    问题3:温度变化影响检测精度怎么办?
    - 解决方法:选用具有更宽温度范围的产品,并在设计时考虑温度补偿措施。

    总结和推荐


    综合评估:
    - BD48xxx和BD49xxx系列电压检测集成电路以其高精度检测、超低电流消耗、多种封装选项和宽温工作范围等特性,展现了其强大的功能和适应性。
    - 高可靠性、多功能性和低成本使这些产品成为众多应用的理想选择。
    推荐使用:
    - 推荐在各种需要电源监控和保护的微控制器或逻辑电路中使用这些产品。由于其出色的性能和广泛的适用性,它们是电源管理和嵌入式系统开发的首选。

BD4842FVE-TR参数

参数
最小工作供电电压 300mV
最大工作供电电压 10V
复位 低有效
电池备用开关
工作电源电流 -
看门狗计时器
重置延迟时间 -
监控数量 1
应用场景 -
人工复位
输出类型 Open Drain
长*宽*高 1.6mm*1.2mm*600μm
通用封装 VSOF-5
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

BD4842FVE-TR厂商介绍

ROHM是一家全球知名的半导体制造商,总部位于日本京都。公司专注于开发和生产各种半导体产品,包括集成电路、分立元件、传感器等,广泛应用于汽车、工业、消费电子和通信等领域。

ROHM的主营产品可以分为以下几类:
1. 模拟产品:包括放大器、电源管理、接口等。
2. 逻辑产品:包括各种逻辑IC和存储器。
3. 传感器:包括光、温度、湿度等传感器。
4. 无线通信:包括蓝牙、Wi-Fi等无线通信模块。
5. 分立元件:包括二极管、晶体管等。

ROHM的优势在于:
1. 技术创新:ROHM不断研发新技术,提供高性能、低功耗的产品。
2. 品质保证:ROHM严格把控产品质量,提供可靠的解决方案。
3. 客户服务:ROHM提供全方位的技术支持和客户服务,满足客户需求。
4. 环保意识:ROHM注重环保,致力于开发绿色、节能的产品。

BD4842FVE-TR数据手册

厂牌 PDF简要描述 下载
ROHM 电源监控芯片 ROHM BD4842FVE-TR BD4842FVE-TR数据手册

BD4842FVE-TR封装设计

查看详情并下载
Symbol
Footprint
3D Model
