首页  >  产品百科  >  BD46385G-TR

BD46385G-TR

产品分类: 电源监控芯片
厂牌: ROHM
产品描述: 否 低有效 CMOS 1 300mV 10V 否 否 SSOP-5 贴片安装,黏合安装 2.9mm*1.6mm*1.1mm
供应商型号: J-ROHM-0066053
供应商: Chip1stop
标准整包数: 1

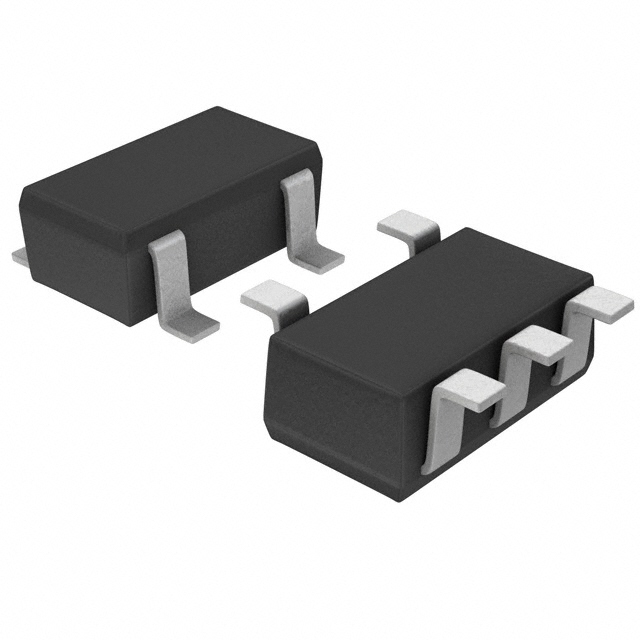

ROHM 电源监控芯片 BD46385G-TR

BD46385G-TR概述

    罗姆BD45xxx和BD46xxx系列电压检测IC技术手册解读

    1. 产品简介


    罗姆(ROHM)公司推出的BD45xxx和BD46xxx系列是高度准确且低功耗的电压检测集成电路。该系列产品集成了计时器延时电路,无需外接延迟时间设置电容。这些集成电路的检测电压范围从2.3V到4.8V,增量为0.1V,并提供两种输出类型:Nch开漏输出和CMOS输出。它们主要用于微控制器或逻辑电路中的复位电路。

    2. 技术参数


    - 检测电压范围: 2.3V至4.8V,以0.1V的步进进行。
    - 检测电压精度: ±1.0%。
    - 超低功耗: 典型值为0.85µA。
    - 工作温度范围: -40°C至+105°C。
    - 固定延时时间: 50ms、100ms、200ms。

    3. 产品特点和优势


    - 内置计时器延时电路: 简化设计,无需外部延时电容。
    - 超低功耗: 典型值仅为0.85µA,适合电池供电的设备。
    - 多种检测电压选择: 检测电压从2.3V到4.8V,能够适应各种应用需求。
    - 两种输出类型: 提供Nch开漏输出和CMOS输出,便于集成。
    - 小封装尺寸: SSOP5封装,尺寸为2.90mm x 2.80mm x 1.25mm。

    4. 应用案例和使用建议


    应用案例:
    - 微控制器复位: 适用于微控制器系统中作为复位电路,确保系统稳定运行。
    - 多电源检测: 在多电源系统中用于监控不同电源的状态。
    - 保护电路: 通过内置延时电路,在检测到异常电压后进行安全保护。
    使用建议:
    - 选择合适的检测电压: 根据具体应用需求选择合适的检测电压。
    - 考虑负载电阻: 使用适当的负载电阻来确保输出电压的稳定性。
    - 避免快速上升时间: 为了防止误触发,确保VDD上升时间大于100µs。

    5. 兼容性和支持


    - 兼容性: 可与微控制器和其他逻辑电路兼容,适用于多种应用环境。
    - 技术支持: 罗姆公司提供了详细的技术手册和应用指南,用户可以通过官方网站获取支持。

    6. 常见问题与解决方案


    - 问题1: 输出不稳定。
    - 解决方案: 确保VDD上升时间大于100µs,减少快速上升时间带来的干扰。
    - 问题2: 误触发。
    - 解决方案: 增加负载电阻,减少外部噪声干扰。
    - 问题3: 功耗过高。
    - 解决方案: 选择合适的检测电压,降低系统整体功耗。

    7. 总结和推荐


    综合评估:
    - 优点:
    - 内置延时电路简化设计。
    - 超低功耗,适用于电池供电设备。
    - 多种检测电压可选,适应广泛的应用场景。
    - 推荐:
    - BD45xxx和BD46xxx系列电压检测IC是高精度、低功耗的理想选择,特别适合微控制器复位和其他关键系统监控应用。强烈推荐给需要可靠电压检测解决方案的设计工程师。

BD46385G-TR参数

参数
输出类型 CMOS
工作电源电流 -
人工复位
重置延迟时间 -
最大工作供电电压 10V
应用场景 -
电池备用开关
监控数量 1
看门狗计时器
最小工作供电电压 300mV
复位 低有效
长*宽*高 2.9mm*1.6mm*1.1mm
通用封装 SSOP-5
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

BD46385G-TR厂商介绍

ROHM是一家全球知名的半导体制造商,总部位于日本京都。公司专注于开发和生产各种半导体产品,包括集成电路、分立元件、传感器等,广泛应用于汽车、工业、消费电子和通信等领域。

ROHM的主营产品可以分为以下几类:
1. 模拟产品:包括放大器、电源管理、接口等。
2. 逻辑产品:包括各种逻辑IC和存储器。
3. 传感器:包括光、温度、湿度等传感器。
4. 无线通信:包括蓝牙、Wi-Fi等无线通信模块。
5. 分立元件:包括二极管、晶体管等。

ROHM的优势在于:
1. 技术创新:ROHM不断研发新技术,提供高性能、低功耗的产品。
2. 品质保证:ROHM严格把控产品质量,提供可靠的解决方案。
3. 客户服务:ROHM提供全方位的技术支持和客户服务,满足客户需求。
4. 环保意识:ROHM注重环保,致力于开发绿色、节能的产品。

BD46385G-TR数据手册

厂牌 PDF简要描述 下载
ROHM 电源监控芯片 ROHM BD46385G-TR BD46385G-TR数据手册

BD46385G-TR封装设计

查看详情并下载
Symbol
Footprint
3D Model
