BD4719G-TR

产品分类: 电源监控芯片
厂牌: ROHM
产品描述: 否 1.6μA 低有效 Open Collectors 1 300mV 850mV 否 否 SSOP-5 贴片安装,黏合安装 2.9mm*1.6mm*1.1mm
供应商型号: CSJ-ST43518660
供应商: 海外现货
标准整包数: 1

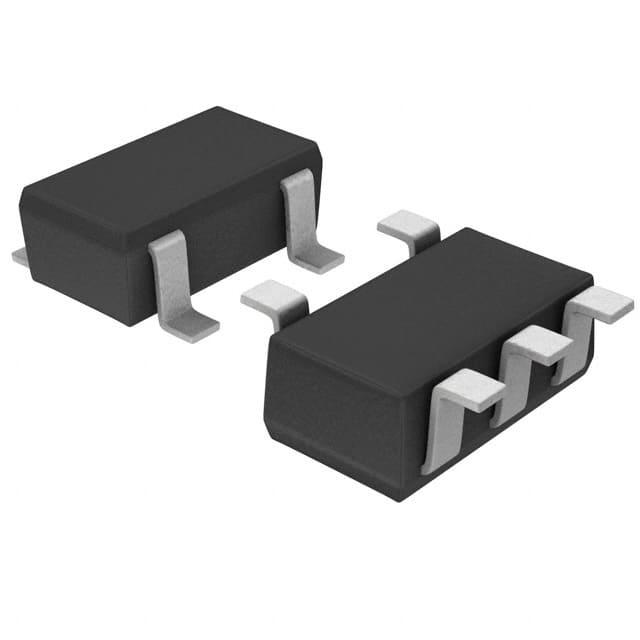

ROHM 电源监控芯片 BD4719G-TR

BD4719G-TR概述

    BD47xx系列电压检测IC技术手册

    1. 产品简介


    BD47xx系列是一款由ROHM公司开发的电压检测集成电路(Voltage Detector IC)。这些IC主要用于防止系统在电源开关、CPU或逻辑电路启停时出现瞬态错误。它们特别适用于便携式设备,因其具有超紧凑的设计和低功耗特性。

    2. 技术参数


    - 检测电压范围:1.9V至4.6V,以0.1V为步长。
    - 高精度检测电压:±1%。
    - 低功耗:典型值为1.6µA。
    - 工作温度范围:-40°C至+75°C。
    - 封装:SSOP5,尺寸为2.90mm x 2.80mm x 1.25mm。

    3. 产品特点和优势


    - 高精度检测:提供精确的电压检测,确保系统的稳定运行。
    - 低功耗:能够长时间保持低功耗状态,适用于电池供电设备。
    - 小封装:适合空间受限的应用场合。
    - 开放集电极“L”复位输出:可实现稳定的复位信号输出。
    - 与SOT-23-5(JEDEC)相似的封装:便于在不同设计中替换和兼容。

    4. 应用案例和使用建议


    BD47xx系列通常用于需要复位的微控制器或逻辑电路中。例如,在电池供电的便携式设备中,当电池电压下降到一定水平时,BD47xx可以触发系统复位,确保系统正常工作。
    使用建议:
    - 确保电源线上的电阻不会影响检测电压。
    - 在电源线上放置一个大容量电容(如1µF),以去除噪声并延迟输出时间。
    - 考虑选择适当的拉起电阻值,以确保足够的电源水平和输出电流能力。

    5. 兼容性和支持


    BD47xx系列与标准电源电压和逻辑电路兼容。ROHM提供了全面的技术支持和维护服务,确保用户能够在设计过程中获得必要的帮助。

    6. 常见问题与解决方案


    - 问题1:复位信号不稳定。
    - 解决方法:确保输入电压高于最小操作电压,且不超过最大电压。
    - 问题2:检测电压偏差较大。
    - 解决方法:检查连接电阻和电容值是否符合要求。
    - 问题3:温度变化引起检测电压不稳定。
    - 解决方法:确认工作温度在指定范围内,避免极端条件下的使用。

    7. 总结和推荐


    BD47xx系列电压检测IC凭借其高精度检测、低功耗和小封装等优点,在便携式设备和其他需要复位功能的电子系统中表现出色。考虑到其卓越的性能和可靠性,我们强烈推荐在各种应用中使用BD47xx系列IC。无论是对便携设备还是复杂系统,BD47xx都能提供稳定的电压检测和复位功能。

BD4719G-TR参数

参数
人工复位
工作电源电流 1.6μA
电池备用开关
复位 低有效
监控数量 1
最小工作供电电压 300mV
看门狗计时器
应用场景 -
最大工作供电电压 850mV
重置延迟时间 -
输出类型 Open Collectors
长*宽*高 2.9mm*1.6mm*1.1mm
通用封装 SSOP-5
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

BD4719G-TR厂商介绍

ROHM是一家全球知名的半导体制造商,总部位于日本京都。公司专注于开发和生产各种半导体产品,包括集成电路、分立元件、传感器等,广泛应用于汽车、工业、消费电子和通信等领域。

ROHM的主营产品可以分为以下几类:
1. 模拟产品:包括放大器、电源管理、接口等。
2. 逻辑产品:包括各种逻辑IC和存储器。
3. 传感器:包括光、温度、湿度等传感器。
4. 无线通信:包括蓝牙、Wi-Fi等无线通信模块。
5. 分立元件:包括二极管、晶体管等。

ROHM的优势在于:
1. 技术创新:ROHM不断研发新技术,提供高性能、低功耗的产品。
2. 品质保证:ROHM严格把控产品质量,提供可靠的解决方案。
3. 客户服务:ROHM提供全方位的技术支持和客户服务,满足客户需求。
4. 环保意识:ROHM注重环保,致力于开发绿色、节能的产品。

BD4719G-TR数据手册

厂牌 PDF简要描述 下载
ROHM 电源监控芯片 ROHM BD4719G-TR BD4719G-TR数据手册

BD4719G-TR封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 0.4736 ¥ 4.011
库存: 2825
起订量: 105 增量: 1
交货地:
最小起订量为:1
合计: ¥ 4.01
