XLL726200.000000I

产品分类: 有源晶振
产品描述: 瑞萨电子振荡器, 0.75MHz, LVDS输出
供应商型号: 2166319
供应商: 海外现货
标准整包数: 100

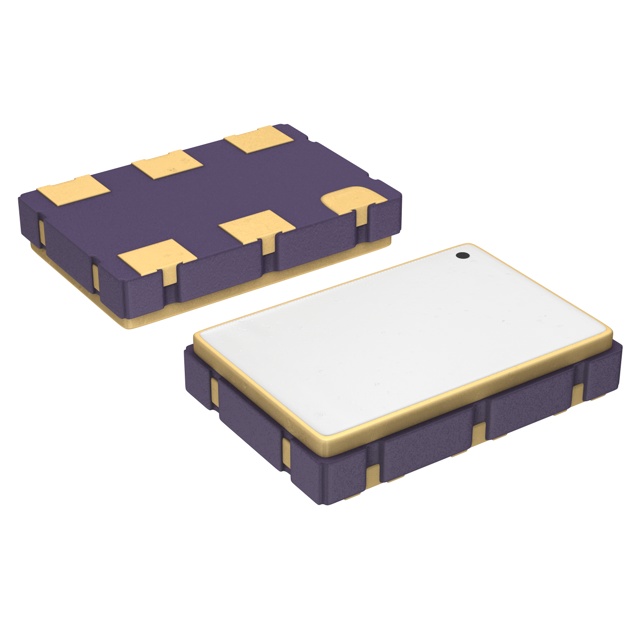

RENESAS ELECTRONICS 有源晶振 XLL726200.000000I

XLL726200.000000I概述

    7x5mm LVDS Oscillator O7LS 技术手册

    1. 产品简介


    7x5mm LVDS Oscillator O7LS 是一种低电压差分信号(LVDS)振荡器,具有高稳定性和宽温度范围特性。该产品属于 Fox Electronics 的 F4700 和 F4710 系列,主要用于需要精确时钟信号的应用场合,如通信系统、计算机网络设备和工业自动化控制等。

    2. 技术参数


    - 频率范围: 25.0 MHz 至 400.0 MHz
    - 存储温度范围 (TSTG): -55°C 至 +125°C
    - 电源电压 (VDD): 2.5V ± 10%,3.3V ± 10%
    - 输入电流 (IDD): 63 mA
    - 待机电流: 30 µA
    - 输出对称性 (50% VP-P): 45% 至 55%
    - 上升时间 (20%~80% VP-P): 0.5 nS
    - 下降时间 (80%~20% VP-P): 0.5 nS
    - 差分输出电压 (VOD): 0.247V 至 0.454V
    - 差分偏移电压 (VOS): 1.125V 至 1.375V
    - 输出负载: 100 欧姆(典型)
    - 启动时间 (TS): 10 mS
    - 输出禁用时间: 200 nS
    - 输出启用时间: 10 mS
    - 老化率 (每年 @ 25°C): ±3 PPM
    - 相位抖动 (12kHz~20MHz): 1 pS
    - 使能/禁用功能:
    - Pin 1 开启输出(Pin 4 和 Pin 5)
    - OPEN 1 激活
    - '1' 级别 VIH ≥ 70% VDD
    - '0' 级别 VIL ≤ 30% VDD
    - 高阻态 (High Z)

    3. 产品特点和优势


    O7LS 系列振荡器具有以下特点和优势:
    - 高稳定性: ±20 PPM 的高稳定性使其适用于对时钟信号精度要求高的应用。
    - 宽温度范围: -40°C 至 +85°C 的工作温度范围使其能够在各种恶劣环境下可靠工作。
    - 低功耗: 待机电流仅为 30 µA,有助于延长设备的电池寿命。
    - 快速响应: 0.5 nS 的上升时间和下降时间确保了信号传输的高速度。
    - 多功能性: 支持不同的频率范围和稳定性选项,以满足不同应用需求。

    4. 应用案例和使用建议


    - 通信系统: O7LS 可用于交换机和路由器中的时钟同步。
    - 计算机网络设备: 在服务器和存储设备中提供稳定的时钟信号。
    - 工业自动化控制: 在 PLC 和传感器模块中提供精准的时钟源。
    使用建议:
    - 布局设计: 确保电路板上的 VDD 和 GND 之间放置一个 0.01 μF 的电容,以减少电源线噪声。
    - 热管理: 考虑到宽温度范围,应选择适当的散热措施以保证设备在极端温度下正常工作。

    5. 兼容性和支持


    O7LS 振荡器与多种电子元器件和设备兼容。Fox Electronics 提供详尽的技术支持和维护服务,确保用户能够顺利使用产品。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 电源电压不稳定 | 确保电源电压在 2.5V ± 10% 或 3.3V ± 10% 的范围内 |
    | 输出信号失真 | 检查输出负载是否为 100 欧姆 |
    | 启动时间过长 | 确认启动电路设计正确,无外部干扰 |

    7. 总结和推荐


    综合评估:
    - 优点: 高稳定性、宽温度范围、低功耗和多功能性。
    - 适用场景: 适用于对时钟信号精度要求高且工作环境恶劣的应用场合。
    推荐:
    鉴于 O7LS 振荡器在上述方面的显著优势,我们强烈推荐它用于需要高精度时钟信号的各种应用场合。

XLL726200.000000I参数

参数
频率 200MHz
频率稳定性 ±25ppm
频率容差 -
长*宽*高 7.5mm*5.2mm*1.4mm
通用封装 LLCC
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

XLL726200.000000I厂商介绍

Renesas Electronics(瑞萨电子)是一家全球领先的半导体解决方案供应商,总部位于日本东京。公司专注于微控制器(MCU)、SoC(系统级芯片)、模拟、电源和功率器件等半导体产品的研发、制造和销售。

Renesas Electronics的产品主要分为以下几类:
1. 微控制器(MCU):广泛应用于工业自动化、汽车电子、消费电子等领域。
2. SoC(系统级芯片):集成了处理器、存储器、接口等组件,应用于物联网、智能设备等。
3. 模拟和电源器件:包括放大器、转换器、电源管理芯片等,应用于通信、医疗、工业控制等领域。
4. 功率器件:如MOSFET、IGBT等,应用于电力电子、新能源汽车等领域。

Renesas Electronics的优势在于:
1. 技术领先:拥有强大的研发实力,不断推出高性能、低功耗的创新产品。
2. 产品丰富:提供广泛的半导体产品线,满足不同应用领域的需求。
3. 客户服务:提供专业的技术支持和定制化解决方案,帮助客户实现产品优化。
4. 全球布局:在全球设有研发中心和销售网络,为客户提供便捷的本地化服务。

XLL726200.000000I数据手册

厂牌 PDF简要描述 下载
RENESAS ELECTRONICS 有源晶振 RENESAS ELECTRONICS XLL726200.000000I XLL726200.000000I数据手册

XLL726200.000000I封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
100+ ¥ 27.8052
500+ ¥ 27.2486
库存: 485
起订量: 100 增量: 0
交货地:
最小起订量为:100
合计: ¥ 2780.52
