XUL536125.000JS6I

产品分类: 有源晶振
产品描述: ±25ppm 125MHz 贴片安装 5mm*3.2mm*1.2mm
供应商型号: 800-3709-ND
供应商: Digi-Key
标准整包数: 1

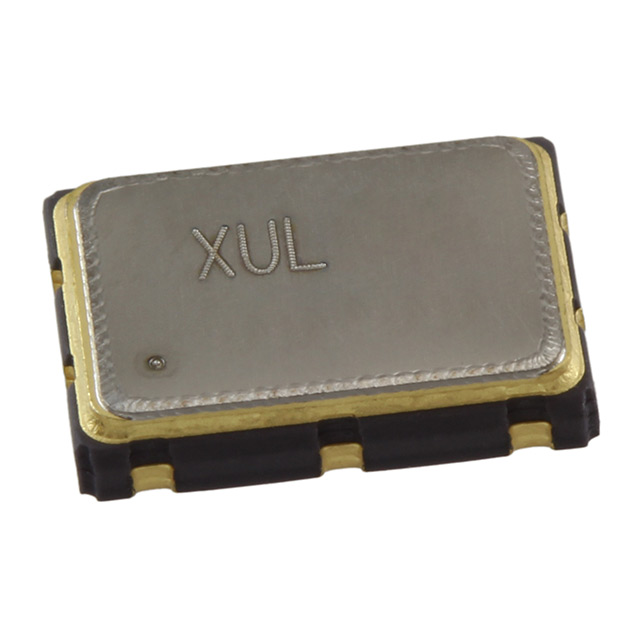

RENESAS ELECTRONICS 有源晶振 XUL536125.000JS6I

XUL536125.000JS6I概述

    XU系列低相位噪声石英基PLL振荡器

    1. 产品简介


    XU系列是一款采用石英技术的低相位噪声锁相环(PLL)振荡器。该系列产品具有广泛的频率范围和多种输出接口类型,能够满足不同应用需求。其主要功能包括支持从16kHz到1500MHz的输出频率,适用于各种工业级及商业级应用。

    2. 技术参数


    XU系列的产品技术参数如下表所示:
    | 参数 | 规格 |

    | 频率范围 | 0.016MHz 至 1500MHz |
    | 输出类型 | LVDS、LVPECL、HCSL、LVCMOS |
    | 供电电压选项 | 1.8V、2.5V 或 3.3V |
    | 相位抖动(1.875MHz至20MHz) | 100fs 典型值 |
    | 相位抖动(12kHz至20MHz) | 300fs 典型值 |
    | 封装选项 | 5.0 x 3.2 x 1.2 mm,7.0 x 5.0 x 1.3 mm |
    | 工作温度 | -20°C 至 +70°C、-40°C 至 +85°C、-40°C 至 +105°C |
    | 频率稳定性选项 | ±20、±25、±50 或 ±100 ppm |

    3. 产品特点和优势


    XU系列振荡器具备以下几个显著特点和优势:
    - 频率分辨率:1Hz,可以精确调整频率。
    - 快速交付时间:支持快速样品交付和大批量生产订单。
    - 高精度:具有专利的一次编程(OTP)技术,保证无限期的存储寿命。
    - 多频段支持:支持多种输出类型和电压选项,灵活适应不同的设计需求。

    4. 应用案例和使用建议


    XU系列振荡器广泛应用于通信、工业控制、消费电子等领域。例如,在无线通信系统中,它可以用作本地振荡器,提供稳定的参考频率。在使用过程中,建议安装时加入一个0.01μF的旁路电容来减少电源线噪声。此外,确保在安装过程中遵循正确的热管理措施以延长使用寿命。

    5. 兼容性和支持


    XU系列振荡器可以与多种标准接口和电路板设计兼容。用户可以通过官方网站获取技术支持和软件更新。对于特定的应用需求,可以联系IDT公司获得进一步的支持和服务。

    6. 常见问题与解决方案


    以下是用户可能遇到的一些常见问题及其解决方案:
    - 问题:无法正常启动
    - 解决方案:检查供电电压是否在允许范围内,确认旁路电容是否正确连接。
    - 问题:输出信号不稳定
    - 解决方案:检查周围电磁干扰情况,确保良好的接地和屏蔽措施。
    - 问题:频率偏差较大
    - 解决方案:重新编程并校准频率设置,或者更换更精确的振荡器型号。

    7. 总结和推荐


    XU系列低相位噪声石英基PLL振荡器凭借其卓越的性能、广泛的频率范围和支持多种输出类型的优势,在市场上表现出色。总体来看,这款产品非常值得推荐用于需要高稳定性和高精度频率源的应用场合。

XUL536125.000JS6I参数

参数
频率稳定性 ±25ppm
频率容差 -
频率 125MHz
长*宽*高 5mm*3.2mm*1.2mm
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

XUL536125.000JS6I厂商介绍

Renesas Electronics(瑞萨电子)是一家全球领先的半导体解决方案供应商,总部位于日本东京。公司专注于微控制器(MCU)、SoC(系统级芯片)、模拟、电源和功率器件等半导体产品的研发、制造和销售。

Renesas Electronics的产品主要分为以下几类:
1. 微控制器(MCU):广泛应用于工业自动化、汽车电子、消费电子等领域。
2. SoC(系统级芯片):集成了处理器、存储器、接口等组件,应用于物联网、智能设备等。
3. 模拟和电源器件:包括放大器、转换器、电源管理芯片等,应用于通信、医疗、工业控制等领域。
4. 功率器件:如MOSFET、IGBT等,应用于电力电子、新能源汽车等领域。

Renesas Electronics的优势在于:
1. 技术领先:拥有强大的研发实力,不断推出高性能、低功耗的创新产品。
2. 产品丰富:提供广泛的半导体产品线,满足不同应用领域的需求。
3. 客户服务:提供专业的技术支持和定制化解决方案,帮助客户实现产品优化。
4. 全球布局:在全球设有研发中心和销售网络,为客户提供便捷的本地化服务。

XUL536125.000JS6I数据手册

厂牌 PDF简要描述 下载
RENESAS ELECTRONICS 有源晶振 RENESAS ELECTRONICS XUL536125.000JS6I XUL536125.000JS6I数据手册

XUL536125.000JS6I封装设计

查看详情并下载
Symbol
Footprint
3D Model
