X9271UV14IZT1

产品分类: 数字电位器
产品描述: 400μA ±300ppm/℃ 线性 50KΩ 256 1 Non-Volatile 5.5V SPI Potentiometer TSSOP-14 贴片安装,黏合安装 5mm*4.4mm*900μm
供应商型号: Q-X9271UV14IZT1
供应商: 期货订购
标准整包数: 2500

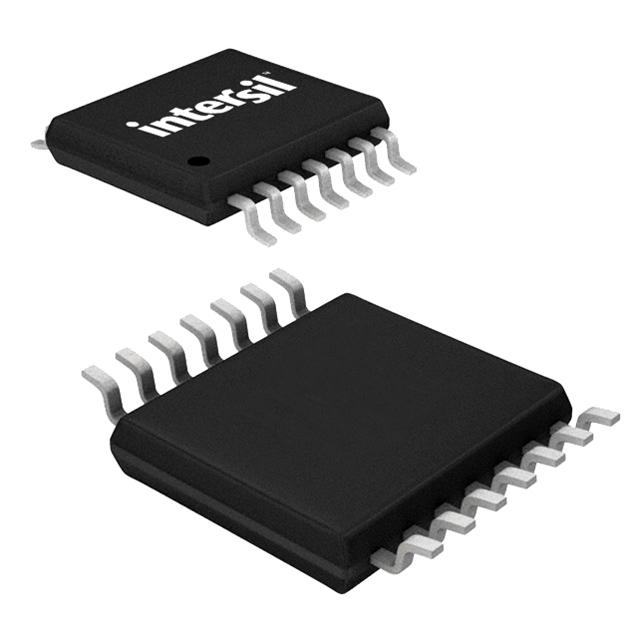

RENESAS ELECTRONICS 数字电位器 X9271UV14IZT1

X9271UV14IZT1概述

    X9271 数字控制电位器(XDCP™)技术手册解析

    1. 产品简介


    X9271 是一款单电源/低功耗/256个触点/SPI总线单通道数字控制(XDCP™)电位器。该产品集成了一个由256个电阻单元组成的串联阵列,通过开关连接到滑动终端。用户可以通过SPI总线接口控制滑动终端的位置。X9271 电位器与其关联的易失性滑动计数寄存器(WCR)及四个非易失性数据寄存器相结合,实现了用户直接写入和读取的功能。上电时,会将默认数据寄存器(DR0)的内容载入到WCR中。

    2. 技术参数


    - 电阻触点数量:256个
    - SPI接口:用于执行电位器的写入、读取和传输操作
    - 滑动端电阻:100Ω(典型值,VCC = 5V)
    - 非易失性数据寄存器:16个
    - 多位置非易失性存储:支持存储多个滑动端位置
    - 上电恢复:在上电时自动加载保存的滑动端位置
    - 待机电流:<3μA最大值
    - 供电电压范围:2.7V 至 5.5V
    - 端到端电阻:50kΩ
    - 数据保留时间:100年
    - 耐久性:每寄存器每比特100,000次数据变化
    - 封装:14引脚TSSOP
    - 低功耗CMOS

    3. 产品特点和优势


    X9271具有以下显著特点和优势:
    - 高精度和高可靠性:支持256个触点,提供更高的分辨率和精确度。
    - 灵活的操作方式:可通过SPI总线进行直接读写和转移操作,适合各种应用需求。
    - 多种存储模式:非易失性存储可保持多个滑动端位置,即使断电也能保持设置。
    - 低功耗设计:待机电流小于3μA,适用于电池供电或对功耗敏感的应用。
    - 温度适应性强:可以在广泛的温度范围内工作,保证长期稳定运行。

    4. 应用案例和使用建议


    X9271可以广泛应用于各种场合,例如:
    - 电路级应用:可以用来调节放大器的增益,设置参考电压,控制音频电路的音量等。
    - 系统级应用:在无线通信系统中控制功率水平,用于传感器信号调理等。
    使用建议
    - 在调整滑动端位置时,建议采用SPI总线进行精细控制,确保精度和稳定性。
    - 注意温度范围和供电电压的要求,以避免器件损坏或性能下降。

    5. 兼容性和支持


    - 封装兼容性:X9271提供14引脚TSSOP封装,支持表面贴装工艺。
    - 支持和维护:厂商提供了详尽的技术手册和技术支持服务,用户可随时查阅相关资料或联系技术支持。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 滑动端位置不准确 | 检查SPI总线接线是否正确,重新初始化设备 |
    | 设备无法正常通信 | 确认供电电压是否在规定范围内,检查CS引脚是否有效 |

    7. 总结和推荐


    X9271 数字控制电位器(XDCP™)是一款高性能、多功能的产品,适合于需要高精度和高可靠性的应用场合。其强大的功能和灵活的操作方式使其成为众多工业和消费电子产品中的理想选择。综上所述,强烈推荐使用这款产品。

X9271UV14IZT1参数

参数
抽头数 256
配置 Potentiometer
电路数 1
接口类型 SPI
最小工作供电电压 -
抽头类型 线性
最大工作供电电压 5.5V
存储器类型 Non-Volatile
温度系数 ±300ppm/℃
电阻值 50KΩ
典型供电电流 400μA
长*宽*高 5mm*4.4mm*900μm
通用封装 TSSOP-14
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

X9271UV14IZT1厂商介绍

Renesas Electronics(瑞萨电子)是一家全球领先的半导体解决方案供应商,总部位于日本东京。公司专注于微控制器(MCU)、SoC(系统级芯片)、模拟、电源和功率器件等半导体产品的研发、制造和销售。

Renesas Electronics的产品主要分为以下几类:
1. 微控制器(MCU):广泛应用于工业自动化、汽车电子、消费电子等领域。
2. SoC(系统级芯片):集成了处理器、存储器、接口等组件,应用于物联网、智能设备等。
3. 模拟和电源器件:包括放大器、转换器、电源管理芯片等,应用于通信、医疗、工业控制等领域。
4. 功率器件:如MOSFET、IGBT等,应用于电力电子、新能源汽车等领域。

Renesas Electronics的优势在于:
1. 技术领先:拥有强大的研发实力,不断推出高性能、低功耗的创新产品。
2. 产品丰富:提供广泛的半导体产品线,满足不同应用领域的需求。
3. 客户服务:提供专业的技术支持和定制化解决方案,帮助客户实现产品优化。
4. 全球布局:在全球设有研发中心和销售网络,为客户提供便捷的本地化服务。

X9271UV14IZT1数据手册

厂牌 PDF简要描述 下载
RENESAS ELECTRONICS 数字电位器 RENESAS ELECTRONICS X9271UV14IZT1 X9271UV14IZT1数据手册

X9271UV14IZT1封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
2500+ $ 19.305 ¥ 161.1968
5000+ $ 19.305 ¥ 161.1968
7500+ $ 19.305 ¥ 161.1968
库存: 10000
起订量: 2500 增量: 2500
交货地:
最小起订量为:2500
合计: ¥ 402992
