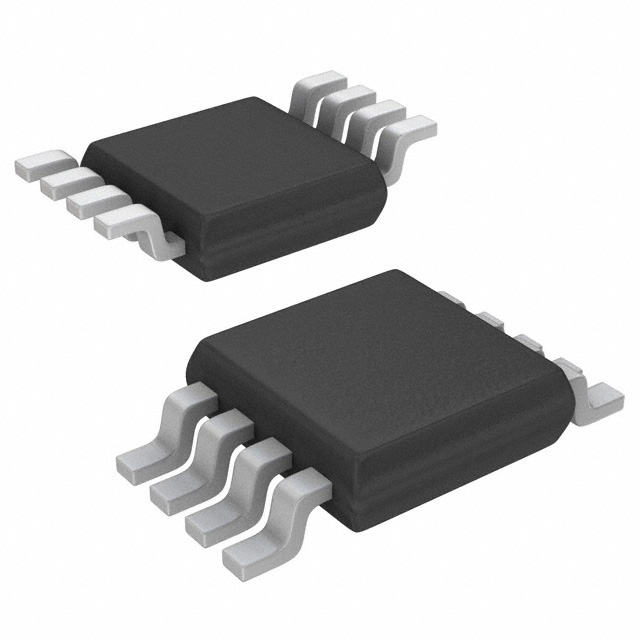

X9315WMZ

产品分类: 数字电位器
产品描述: 50μA ±300ppm/℃ 线性 10KΩ 32 1 Non-Volatile 5.5V Up/Down(U/D,INC,CS) Potentiometer MSOP-8 贴片安装 3.05mm*3.05mm*950μm
供应商型号: 968-X9315WMZ
供应商: Mouser
标准整包数: 1
RENESAS ELECTRONICS 数字电位器 X9315WMZ

X9315WMZ概述

    X9315 低噪声、低功耗32级数字电位计(XDCP)技术手册

    产品简介


    Intersil X9315是一款数字控制电位计(XDCP),具有低噪声、低功耗的特点。其主要功能是通过3线接口来控制电位器的阻值。该产品适用于多种应用场景,如控制、参数调整、信号处理等。

    技术参数


    - 电阻网络:31个电阻单元组成,支持32个阻值点。
    - 电源电压:VCC = 2.7V 或 5V。
    - 最大电流:活动状态时电流为80µA (VCC = 2.7V) / 400µA (VCC = 5V),待机状态下电流为5µA。
    - 终端电压:0到VCC。
    - 温漂特性:总电阻值的温度系数为±300 ppm/°C。
    - 数据保持:非易失存储可保存100年。
    - 耐久性:每个位可承受10万次数据更改。
    - 封装形式:8引脚SOIC、MSOP和PDIP,提供无铅版本,符合RoHS标准。
    - 存储条件:绝对最大额定温度为-65°C至+135°C。

    产品特点和优势


    - 固态结构:无需机械接触,无磨损,使用寿命长。
    - 高性能存储:非易失存储确保数据可靠存储和恢复。
    - 高可靠性:10万次耐久性,适合需要长期稳定工作的应用。
    - 兼容性:提供多种封装形式,便于集成到不同设计中。

    应用案例和使用建议


    - 应用示例:用于音频调音台,可实现音频信号增益调整;也可用于工业控制系统,用于精确控制各种模拟量参数。
    - 使用建议:在设计系统时,考虑VCC电压的变化范围和功耗。若需要频繁调节,则需注意供电稳定性和热管理,以防止过热影响产品寿命。

    兼容性和支持


    - 兼容性:支持多种接口标准,易于与现有电路兼容。
    - 厂商支持:提供详尽的技术文档和应用指南,以帮助用户快速理解和应用该产品。

    常见问题与解决方案


    - 问题:如果设备未响应,可能是因为通信信号不正确。
    - 解决方案:检查CS、U/D、INC三根线的连接和信号状态。
    - 问题:设备无法存储数据。
    - 解决方案:确认CS线在写入数据前处于低电平,且在写入完成后保持一段时间。

    总结和推荐


    X9315是一款具有高度集成度和多功能性的数字控制电位计。其低噪声、低功耗、高可靠性等优点使其成为许多应用的理想选择。特别是在那些需要精准、稳定的模拟信号调节的应用中,它表现出色。鉴于此,强烈推荐在需要此类功能的应用中采用X9315。

X9315WMZ参数

参数
温度系数 ±300ppm/℃
配置 Potentiometer
存储器类型 Non-Volatile
电阻值 10KΩ
最小工作供电电压 -
接口类型 Up/Down(U/D,INC,CS)
抽头数 32
抽头类型 线性
典型供电电流 50μA
电路数 1
最大工作供电电压 5.5V
长*宽*高 3.05mm*3.05mm*950μm
通用封装 MSOP-8
安装方式 贴片安装
零件状态 在售
包装方式 管装

X9315WMZ厂商介绍

Renesas Electronics(瑞萨电子)是一家全球领先的半导体解决方案供应商,总部位于日本东京。公司专注于微控制器(MCU)、SoC(系统级芯片)、模拟、电源和功率器件等半导体产品的研发、制造和销售。

Renesas Electronics的产品主要分为以下几类:
1. 微控制器(MCU):广泛应用于工业自动化、汽车电子、消费电子等领域。
2. SoC(系统级芯片):集成了处理器、存储器、接口等组件,应用于物联网、智能设备等。
3. 模拟和电源器件:包括放大器、转换器、电源管理芯片等,应用于通信、医疗、工业控制等领域。
4. 功率器件:如MOSFET、IGBT等,应用于电力电子、新能源汽车等领域。

Renesas Electronics的优势在于:
1. 技术领先:拥有强大的研发实力,不断推出高性能、低功耗的创新产品。
2. 产品丰富:提供广泛的半导体产品线,满足不同应用领域的需求。
3. 客户服务:提供专业的技术支持和定制化解决方案,帮助客户实现产品优化。
4. 全球布局:在全球设有研发中心和销售网络,为客户提供便捷的本地化服务。

X9315WMZ数据手册

厂牌 PDF简要描述 下载
RENESAS ELECTRONICS 数字电位器 RENESAS ELECTRONICS X9315WMZ X9315WMZ数据手册

X9315WMZ封装设计

查看详情并下载
Symbol
Footprint
3D Model
