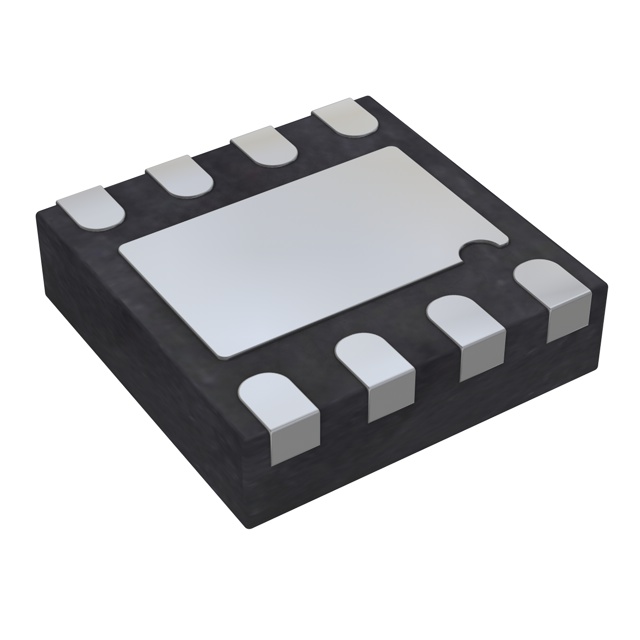

AD5114BCPZ10-1-RL7

产品分类: 数字电位器
厂牌: ANALOG DEVICES
产品描述: 750nA ±35ppm/℃ 线性 10KΩ 32 1 Non-Volatile 5.5V I²C Potentiometer 贴片安装 2mm*2mm*550μm
供应商型号: AD5114BCPZ10-1-RL7
供应商: 国内现货
标准整包数: 3000
ANALOG DEVICES 数字电位器 AD5114BCPZ10-1-RL7

AD5114BCPZ10-1-RL7概述

    AD5110/AD5112/AD5114 单通道数字电位计技术手册



    产品简介



    AD5110/AD5112/AD5114 是一款单通道、非易失性数字电位计,提供128/64/32个位置调整功能。这些电位计可用于替代机械电位计,适用于便携式电子产品中的水平调整、音频音量控制、LCD面板亮度和对比度控制等应用。它们还具有模拟和逻辑供电范围广的特点,能够在−40°C至+125°C的宽温度范围内稳定工作。


    技术参数



    - 电阻容差误差:最大为±8%
    - 滑动端电流:±6 mA
    - 热电阻系数:35 ppm/°C(满刻度代码)
    - 低功耗:最大值为2.5 µA(2.7 V,125°C)
    - 宽带宽:4 MHz(5 kΩ选项)
    - EEPROM刷新时间:< 50 μs
    - 数据保持时间:在125°C时典型值为50年
    - 写入周期数:1百万次
    - 模拟电源电压:2.3 V 至 5.5 V
    - 逻辑电源电压:1.8 V 至 5.5 V
    - 工作温度范围:−40°C 至 +125°C
    - 封装尺寸:2 mm × 2 mm × 0.55 mm 8-引脚LFCSP封装


    产品特点和优势



    - 低电阻容差:±8%的最大容差确保了高精度。
    - 低功耗:即使在高温下也能实现极低功耗。
    - 宽带宽:高速应用的理想选择。
    - 长数据保持时间:在严苛环境下仍能保持数据的准确性。
    - 多写入周期:高达1百万次的写入周期使其非常耐用。


    应用案例和使用建议



    这些电位计广泛应用于便携式电子设备、音频系统、LCD显示控制等领域。例如,在便携式音频设备中,可以使用AD5110/AD5112/AD5114进行音量控制。为了优化使用,建议使用时考虑输入信号范围、工作温度等因素,以确保最佳性能。


    兼容性和支持



    这些电位计具有广泛的模拟和逻辑电源电压范围,因此可以轻松集成到多种不同的电路设计中。此外,制造商提供了详细的文档和技术支持,帮助用户更好地理解和使用这些器件。


    常见问题与解决方案



    - Q: 如何处理设备过热的情况?
    - A: 确保设备的工作温度不超过125°C。如果温度过高,可以通过降低功耗或改善散热来解决。

    - Q: 写入周期结束后,如何验证数据是否正确保存?
    - A: 使用读取操作检查EEPROM的内容。如果数据一致,则表示写入成功。


    总结和推荐



    AD5110/AD5112/AD5114 数字电位计凭借其高精度、低功耗和宽温度范围等特点,非常适合在各种工业和消费级应用中使用。强烈推荐在需要高性能、高可靠性的数字电位计的应用中使用这些器件。这些产品的综合优势使其成为众多领域的理想选择。

AD5114BCPZ10-1-RL7参数

参数
抽头类型 线性
电阻值 10KΩ
最大工作供电电压 5.5V
最小工作供电电压 -
电路数 1
配置 Potentiometer
接口类型 I²C
存储器类型 Non-Volatile
典型供电电流 750nA
抽头数 32
温度系数 ±35ppm/℃
长*宽*高 2mm*2mm*550μm
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 散装,卷带包装

AD5114BCPZ10-1-RL7厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

AD5114BCPZ10-1-RL7数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES 数字电位器 ANALOG DEVICES AD5114BCPZ10-1-RL7 AD5114BCPZ10-1-RL7数据手册

AD5114BCPZ10-1-RL7封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
3000+ ¥ 7.9532
6000+ ¥ 7.751
9000+ ¥ 7.5488
库存: 10000
起订量: 3000 增量: 3000
交货地:
最小起订量为:3000
合计: ¥ 23859.6
