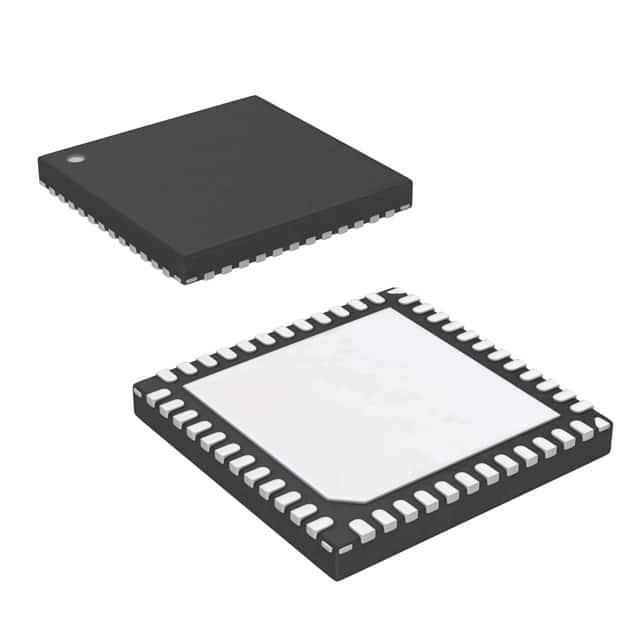

KAD5510P-17Q48

产品分类: 模数转换器(ADC)
产品描述: 1.7V~1.9V 61dB 170Msps 10bit 1 10 LVDS,Parallel Differential 1.7V~1.9V SAR QFN 贴片安装 7mm(长度)*7mm(宽度)
供应商型号: Q-KAD5510P-17Q48
供应商: 期货订购
标准整包数: 70
RENESAS ELECTRONICS 模数转换器(ADC) KAD5510P-17Q48

KAD5510P-17Q48概述

    KAD5510P:高性能10位模数转换器

    1. 产品简介


    KAD5510P 是由Intersil公司生产的一款低功耗高性能10位模数转换器(ADC)。该产品利用FemtoCharge™技术在标准CMOS工艺上设计制造,支持高达250MSPS的采样率。KAD5510P是10位、12位和14位ADC系列中的一员,采样速率范围从125MSPS到500MSPS,这使得它能够广泛应用于各种需要高速模拟信号数字化的场合。

    2. 技术参数


    - 分辨率:10位
    - 最大采样率:250MSPS(降速模式下可达到125MSPS)
    - SNR(信噪比):60.7dBFS(当输入频率为105MHz时)
    - SFDR(无杂散动态范围):86.1dBc(当输入频率为105MHz时)
    - 总功耗:234mW(250MSPS时),189mW(125MSPS时)
    - 输入带宽:1.5GHz
    - 电源电压:1.8V
    - 温度范围:-40°C 到 +85°C

    3. 产品特点和优势


    - 高采样率:最高可达250MSPS,适合宽带通信和其他高速应用。
    - 低功耗:在250MSPS采样率下的功耗仅为234mW。
    - 高精度:优秀的信噪比(60.7dBFS)和无杂散动态范围(86.1dBc)。
    - 广泛的配置选项:通过SPI接口可以进行增益、偏置和延时控制。
    - 多输出格式支持:LVDS或CMOS输出,提高了与其他系统的兼容性。
    - 低电压操作:单电源供电1.8V,方便集成到多种系统中。
    - 环境适应性强:能够在工业级温度范围内工作,适应恶劣环境。

    4. 应用案例和使用建议


    KAD5510P 广泛应用于多种高性能系统中,如:
    - 功率放大器线性化:提高无线通信系统的效率和可靠性。
    - 雷达和卫星天线阵列处理:用于信号采集和处理,提高系统的稳定性和精度。
    - 宽带通信:在各种高速数据传输系统中实现高效的数据转换。
    使用建议:
    - 选择合适的采样率:根据具体应用场景选择合适的采样率,以确保信号不失真。
    - 正确配置SPI:合理设置SPI参数可以提高系统的响应速度和精度。
    - 合理的布局和布线:在电路板设计时注意接地和电源平面的分离,确保信号的纯净度。

    5. 兼容性和支持


    KAD5510P 支持LVDS和CMOS两种输出格式,这使得它能很好地与其他数字系统集成。同时,厂商提供了详细的文档和测试工具,有助于开发者快速了解并掌握该产品的使用方法。此外,产品的环保性能符合RoHS标准,进一步提升了其市场竞争力。

    6. 常见问题与解决方案


    - 问题:电源电压不正确导致无法正常工作。
    解决方法:确保AVDD和OVDD都设置为1.8V。
    - 问题:采样速率异常。
    解决方法:检查时钟信号是否正常,必要时调整时钟源。
    - 问题:输出数据错误。
    解决方法:确认SPI配置是否正确,特别是增益、偏置等参数的设置。

    7. 总结和推荐


    KAD5510P 在多个关键指标上表现出色,尤其是高采样率和低功耗使其成为高速数据采集和处理应用的理想选择。其丰富的配置选项和广泛的温度适应性使其适用于多种工业应用场景。总体而言,KAD5510P 无疑是一款值得推荐的产品,能够显著提升相关系统的性能和可靠性。

KAD5510P-17Q48参数

参数
分辨率 10bit
信噪比 61dB
采样率 170Msps
位数 10
电压-电源,模拟 1.7V~1.9V
输入类型 Differential
接口类型 LVDS,Parallel
电压 - 电源,数字 1.7V~1.9V
通道数 1
架构 SAR
长*宽*高 7mm(长度)*7mm(宽度)
通用封装 QFN
安装方式 贴片安装
零件状态 在售
包装方式 托盘

KAD5510P-17Q48厂商介绍

Renesas Electronics(瑞萨电子)是一家全球领先的半导体解决方案供应商,总部位于日本东京。公司专注于微控制器(MCU)、SoC(系统级芯片)、模拟、电源和功率器件等半导体产品的研发、制造和销售。

Renesas Electronics的产品主要分为以下几类:
1. 微控制器(MCU):广泛应用于工业自动化、汽车电子、消费电子等领域。
2. SoC(系统级芯片):集成了处理器、存储器、接口等组件,应用于物联网、智能设备等。
3. 模拟和电源器件:包括放大器、转换器、电源管理芯片等,应用于通信、医疗、工业控制等领域。
4. 功率器件:如MOSFET、IGBT等,应用于电力电子、新能源汽车等领域。

Renesas Electronics的优势在于:
1. 技术领先:拥有强大的研发实力,不断推出高性能、低功耗的创新产品。
2. 产品丰富:提供广泛的半导体产品线,满足不同应用领域的需求。
3. 客户服务:提供专业的技术支持和定制化解决方案,帮助客户实现产品优化。
4. 全球布局:在全球设有研发中心和销售网络,为客户提供便捷的本地化服务。

KAD5510P-17Q48数据手册

厂牌 PDF简要描述 下载
RENESAS ELECTRONICS 模数转换器(ADC) RENESAS ELECTRONICS KAD5510P-17Q48 KAD5510P-17Q48数据手册

KAD5510P-17Q48封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
70+ $ 50.666 ¥ 423.0611
140+ $ 50.666 ¥ 423.0611
210+ $ 50.666 ¥ 423.0611
库存: 10000
起订量: 70 增量: 70
交货地:
最小起订量为:70
合计: ¥ 29614.27
