AD4011BCPZ-RL7

产品分类: 模数转换器(ADC)
厂牌: ANALOG DEVICES
产品描述: 1.71V~1.89V 100.5dB 500Ksps 18bit 1 18 DSP,MICROWIRE,QSPI,andSPI Differential 1.71V~5.5V SAR 贴片安装,黏合安装 3mm*3mm*730μm
供应商型号: 4210415
供应商: 海外现货
标准整包数: 1

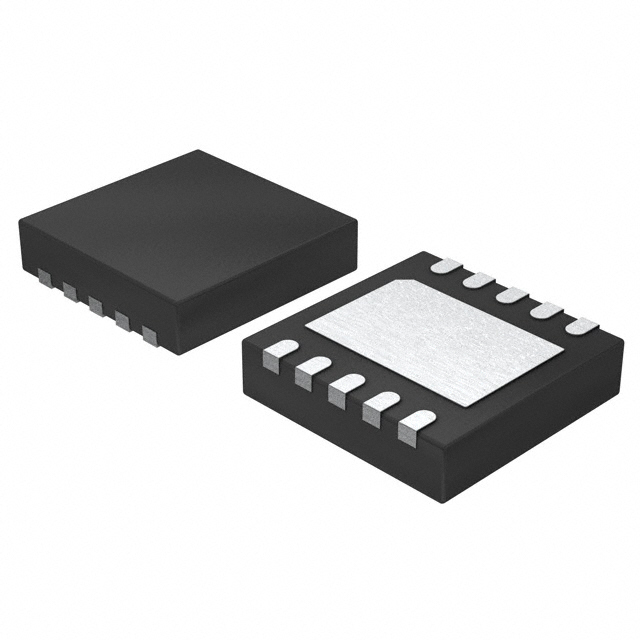

ANALOG DEVICES 模数转换器(ADC) AD4011BCPZ-RL7

AD4011BCPZ-RL7概述


    产品简介


    产品名称: AD4003/AD4007/AD4011
    产品类型: 18位高速精密逐次逼近寄存器(SAR)模数转换器(ADC)
    主要功能:
    - 高精度、高速、低功耗转换
    - 支持单电源供电,电压范围广泛
    - 宽动态输入范围及信号压缩
    - 内置过压保护功能
    - 兼容多种逻辑电平接口
    应用领域:
    - 自动化测试设备
    - 机器自动化
    - 医疗设备
    - 电池供电设备
    - 精密数据采集系统
    - 测量仪器与控制系统

    技术参数


    - 分辨率: 18位
    - 输入范围: 差分模拟输入范围 ±VREF,参考电压 VREF 可调范围 2.4 V 至 5.1 V
    - 吞吐量: 2 MSPS / 1 MSPS / 500 kSPS
    - 积分非线性(INL): ±1.0 LSB (±3.8 ppm) 最大值
    - 无失码: 超过18位
    - 信噪比(SNR): 1kHz时为100.5 dB,VREF = 5 V
    - 总谐波失真(THD): 1kHz时为−123 dB,100 kHz时为−100 dB
    - 信纳比(SINAD): 1 MHz时为89 dB
    - 过采样动态范围: 103.5 dB(OSR = 2),130.5 dB(OSR = 1024)
    - 电源: 单1.8 V 供电,1.71 V 至 5.5 V 逻辑接口
    - 功耗: 2 MSPS 时为 16 mW (总功率)
    - 封装: 10 引脚封装,3 mm × 3 mm LFCSP,3 mm × 4.90 mm MSOP
    - 温度范围: 保证操作范围 −40°C 到 +125°C

    产品特点和优势


    - 高精度和高速度: 高达2 MSPS 的吞吐量和18位分辨率使得它在处理高频信号方面具有卓越性能。
    - 低功耗: 功耗极低,支持电池供电设备。
    - Easy Drive 技术: 大幅减少输入电流(0.5 μA/MSPS),简化了信号链路并降低了整体功耗。
    - 信号压缩功能: 在单电源下运行,支持整个ADC代码范围的输入。
    - 内置过压保护: 内置钳位保护功能,能够承受高达50 mA的过电压事件。
    - 兼容多种逻辑电平: 支持1.8 V、2.5 V、3 V 和 5 V 逻辑电平,增强适用性。

    应用案例和使用建议


    典型应用场景: 自动化测试设备、医疗设备、精密数据采集系统。
    使用建议:
    - 使用前需确保参考电压(VREF)在规定的范围内(2.4 V至5.1 V)。
    - 在设计信号链路时,应考虑使用具备低噪声特性的驱动器以提高整体性能。
    - 通过配置不同采样频率来优化功耗和性能之间的平衡。
    - 布局时应注意引脚配置,避免信号干扰。

    兼容性和支持


    - 兼容性: 与 AD4000/AD4004/AD4008 家族引脚兼容。
    - 支持: Analog Devices 提供详尽的技术文档、应用笔记和支持服务,以帮助用户实现最佳性能和可靠性。

    常见问题与解决方案


    - 问题: 如何处理输入过电压?
    - 解决方法: 使用内置的钳位保护功能,该功能能有效保护ADC输入不受过高电压的影响。

    - 问题: 电路设计时如何选择合适的驱动器?
    - 解决方法: 优先选择低噪声、低功耗的驱动器,确保ADC的稳定性和准确性。

    总结和推荐


    总体评价: AD4003/AD4007/AD4011 是一款高性能、低功耗的18位SAR ADC,非常适合需要高精度和高采样率的应用。其Easy Drive技术极大地简化了信号链的设计,而内置的过压保护和输入信号压缩功能进一步提高了系统的可靠性和灵活性。
    推荐使用: 适用于各种高精度数据采集、自动化测试设备、精密仪器等领域。对于追求高效能、低功耗和高可靠性的用户来说,这款产品是一个理想的选择。

AD4011BCPZ-RL7参数

参数
采样率 500Ksps
电压 - 电源,数字 1.71V~5.5V
架构 SAR
接口类型 DSP,MICROWIRE,QSPI,andSPI
通道数 1
输入类型 Differential
电压-电源,模拟 1.71V~1.89V
分辨率 18bit
信噪比 100.5dB
位数 18
长*宽*高 3mm*3mm*730μm
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

AD4011BCPZ-RL7厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

AD4011BCPZ-RL7数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES 模数转换器(ADC) ANALOG DEVICES AD4011BCPZ-RL7 AD4011BCPZ-RL7数据手册

AD4011BCPZ-RL7封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 213.3169
10+ ¥ 152.8718
25+ ¥ 137.1024
100+ ¥ 134.7864
250+ ¥ 132.4704
1500+ ¥ 130.1416
库存: 1454
起订量: 6 增量: 1
交货地:
最小起订量为:1
合计: ¥ 213.31
