AD1674KN

产品分类: 模数转换器(ADC)
厂牌: ANALOG DEVICES
产品描述: ±11.416.5 100Ksps 12bit 12 Parallel Single-Ended 5V SAR PDIP-28 通孔安装
供应商型号: CY-AD1674KN
供应商: Avnet
标准整包数: 1

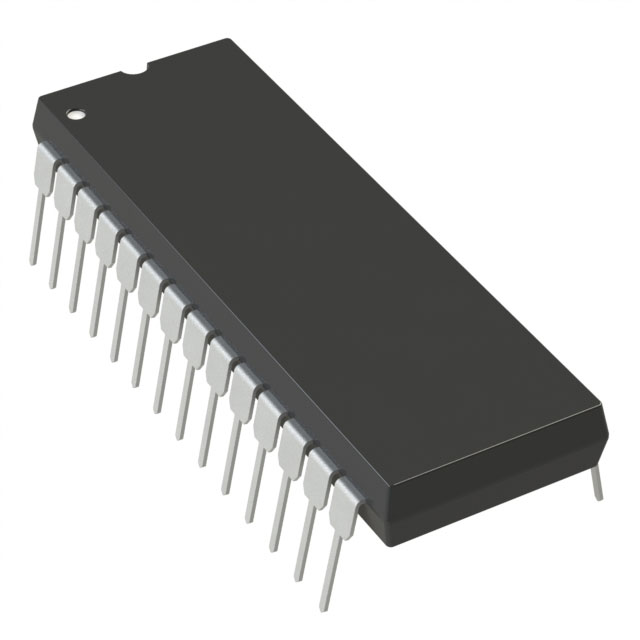

ANALOG DEVICES 模数转换器(ADC) AD1674KN

AD1674KN概述


    产品简介


    AD1674 12位模拟数字转换器是一款由Analog Devices公司设计的高性能集成电路。该芯片集成了采样保持放大器(SHA)、参考电压源、时钟和三态输出缓冲器,能够为微处理器提供直接连接接口。AD1674特别适用于信号处理和传统直流测量应用,广泛应用于工业自动化、医疗设备和航空航天等领域。

    技术参数


    | 参数 | AD1674J | AD1674K | AD1674A | AD1674B | AD1674T |
    |
    | 分辨率 | 12位 | 12位 | 12位 | 12位 | 12位 |
    | 内插非线性误差(INL) | ±1 LSB | ±1/2 LSB | ±1/2 LSB | ±1/2 LSB | ±1/2 LSB |
    | 差分非线性误差(DNL) | 12位 | 12位 | 12位 | 12位 | 12位 |
    | 单极偏移 | ±2 LSB (0°C) | ±2 LSB (0°C) | ±2 LSB (0°C) | ±2 LSB (0°C) | ±2 LSB (0°C) |
    | 双极偏移 | ±6 LSB (0°C) | ±4 LSB (0°C) | ±3 LSB (0°C) | ±3 LSB (0°C) | ±3 LSB (0°C) |
    | 满量程误差 | 0.1% FSR | 0.25% FSR | 0.1% FSR | 0.125% FSR | 0.125% FSR |
    | 工作温度范围 | 0°C至+70°C | 0°C至+70°C | -40°C至+85°C | -40°C至+85°C | -55°C至+125°C |

    产品特点和优势


    - 行业标准引脚布局:AD1674采用了与AD574A和AD674A相同的引脚布局,保证了与现有系统的兼容性。
    - 集成采样保持放大器:内置的采样保持放大器支持全奈奎斯特带宽,且用户透明,无需等待状态。
    - 直流和交流规范:除了传统的直流规范外,AD1674还全面规定了频率域的交流参数,如总谐波失真、信噪比和输入带宽。
    - 模拟操作:高精度激光调整比例和双极偏置电阻提供了四个校准范围:0 V至+10 V和0 V至+20 V单极,-5 V至+5 V和-10 V至+10 V双极。AD1674在+5 V和±12 V或±15 V电源下工作。
    - 灵活的数字接口:片上多模式三态输出缓冲器和接口逻辑允许直接连接到大多数微处理器。

    应用案例和使用建议


    应用案例
    AD1674适用于多种应用,包括工业自动化、医疗设备、航空航天等领域的信号处理和传统直流测量。例如,在工业自动化领域,AD1674可以用于温度传感器的信号采集,实现精准的数据监测和控制。
    使用建议
    1. 合理选择供电电源:确保供电电源稳定,避免因电压波动导致转换结果不准确。
    2. 外部参考电压缓冲:对于±12 V操作,应为内部参考电压提供缓冲,以提高稳定性。
    3. 注意接地问题:正确连接AGND和DGND,确保良好的接地效果,减少噪声干扰。

    兼容性和支持


    AD1674具有多个版本,包括塑料DIP、SOIC封装,以及陶瓷DIP封装。这些封装形式支持不同的工作温度范围,满足各种应用需求。Analog Devices公司提供详尽的技术支持和维护服务,确保用户能够高效利用这一高性能ADC。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 转换结果异常 | 确保供电电源稳定,检查外部参考电压缓冲是否正常。 |
    | 通信错误 | 检查CE和CS引脚设置是否正确,确保读写时序符合要求。 |
    | 输入信号超范围 | 根据具体应用选择合适的输入范围,确保输入信号在允许范围内。 |

    总结和推荐


    AD1674 12位模拟数字转换器以其出色的性能和广泛的适用范围,在工业自动化、医疗设备和航空航天等领域具有显著的应用价值。其行业标准的引脚布局和灵活的数字接口使得系统集成变得简单快捷。考虑到其稳定性和可靠性,我们强烈推荐AD1674用于需要高精度模拟信号转换的应用场合。

AD1674KN参数

参数
输入类型 Single-Ended
采样率 100Ksps
架构 SAR
分辨率 12bit
电压-电源,模拟 ±11.416.5
通道数 -
位数 12
信噪比 -
接口类型 Parallel
电压 - 电源,数字 5V
39.75mm(Max)
14.73mm(Max)
4.95mm(Max)
通用封装 PDIP-28
安装方式 通孔安装
应用等级 商用级
零件状态 停产
包装方式 管装

AD1674KN厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

AD1674KN数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES 模数转换器(ADC) ANALOG DEVICES AD1674KN AD1674KN数据手册

AD1674KN封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 39.026 ¥ 292.4098
库存: 1856
起订量: 4 增量: 1
交货地:
最小起订量为:1
合计: ¥ 292.4
直接购买
加入购物车
