首页  >  产品百科  >  ISL22511WFRU10Z-TK

ISL22511WFRU10Z-TK

产品分类: 数字电位器
产品描述: 150μA ±80ppm/℃ 线性 10KΩ 32 1 2.7V Non-Volatile 5.5V Pushbutton Potentiometer QFN 贴片安装,黏合安装 2.1mm*1.6mm*550μm
供应商型号: CY-ISL22511WFRU10Z-TK
供应商: Avnet
标准整包数: 1

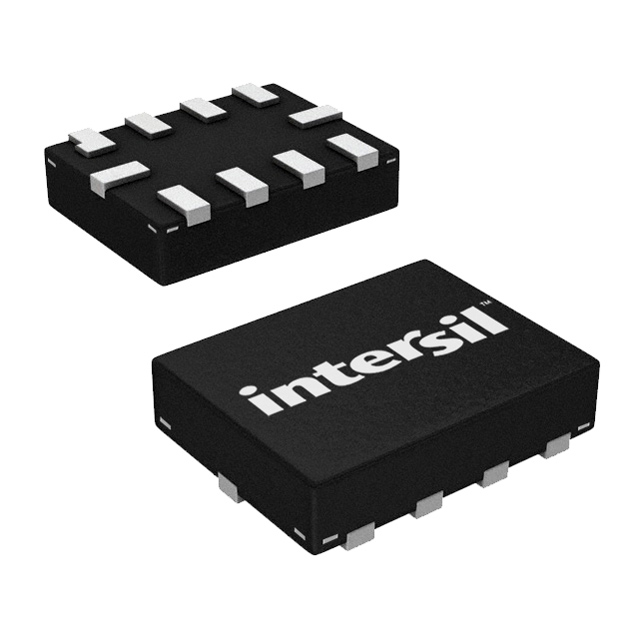

RENESAS ELECTRONICS 数字电位器 ISL22511WFRU10Z-TK

ISL22511WFRU10Z-TK概述


    产品简介


    产品类型: 数字控制电位器
    主要功能: 该产品是一款单按键控制的数字电位器(XDCP™),具有低噪声和低功耗的特点。
    应用领域: 主要应用于音量控制、LED/LCD亮度调节、对比度调整、编程偏置电压设置和阶梯网络构建等领域。

    技术参数


    - 温度范围: -40°C 到 +125°C
    - 供电电压: 2.7V 至 5.5V
    - 终端电压: 0 至 VCC
    - 最大终端电流: ±6mA
    - 封装选项:
    - 8 引脚 SOIC
    - 10 引脚 UTQFN (2.1mmx1.6mm)
    - 总电阻值:
    - W 选项:10kΩ
    - U 选项:50kΩ
    - 存储容量: 可储存多达 32 个位置的电位器状态
    - 数据保留: 50 年(在 T ≤ +55°C 下)

    产品特点和优势


    - 易用性: 用户可以通过单一按键控制来调整电位器位置。
    - 功耗: 设备具有低功耗特性,在待机模式下,最大功耗仅为 3µA。
    - 高可靠性: 可承受高达 1,000,000 次的数据变化而不失效。
    - 集成化设计: 采用领先的 UTQFN 封装,简化 PCB 布局。
    - 多功能性: 支持多种操作模式,如自动增量/减量,快速模式切换等。

    应用案例和使用建议


    - 音量控制: 通过单按键操作可以轻松实现音量的增减,适用于各种音响设备。
    - LED/LCD亮度控制: 使用该电位器可以方便地调节LED或LCD屏的亮度。
    - 建议: 在使用过程中应注意按键的按压时间,避免冗余操作;长时间按住按钮可激活关机模式,节省电量。

    兼容性和支持


    - 兼容性: 该产品支持与各类微控制器和其他电子元件的无缝连接。
    - 支持: 厂商提供详尽的技术文档和客户支持服务,帮助用户解决问题。

    常见问题与解决方案


    - 问题1: 如何避免静电损坏?
    解决方案: 按照正确的IC处理程序操作,采取适当的防静电措施。
    - 问题2: 电位器位置为何不稳定?
    解决方案: 确保按键的按压时间和顺序正确,尽量避免冗余操作。
    - 问题3: 如何进行手动存储操作?
    解决方案: 将ASE引脚保持在低电平,以启用自动存储;或者在适当时刻进行手动存储。

    总结和推荐


    总体而言,ISL22511是一款非常实用且高效的产品。它具备易于使用的单按键控制、可靠的长期存储能力和多种操作模式,使其在音量控制、亮度调节等多个领域具有广泛的应用前景。此外,该产品还具有良好的兼容性和丰富的技术支持。因此,强烈推荐这款产品用于相关领域的电子设计项目。

ISL22511WFRU10Z-TK参数

参数
最大工作供电电压 5.5V
抽头数 32
配置 Potentiometer
最小工作供电电压 2.7V
电路数 1
抽头类型 线性
温度系数 ±80ppm/℃
电阻值 10KΩ
存储器类型 Non-Volatile
典型供电电流 150μA
接口类型 Pushbutton
长*宽*高 2.1mm*1.6mm*550μm
通用封装 QFN
安装方式 贴片安装,黏合安装
应用等级 工业级
零件状态 在售
包装方式 散装,卷带包装

ISL22511WFRU10Z-TK厂商介绍

Renesas Electronics(瑞萨电子)是一家全球领先的半导体解决方案供应商,总部位于日本东京。公司专注于微控制器(MCU)、SoC(系统级芯片)、模拟、电源和功率器件等半导体产品的研发、制造和销售。

Renesas Electronics的产品主要分为以下几类:
1. 微控制器(MCU):广泛应用于工业自动化、汽车电子、消费电子等领域。
2. SoC(系统级芯片):集成了处理器、存储器、接口等组件,应用于物联网、智能设备等。
3. 模拟和电源器件:包括放大器、转换器、电源管理芯片等,应用于通信、医疗、工业控制等领域。
4. 功率器件:如MOSFET、IGBT等,应用于电力电子、新能源汽车等领域。

Renesas Electronics的优势在于:
1. 技术领先:拥有强大的研发实力,不断推出高性能、低功耗的创新产品。
2. 产品丰富:提供广泛的半导体产品线,满足不同应用领域的需求。
3. 客户服务:提供专业的技术支持和定制化解决方案,帮助客户实现产品优化。
4. 全球布局:在全球设有研发中心和销售网络,为客户提供便捷的本地化服务。

ISL22511WFRU10Z-TK数据手册

厂牌 PDF简要描述 下载
RENESAS ELECTRONICS 数字电位器 RENESAS ELECTRONICS ISL22511WFRU10Z-TK ISL22511WFRU10Z-TK数据手册

ISL22511WFRU10Z-TK封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
100+ $ 0.8001 ¥ 6.885
300+ $ 0.7928 ¥ 6.8229
500+ $ 0.7854 ¥ 6.7609
1000+ $ 0.7634 ¥ 6.4508
5000+ $ 0.7634 ¥ 6.4508
库存: 201
起订量: 146 增量: 1
交货地:
最小起订量为:100
合计: ¥ 688.5
