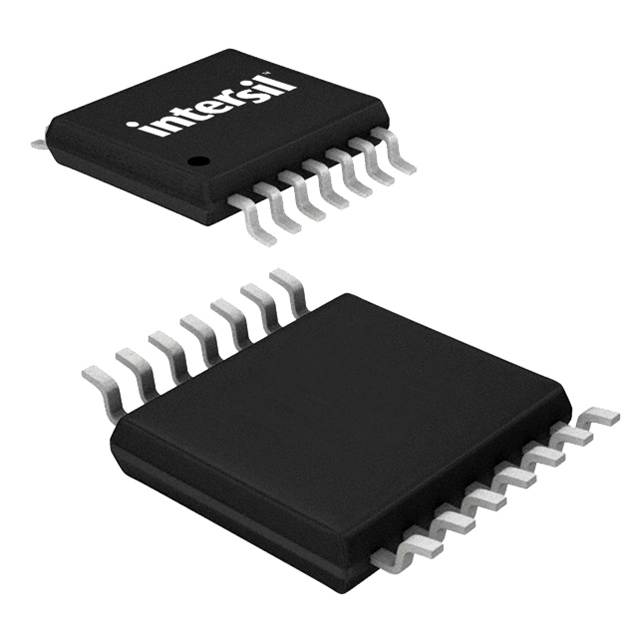

X95820WV14IZ-2.7T1

产品分类: 数字电位器
产品描述: 1mA ±45ppm/℃ 线性 10KΩ 256 2 2.7V Non-Volatile 5.5V I²C Potentiometer TSSOP-14 贴片安装,黏合安装 5mm*4.4mm*900μm
供应商型号: X95820WV14IZ-2.7T1TR-ND
供应商: Digi-Key
标准整包数: 2500
RENESAS ELECTRONICS 数字电位器 X95820WV14IZ-2.7T1

X95820WV14IZ-2.7T1概述

    FN8212:双数字控制电位器(XDCP™)的技术手册

    产品简介


    FN8212是Intersil公司设计的一种双数字控制电位器(XDCP™),其主要功能包括低噪声、低功耗以及I²C总线通信。该设备采用CMOS技术集成两个数字化控制电位器,通过电阻元素和CMOS开关实现。每个电位器均配备了易读写的易失性Wiper寄存器(WR)和非易失性初始值寄存器(IVR)。此外,FN8212支持多达八个设备共享一条I²C总线,使其非常适合于控制、参数调整和信号处理等多种应用。

    技术参数


    - 结构与功能:该设备包含两个数字化控制电位器,每个电位器具有256个电阻台阶,分辨率为0.4%。I²C串行接口提供灵活的通信能力,最多可以配置八个设备在同一总线上。
    - 电气特性:电位器的最大写入电流为±6mA,最大供电电压为5.5V。其内部电阻分为10kΩ和50kΩ两种版本。
    - 工作条件:工作温度范围为-40°C至85°C,存储温度范围为-65°C至150°C。
    - 供电与功耗:工作电压范围为2.7V至5.5V,典型功耗在5.5V时小于5µA。电位器寄存器的数据保持时间超过50年(≤75°C)。
    - 封装与兼容性:采用14引脚TSSOP封装,符合RoHS标准。

    产品特点和优势


    - 紧凑设计:两个电位器集成在一个小封装内,占用空间少,方便集成。
    - 高可靠性:支持高达150,000次数据更改,确保长期稳定工作。
    - 兼容性强:支持I²C总线,可轻松集成到多种系统中。
    - 低功耗:待机电流低至5µA,非常适合电池供电设备。

    应用案例和使用建议


    - 控制应用:适用于需要精准控制的应用,例如音频音量调节、照明亮度调节等。
    - 参数调整:适合用于工业自动化中的参数调整,例如温度传感器校准。
    - 信号处理:可用于模拟信号处理,例如滤波器设计中的电阻调节。
    使用建议:
    - 在使用前请确保所有接线正确,特别是电源线和接地线。
    - 确保供电电压在规定的范围内,以防止损坏电位器。
    - 在连接到I²C总线之前,确认所有其他设备的地址不冲突。

    兼容性和支持


    - 兼容性:与其他支持I²C协议的微控制器和电路板兼容,便于集成。
    - 技术支持:Intersil提供了详尽的技术文档和支持,包括用户手册、数据手册和技术解答。

    常见问题与解决方案


    - Q: 如何进行非易失性写入操作?
    - A: 首先设置好地址字节,然后进行写入操作。确保总线处于空闲状态。
    - Q: 如何避免数据错误?
    - A: 在数据传输过程中保持稳定的时钟频率,确保数据信号的完整性。
    - Q: 电源电压过低时如何影响设备?
    - A: 当电源电压低于1.8V时,设备可能无法正常工作。建议始终使用符合规定的工作电压范围内的电源。

    总结和推荐


    FN8212是一款高度集成、多功能且易于使用的电位器设备。其出色的性能和广泛的适用性使其成为众多应用场景的理想选择。对于需要数字控制电位器的应用来说,这款设备是一个值得考虑的优秀解决方案。无论是从功能还是性价比来看,FN8212都是一款非常值得推荐的产品。

X95820WV14IZ-2.7T1参数

参数
最大工作供电电压 5.5V
典型供电电流 1mA
抽头数 256
温度系数 ±45ppm/℃
配置 Potentiometer
最小工作供电电压 2.7V
电路数 2
电阻值 10KΩ
抽头类型 线性
存储器类型 Non-Volatile
接口类型 I²C
长*宽*高 5mm*4.4mm*900μm
通用封装 TSSOP-14
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装
