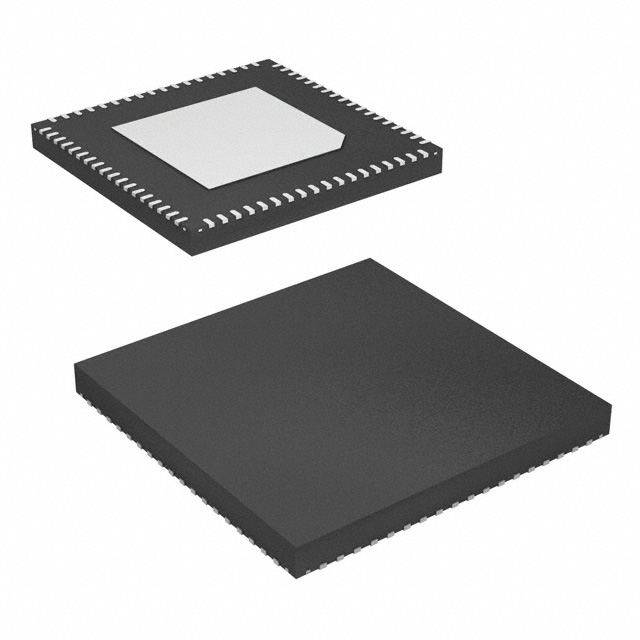

KAD5512P-50Q72

产品分类: 模数转换器(ADC)
产品描述: 1.7V~1.9V 65.9dB 500Msps 12bit 1 12 LVDS,Parallel Differential 1.7V~1.9V SAR QFN 贴片安装 10mm*10mm*600μm
供应商型号: 968-KAD5512P-50Q72
供应商: Mouser
标准整包数: 1
RENESAS ELECTRONICS 模数转换器(ADC) KAD5512P-50Q72

KAD5512P-50Q72概述

    KAD5512P-50:高性能12位500MSPS模拟数字转换器

    产品简介


    KAD5512P-50 是一种低功耗、高性能的12位500MSPS模拟数字转换器(ADC),由Intersil公司利用其独有的FemtoCharge™技术开发而成。这款ADC是10位、12位和14位系列中的一员,采样率范围从125MSPS到500MSPS。KAD5512P-50适用于多种高要求应用领域,如雷达和卫星天线阵列处理、宽带通信和高性能数据采集系统。

    技术参数


    - SNR(信噪比): 65.9dBFS (fIN=105MHz, -1dBFS)
    - SFDR(无杂散动态范围): 82.0dBc (fIN=105MHz, -1dBFS)
    - 总功耗: 432mW
    - 功耗范围: 正常模式下为432-460mW,睡眠模式下为2-6mW
    - 输入全范围电压: 1.40-1.54VP-P(差分)
    - 最大转换率: 500MSPS
    - 最小转换率: 80MSPS
    - 功耗电流: 模拟电源电流(IAVDD)171-188mA,数字电源电流(IOVDD)3-76mA(LVDS)
    - 时钟输入电压范围: 0.9V
    - 输出格式: 二进制、格雷码或补码
    - 串行外设接口 (SPI): 支持配置和控制
    - 供电电压: 模拟供电电压AVDD(1.7-1.9V),数字供电电压OVDD(1.7-1.9V)

    产品特点和优势


    - 双核交错设计: 利用两个时间交错的12位250MSPS ADC核心达到500MSPS的最大采样率。
    - 灵活配置: SPI接口提供广泛的可配置性和精细的匹配调整(增益、偏移、倾斜)。
    - 高速带宽: 1.3GHz模拟输入带宽和60fs的时钟抖动。
    - 低功耗: 低至2mW的睡眠模式功耗。
    - 集成自校正: 内部时钟管理,自动校正交错带来的失真。
    - 多功能输出格式: 可选LVDS或CMOS输出格式,满足不同应用场景需求。

    应用案例和使用建议


    KAD5512P-50适合广泛的应用场景,例如:
    - 雷达和卫星天线阵列处理: 需要高精度和高速度的数据处理。
    - 宽带通信: 高频段信号的接收和解调需要高速ADC。
    - 高性能数据采集系统: 如医疗成像和工业自动化等领域。
    使用建议:
    - 确保电源稳定,避免电源波动对ADC性能的影响。
    - 考虑噪声隔离和接地设计,减少外界干扰。
    - 通过外部校准来最小化时钟偏移和增益误差。

    兼容性和支持


    - 兼容性: KAD5512P-50可以与相同系列的其他ADC无缝兼容,具有不同的分辨率和采样率。
    - 支持和服务: Intersil提供详细的技术文档和支持服务,包括在线资源和技术支持热线。

    常见问题与解决方案


    - Q: 如何降低功耗?
    - A: 使用Nap或Sleep模式,特别是在低速或空闲状态下。
    - Q: 如何确保采样精度?
    - A: 使用内部校准功能和精细的SPI配置来减小失真。
    - Q: 如何优化电路布局?
    - A: 分割模拟和数字接地平面,合理布置旁路电容和滤波器。

    总结和推荐


    KAD5512P-50是一款优秀的高性能ADC,拥有出色的信噪比、高速带宽和低功耗特性。适用于各种高要求应用领域,特别是雷达、卫星天线阵列处理和宽带通信系统。我们强烈推荐此款产品用于需要高性能、高速度数据处理的应用场景。总体而言,它在同类产品中表现优异,性价比高,值得信赖。

KAD5512P-50Q72参数

参数
输入类型 Differential
架构 SAR
接口类型 LVDS,Parallel
电压-电源,模拟 1.7V~1.9V
分辨率 12bit
信噪比 65.9dB
电压 - 电源,数字 1.7V~1.9V
位数 12
采样率 500Msps
通道数 1
长*宽*高 10mm*10mm*600μm
通用封装 QFN
安装方式 贴片安装
包装方式 托盘
