X9241AYVIZ

产品分类: 数字电位器
产品描述: 3mA ±300ppm/℃ 线性 2KΩ 64 4 Non-Volatile 5.5V I²C Potentiometer TSSOP-20 贴片安装 6.6mm*4.5mm*1.05mm
供应商型号: 968-X9241AYVIZ
供应商: Mouser
标准整包数: 1

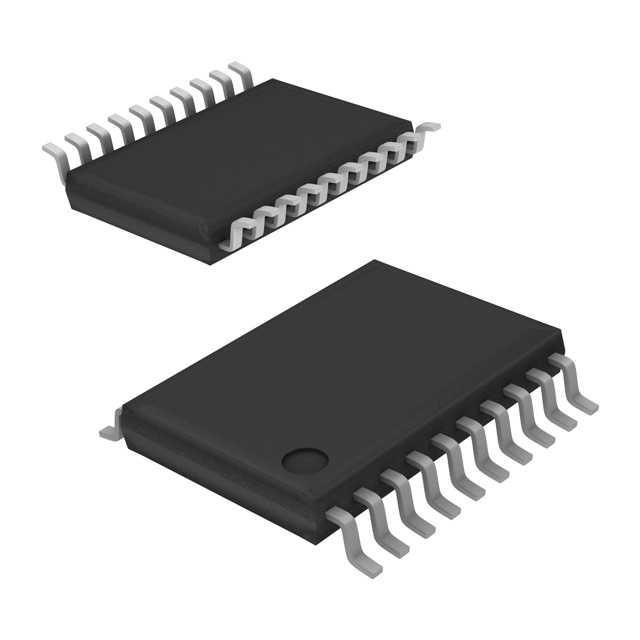

RENESAS ELECTRONICS 数字电位器 X9241AYVIZ

X9241AYVIZ概述


    产品简介


    X9241A是一款集成了四路数字控制电位器(XDCP)的单芯片CMOS微电路。该电位器通过一个2线串行接口进行控制,具有低功耗、非易失性存储和高可靠性等特点。X9241A特别适用于控制、参数调整和信号处理等应用场合。

    技术参数


    - 包装类型:塑料DIP、SOIC和TSSOP
    - 工作电压范围:+5V, -3.0V
    - 终端电压:±10%
    - 工作温度范围:0°C至+70°C或-40°C至+85°C
    - 数据保留时间:100年
    - 写入耐久性:每寄存器每比特100,000次
    - 封装形式:20引脚DIP、20引脚TSSOP和20引脚SOIC
    - 分辨率:每个电位器64个台阶
    - 非易失性存储容量:16字节

    产品特点和优势


    - 集成度高:集成了四路电位器,减少了PCB面积和成本。
    - 非易失性存储:数据断电后不会丢失,确保系统参数的持久性。
    - 可靠性高:设计寿命长,可承受大量数据变化。
    - 多功能接口:支持直接读写和传输电位器位置。
    - 低功耗:采用低功耗CMOS技术,适合电池供电设备。

    应用案例和使用建议


    应用案例
    X9241A广泛应用于各种需要精密控制和参数调整的场合,例如汽车电子、工业自动化、家用电器等。例如,在汽车音响系统中,它可以用于调节音量、平衡和音效设置。
    使用建议
    1. 参数初始化:在使用前先将初始参数加载到Data Registers中,以确保设备在启动时处于预定状态。
    2. 负载连接:在配置电位器时,应注意负载的连接方式,以避免过载和损坏。
    3. 温度管理:由于工作温度范围有限,确保设备工作在规定的温度范围内,以避免性能下降或损坏。

    兼容性和支持


    - 兼容性:X9241A支持标准的2线串行接口协议,可以方便地与大多数微控制器和处理器兼容。
    - 支持和服务:Intersil公司提供了详细的文档和技术支持,帮助用户更好地理解和使用该产品。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 无法识别设备地址 | 确认地址输入正确无误,并且地址线没有短路或断开 |
    | 写入失败 | 检查电源电压是否稳定,确认操作步骤符合指令规范 |
    | 数据传输错误 | 检查时序设置,确保数据在SCL低电平时改变 |

    总结和推荐


    X9241A以其高集成度、非易失性存储和高可靠性等特性,成为电子控制系统中的理想选择。其广泛应用的适应性和丰富的功能使其在市场上具有较强的竞争力。综上所述,我强烈推荐使用这款产品,特别是在需要多通道精密控制和参数调整的应用中。

X9241AYVIZ参数

参数
最大工作供电电压 5.5V
电阻值 2KΩ
配置 Potentiometer
抽头类型 线性
接口类型 I²C
抽头数 64
温度系数 ±300ppm/℃
最小工作供电电压 -
存储器类型 Non-Volatile
典型供电电流 3mA
电路数 4
长*宽*高 6.6mm*4.5mm*1.05mm
通用封装 TSSOP-20
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 管装

X9241AYVIZ厂商介绍

Renesas Electronics(瑞萨电子)是一家全球领先的半导体解决方案供应商,总部位于日本东京。公司专注于微控制器(MCU)、SoC(系统级芯片)、模拟、电源和功率器件等半导体产品的研发、制造和销售。

Renesas Electronics的产品主要分为以下几类:
1. 微控制器(MCU):广泛应用于工业自动化、汽车电子、消费电子等领域。
2. SoC(系统级芯片):集成了处理器、存储器、接口等组件,应用于物联网、智能设备等。
3. 模拟和电源器件:包括放大器、转换器、电源管理芯片等,应用于通信、医疗、工业控制等领域。
4. 功率器件:如MOSFET、IGBT等,应用于电力电子、新能源汽车等领域。

Renesas Electronics的优势在于:
1. 技术领先:拥有强大的研发实力,不断推出高性能、低功耗的创新产品。
2. 产品丰富:提供广泛的半导体产品线,满足不同应用领域的需求。
3. 客户服务:提供专业的技术支持和定制化解决方案,帮助客户实现产品优化。
4. 全球布局:在全球设有研发中心和销售网络,为客户提供便捷的本地化服务。

X9241AYVIZ数据手册

厂牌 PDF简要描述 下载
RENESAS ELECTRONICS 数字电位器 RENESAS ELECTRONICS X9241AYVIZ X9241AYVIZ数据手册

X9241AYVIZ封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 22.862 ¥ 193.1839
10+ $ 15.2388 ¥ 128.7679
25+ $ 15.2064 ¥ 128.4941
50+ $ 12.3012 ¥ 103.9451
75+ $ 12.2796 ¥ 103.7626
库存: 413
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 193.18
直接购买
加入购物车
