X9271UV14IZ-2.7T1

产品分类: 数字电位器
产品描述: 400μA ±300ppm/℃ 线性 50KΩ 256 1 2.7V Non-Volatile 5.5V SPI Potentiometer TSSOP-14 贴片安装,黏合安装 5mm*4.4mm*900μm
供应商型号: Q-X9271UV14IZ-2.7T1
供应商: 国内现货
标准整包数: 0
RENESAS ELECTRONICS 数字电位器 X9271UV14IZ-2.7T1

X9271UV14IZ-2.7T1概述


    产品简介


    X9271单电源/低功耗/256抽头/串行接口数字控制电位计(XDCP™)
    X9271是一种集成的单通道数字化控制电位计,采用CMOS工艺制造。该电位计利用255个电阻单元串联形成一个电阻阵列,每个单元之间都有连接到滑动端子的接点开关。通过SPI总线接口,用户可以控制滑动端子的位置。此外,该电位计还配备了一个易失性滑动计数寄存器(WCR)和四个非易失性数据寄存器,这些都可以直接由用户读写。
    X9271电位计可用于多种应用,如控制、参数调整、信号处理等,特别适用于单电源供电系统。

    技术参数


    - 电阻抽头数: 256个
    - 接口: SPI串行接口,支持写入、读取和传输操作
    - 滑动电阻: 100Ω(典型值),在VCC=5V条件下
    - 数据寄存器数量: 16个非易失性数据寄存器
    - 电源电压范围: 2.7V至5.5V
    - 端到端电阻: 50kΩ
    - 数据保持时间: 100年
    - 耐久性: 每个寄存器每比特可进行100,000次数据变更

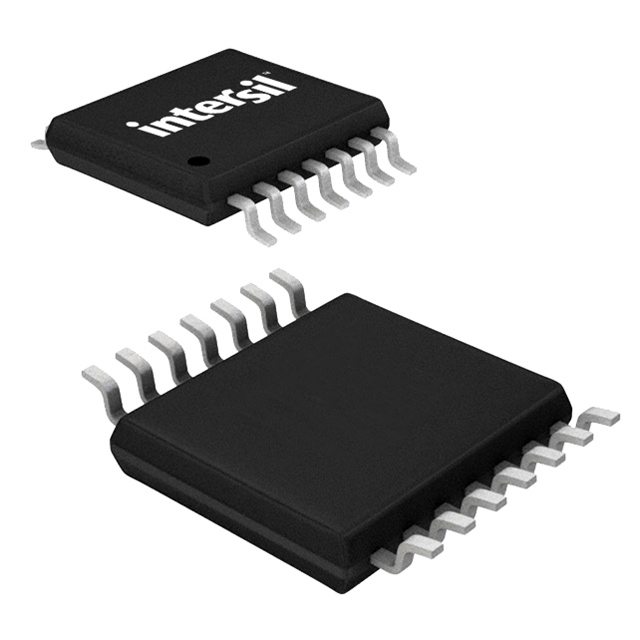

    - 封装: 14引脚TSSOP封装
    - 功耗: 站立电流<3µA最大
    - 兼容性: 符合RoHS标准,无铅+退火可选

    产品特点和优势


    - 多功能性: 可用作三端口电位计或两端口可变电阻,适用于多种电路应用。
    - 高精度: 提供256个精确的电阻抽头,确保稳定的性能。
    - 非易失性存储: 支持多个滑动位置的非易失性存储,保证断电后的设置恢复。
    - 低功耗: 最大站立电流仅为3µA,适合低功耗应用。
    - 高数据保留能力: 100年的数据保留时间,确保长期可靠。
    - 可靠性: 经过100,000次数据变化耐久测试,确保长期稳定运行。

    应用案例和使用建议


    应用案例
    - 电压放大器: 调整增益以适应不同需求。
    - 通信系统: 控制LED发射器的功率水平。
    - 无线系统: 设置RF功率放大器的直流偏置点。
    - 温度控制系统: 调节传感器的偏移和增益误差。
    使用建议
    - 系统设计: 在设计时考虑使用14引脚TSSOP封装,确保合适的PCB布局和散热。
    - 编程和调试: 利用SPI接口的详细指令集,编写程序来控制电位计的滑动位置。
    - 稳定性测试: 进行长时间稳定性测试,确保数据寄存器的可靠性和滑动位置的一致性。

    兼容性和支持


    X9271电位计支持SPI串行接口,可以方便地与各种微控制器和外围设备配合使用。厂商提供了详细的文档和技术支持,用户可以在需要时查阅。

    常见问题与解决方案


    - 问题: 设备初始化时无法读取数据。
    - 解决方案: 确保CS(片选)引脚在操作前处于低电平状态。
    - 问题: 电位计滑动位置不正确。
    - 解决方案: 检查SPI命令序列是否正确,并重新写入正确的WCR值。
    - 问题: 电位计数据丢失。
    - 解决方案: 确认电源管理机制是否正确,确保断电后数据能够正确恢复。

    总结和推荐


    X9271是一款高性能的数字控制电位计,具有广泛的应用范围和强大的功能。它在多种电路应用中表现出色,特别是在单电源供电系统中表现尤为突出。其优秀的数据保留能力和耐久性使其成为市场上最具竞争力的产品之一。建议在设计需要高精度和可靠性控制的电路时优先选择X9271。
    总之,X9271凭借其卓越的功能和可靠性,是电子元器件市场中的优质选择,值得强烈推荐。

X9271UV14IZ-2.7T1参数

参数
抽头数 256
接口类型 SPI
配置 Potentiometer
典型供电电流 400μA
最小工作供电电压 2.7V
温度系数 ±300ppm/℃
电阻值 50KΩ
最大工作供电电压 5.5V
抽头类型 线性
存储器类型 Non-Volatile
电路数 1
长*宽*高 5mm*4.4mm*900μm
通用封装 TSSOP-14
安装方式 贴片安装,黏合安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

X9271UV14IZ-2.7T1厂商介绍

Renesas Electronics(瑞萨电子)是一家全球领先的半导体解决方案供应商,总部位于日本东京。公司专注于微控制器(MCU)、SoC(系统级芯片)、模拟、电源和功率器件等半导体产品的研发、制造和销售。

Renesas Electronics的产品主要分为以下几类:
1. 微控制器(MCU):广泛应用于工业自动化、汽车电子、消费电子等领域。
2. SoC(系统级芯片):集成了处理器、存储器、接口等组件,应用于物联网、智能设备等。
3. 模拟和电源器件:包括放大器、转换器、电源管理芯片等,应用于通信、医疗、工业控制等领域。
4. 功率器件:如MOSFET、IGBT等,应用于电力电子、新能源汽车等领域。

Renesas Electronics的优势在于:
1. 技术领先:拥有强大的研发实力,不断推出高性能、低功耗的创新产品。
2. 产品丰富:提供广泛的半导体产品线,满足不同应用领域的需求。
3. 客户服务:提供专业的技术支持和定制化解决方案,帮助客户实现产品优化。
4. 全球布局:在全球设有研发中心和销售网络,为客户提供便捷的本地化服务。

X9271UV14IZ-2.7T1数据手册

厂牌 PDF简要描述 下载
RENESAS ELECTRONICS 数字电位器 RENESAS ELECTRONICS X9271UV14IZ-2.7T1 X9271UV14IZ-2.7T1数据手册

X9271UV14IZ-2.7T1封装设计

查看详情并下载
Symbol
Footprint
3D Model
