首页  >  产品百科  >  X9241AMVIZT1

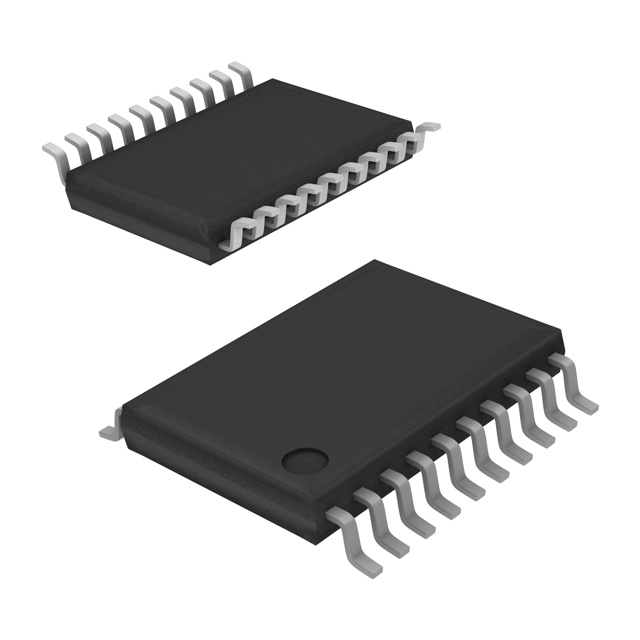

X9241AMVIZT1

产品分类: 数字电位器
产品描述: 3mA ±300ppm/℃ 线性 2KΩ,10KΩ,10KΩ,50KΩ 64 4 Non-Volatile 5.5V I²C Potentiometer TSSOP-20 贴片安装,黏合安装 6.6mm*4.5mm*1.05mm
供应商型号: 20-X9241AMVIZT1DKR-ND
供应商: Digi-Key
标准整包数: 1
RENESAS ELECTRONICS 数字电位器 X9241AMVIZT1

X9241AMVIZT1概述

    X9241A Quad Digital Controlled Potentiometers (XDCP™) 高级技术手册

    产品简介


    X9241A 是一款集成了四通道数字控制电位计(XDCP)的单片微电路,适用于多种应用场合。该器件可通过2线串行接口进行编程,能够精确调节电阻值,适用于控制、参数调整和信号处理等领域。通过非易失性存储技术,X9241A 能够在电源断开后保持设置状态,确保可靠的数据保存。

    技术参数


    - 产品类型:四通道数字控制电位计(XDCP)
    - 主要功能:电压调节、阻值调节
    - 电气特性:最大终端电压为+5V和-3.0V
    - 工作温度范围:商业级(0°C到+70°C),工业级(-40°C到+85°C)
    - 分辨率:每个电位计64个分接点
    - 封装形式:20引脚塑料DIP、20引脚TSSOP、20引脚SOIC
    - 电气特性
    - 终端电压:+5V, -3.0V
    - 最大电流:4mA(2kΩ)、3mA(10kΩ和50kΩ)
    - 电源电流:3mA(活动模式)、200µA到500µA(待机模式)

    产品特点和优势


    - 集成度高:单个封装内集成四个电位计
    - 低功耗:采用低功耗CMOS工艺
    - 高可靠性:耐久性达10万次数据更改,数据保留长达100年
    - 高灵活性:可通过2线串行接口直接读写电位计的位置
    - 多样的电阻配置:可选2kΩ、10kΩ、50kΩ,也可组合使用

    应用案例和使用建议


    - 应用案例:可广泛应用于自动控制系统、仪器仪表、医疗设备等。例如,在自动控制设备中,X9241A可以用于调节传感器信号的增益,以适应不同的输入范围。
    - 使用建议:在使用X9241A时,需注意其工作温度范围和供电电压限制。对于高温或低温环境的应用,选择工业级封装更为合适。在设计电路时,合理设置电位计的位置,并考虑噪声抑制时间常数(Ti)以保证通信的稳定性。

    兼容性和支持


    - 兼容性:X9241A 支持标准的2线串行接口,易于与其他设备集成。不同的封装形式使得安装和布局更加灵活。
    - 支持信息:InterSil提供详尽的技术文档和支持服务,帮助用户解决在设计和使用过程中可能遇到的问题。

    常见问题与解决方案


    - 问题1:如何正确初始化X9241A?
    - 解决方法:按照推荐的上电顺序,先给VCC供电,然后给电位计引脚供电。确保VCC达到90%最终值后再接入电位计引脚,以避免初始化错误。

    - 问题2:如何进行数据的非易失性存储?
    - 解决方法:通过“全局XFR WCR至数据寄存器”指令将当前Wiper Counter Register的内容写入数据寄存器,以实现数据的非易失性存储。

    总结和推荐


    X9241A是一款高性能的四通道数字控制电位计,具有高集成度、低功耗和高可靠性等特点。它广泛适用于各种控制、参数调整和信号处理应用,特别适合需要高精度和稳定性的场合。鉴于其强大的功能和广泛的适用范围,我们强烈推荐X9241A作为新一代数字控制电位计的首选产品。

X9241AMVIZT1参数

参数
抽头数 64
电阻值 2KΩ,10KΩ,10KΩ,50KΩ
温度系数 ±300ppm/℃
配置 Potentiometer
电路数 4
存储器类型 Non-Volatile
抽头类型 线性
最大工作供电电压 5.5V
最小工作供电电压 -
接口类型 I²C
典型供电电流 3mA
长*宽*高 6.6mm*4.5mm*1.05mm
通用封装 TSSOP-20
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

X9241AMVIZT1厂商介绍

Renesas Electronics(瑞萨电子)是一家全球领先的半导体解决方案供应商,总部位于日本东京。公司专注于微控制器(MCU)、SoC(系统级芯片)、模拟、电源和功率器件等半导体产品的研发、制造和销售。

Renesas Electronics的产品主要分为以下几类:
1. 微控制器(MCU):广泛应用于工业自动化、汽车电子、消费电子等领域。
2. SoC(系统级芯片):集成了处理器、存储器、接口等组件,应用于物联网、智能设备等。
3. 模拟和电源器件:包括放大器、转换器、电源管理芯片等,应用于通信、医疗、工业控制等领域。
4. 功率器件:如MOSFET、IGBT等,应用于电力电子、新能源汽车等领域。

Renesas Electronics的优势在于:
1. 技术领先:拥有强大的研发实力,不断推出高性能、低功耗的创新产品。
2. 产品丰富:提供广泛的半导体产品线,满足不同应用领域的需求。
3. 客户服务:提供专业的技术支持和定制化解决方案,帮助客户实现产品优化。
4. 全球布局:在全球设有研发中心和销售网络,为客户提供便捷的本地化服务。

X9241AMVIZT1数据手册

厂牌 PDF简要描述 下载
RENESAS ELECTRONICS 数字电位器 RENESAS ELECTRONICS X9241AMVIZT1 X9241AMVIZT1数据手册

X9241AMVIZT1封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 16.848 ¥ 140.9967
10+ $ 12.0869 ¥ 101.1521
25+ $ 10.8626 ¥ 90.9063
100+ $ 9.4955 ¥ 79.4656
250+ $ 8.8339 ¥ 73.9286
500+ $ 8.437 ¥ 70.6071
库存: 2500
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 140.99
