ISL22317WFRTZ

产品分类: 数字电位器
产品描述: 1.75mA ±10ppm/℃ 线性 10KΩ 128 1 2.7V Non-Volatile 5.5V I²C Potentiometer DFN 贴片安装 3mm*3mm*750μm
供应商型号: ISL22317WFRTZ-ND
供应商: Digi-Key
标准整包数: 1

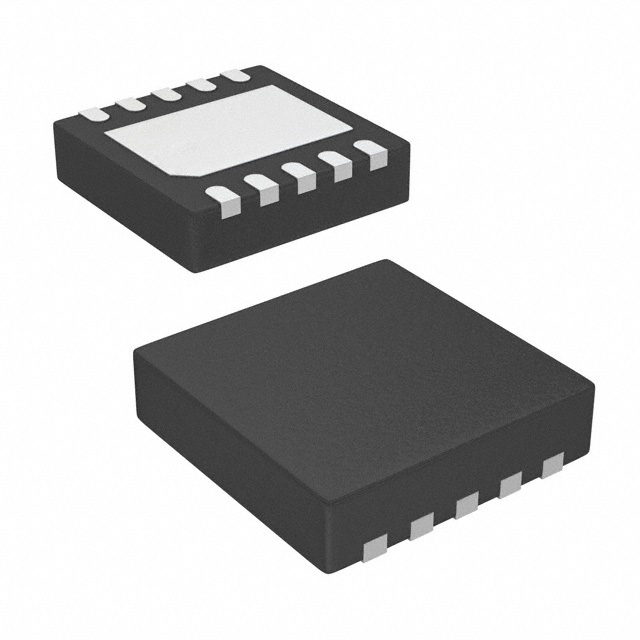

RENESAS ELECTRONICS 数字电位器 ISL22317WFRTZ

ISL22317WFRTZ概述

    ISL22317 精密单数字控电位计 (XDCP™)

    产品简介


    ISL22317 是一款高精度、低噪声、低功耗的集成数字控制电位计(XDCP™),它具有 128 拍的触摸点,支持 I2C 总线接口。ISL22317 能够通过用户通过 I2C 总线接口来控制电位计的滑动端位置,具有一个易挥发的滑动寄存器 (WR) 和一个非易挥发的初始值寄存器 (IVR),允许用户直接读写这些寄存器。在上电时,该设备会召回 DCP 的 IVR 到 WR。
    ISL22317 广泛应用于控制、参数调整、信号处理等多种场景,如设定精确的电流值、取代复杂的补偿电路以存储所需的电阻值等。通过外部参考电阻器,ISL22317 可以精确地模拟外部电阻器的阻值及其温度系数。

    技术参数


    - 总电阻:
    - W 选项:10 kΩ
    - U 选项:50 kΩ
    - T 选项:100 kΩ
    - 温度系数:
    - ±10 ppm/°C
    - 电源电压范围:
    - 单电源:2.7V 至 5.5V
    - 工作温度范围:
    - -40°C 至 +125°C
    - 耐久性:
    - 1,000,000 循环次数
    - 50 年保质期(温度 ≤ +55°C)
    - 15 年保质期(温度 ≤ +125°C)
    - 封装:
    - 10 引脚 TDFN 封装,厚度最大 0.75 mm

    产品特点和优势


    - 精度高: 99% 典型精度,滑动端电阻为零补偿,确保了高度的精准性。
    - 易于控制: 支持 I2C 串行接口,便于集成到现有系统。
    - 非易失性存储: 内置 EEPROM 存储器,可保存滑动端位置,保证长期稳定性。
    - 紧凑设计: 采用小型 10 引脚 TDFN 封装,适合空间受限的应用。

    应用案例和使用建议


    - 应用案例:
    - 在直流边际测试和背光控制中设置精确的电流值。
    - 在测量和测试电路中设定精确的电阻值。
    - 在模拟电路中调整特定电阻值。
    - 使用建议:
    - 当 RH 端连接到 GND 时,推荐同时将 REFB 端连接到 GND 以提高精度。
    - 靠近 VCC 引脚放置 1μF 和 0.1μF 的耦合电容器,以确保稳定运行。

    兼容性和支持


    - 兼容性: 与标准 I2C 总线兼容,可与其他 I2C 设备协同工作。
    - 支持: 供应商提供全面的技术支持和售后保障。

    常见问题与解决方案


    - Q: 如何确认写入操作完成?
    - A: 读取 ACR 寄存器,检查 WIP 位是否为 0。若不为 0,则重复读取操作。

    - Q: 如何设定电阻精度?
    - A: 使用外部参考电阻器并根据应用需求选择适当的电阻选项(10kΩ、50kΩ 或 100kΩ)。

    总结和推荐


    ISL22317 提供了出色的精度和稳定性,适用于多种高要求的应用场景。其紧凑的设计和广泛的兼容性使其成为许多系统的理想选择。基于上述特点和优势,强烈推荐在需要高精度和高可靠性的场合使用 ISL22317。

ISL22317WFRTZ参数

参数
最大工作供电电压 5.5V
存储器类型 Non-Volatile
抽头类型 线性
抽头数 128
电路数 1
温度系数 ±10ppm/℃
最小工作供电电压 2.7V
典型供电电流 1.75mA
接口类型 I²C
配置 Potentiometer
电阻值 10KΩ
长*宽*高 3mm*3mm*750μm
通用封装 DFN
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 管装

ISL22317WFRTZ厂商介绍

Renesas Electronics(瑞萨电子)是一家全球领先的半导体解决方案供应商,总部位于日本东京。公司专注于微控制器(MCU)、SoC(系统级芯片)、模拟、电源和功率器件等半导体产品的研发、制造和销售。

Renesas Electronics的产品主要分为以下几类:
1. 微控制器(MCU):广泛应用于工业自动化、汽车电子、消费电子等领域。
2. SoC(系统级芯片):集成了处理器、存储器、接口等组件,应用于物联网、智能设备等。
3. 模拟和电源器件:包括放大器、转换器、电源管理芯片等,应用于通信、医疗、工业控制等领域。
4. 功率器件:如MOSFET、IGBT等,应用于电力电子、新能源汽车等领域。

Renesas Electronics的优势在于:
1. 技术领先:拥有强大的研发实力,不断推出高性能、低功耗的创新产品。
2. 产品丰富:提供广泛的半导体产品线,满足不同应用领域的需求。
3. 客户服务:提供专业的技术支持和定制化解决方案,帮助客户实现产品优化。
4. 全球布局:在全球设有研发中心和销售网络,为客户提供便捷的本地化服务。

ISL22317WFRTZ数据手册

厂牌 PDF简要描述 下载
RENESAS ELECTRONICS 数字电位器 RENESAS ELECTRONICS ISL22317WFRTZ ISL22317WFRTZ数据手册

ISL22317WFRTZ封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 4.6656 ¥ 39.4243
10+ $ 2.9016 ¥ 24.2828
100+ $ 2.0179 ¥ 16.8874
300+ $ 1.7481 ¥ 14.6291
500+ $ 1.6462 ¥ 13.7764
1000+ $ 1.5276 ¥ 12.784
2500+ $ 1.508 ¥ 12.6201
库存: 1463
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 39.42
直接购买
加入购物车
