X9317WM8ZT1

产品分类: 数字电位器
产品描述: 50μA ±300ppm/℃ 线性 10KΩ 100 1 Non-Volatile 5.5V Up/Down(U/D,INC,CS) Potentiometer MSOP-8 贴片安装,黏合安装 3.05mm*3.05mm*950μm
供应商型号: Q-X9317WM8ZT1
供应商: 期货订购
标准整包数: 2500

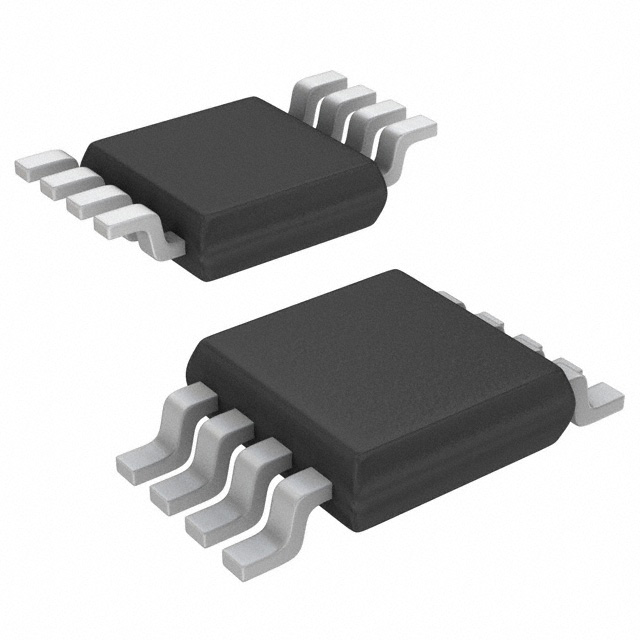

RENESAS ELECTRONICS 数字电位器 X9317WM8ZT1

X9317WM8ZT1概述

    X9317 数字控制电位器 (XDCP™) 技术手册

    产品简介


    X9317 是一款数字控制电位器 (XDCP™),属于固态电位器。该器件由电阻阵列、开关、控制部分和非易失性存储器组成。电阻阵列由99个电阻单元构成,并通过开关网络实现电位器功能。电位器的位置可通过三线串行接口进行控制。X9317 主要应用于电压调节、偏置控制、增益调整等多个领域。

    技术参数


    - 电阻范围:总电阻值为10kΩ、50kΩ和100kΩ,阻值变化范围为±20%。
    - 电源电压:2.7V至5.5V。
    - 功耗:低功耗CMOS设计,工作电流小于5µA(待机模式)。
    - 温度系数:总电阻的温度系数为±300ppm/°C。
    - 输入电压范围:-1V到+7V。
    - 绝对最大额定值:工作温度范围为-65°C到+135°C。
    - 封装选项:可选8脚SOIC、TSSOP和MSOP封装,符合RoHS标准。

    产品特点和优势


    1. 固态电位器:具备高可靠性和长寿命(数据保持时间达100年)。
    2. 灵活控制:通过三线串行接口进行数字控制,易于集成到系统中。
    3. 耐温性:全温范围内均能稳定工作,适应多种应用场景。
    4. 低功耗:在待机状态下仅需少量功率,提高系统整体能效。

    应用案例和使用建议


    X9317 可广泛应用于LCD偏置控制、直流偏置调整、增益和偏移微调、激光二极管偏置控制等领域。例如,在电压调节器输出控制中,X9317 能够提供精确的电阻调节功能,从而稳定电压输出。使用时,建议遵循正确的上电和下电顺序,以避免误操作引起的不必要变化。

    兼容性和支持


    X9317 支持常见的三线串行接口,能够轻松集成到现有的电路中。厂商提供了详细的技术支持文档,包括安装指南和故障排查手册,确保用户可以充分利用其功能。

    常见问题与解决方案


    1. 如何正确设置上电顺序?
    - 在上电前,确保CS和INC引脚处于高电平状态,以防止意外变化。
    2. 如何确保数据持久性?
    - 当CS引脚为高电平时,执行存储操作,将当前电位器位置存储到非易失性内存中。

    总结和推荐


    X9317 数字控制电位器以其卓越的性能和可靠性,成为了各种应用场景下的理想选择。其高精度、低功耗和易于集成的特点使其成为工业和商业应用中的首选。我们强烈推荐在需要精确控制电阻的应用中使用X9317。
    通过深入了解X9317的特性和应用,用户可以在各种复杂的应用环境中充分发挥其潜力,从而实现更高效的系统设计。

X9317WM8ZT1参数

参数
最小工作供电电压 -
最大工作供电电压 5.5V
存储器类型 Non-Volatile
抽头数 100
典型供电电流 50μA
配置 Potentiometer
电阻值 10KΩ
电路数 1
接口类型 Up/Down(U/D,INC,CS)
抽头类型 线性
温度系数 ±300ppm/℃
长*宽*高 3.05mm*3.05mm*950μm
通用封装 MSOP-8
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

X9317WM8ZT1厂商介绍

Renesas Electronics(瑞萨电子)是一家全球领先的半导体解决方案供应商,总部位于日本东京。公司专注于微控制器(MCU)、SoC(系统级芯片)、模拟、电源和功率器件等半导体产品的研发、制造和销售。

Renesas Electronics的产品主要分为以下几类:
1. 微控制器(MCU):广泛应用于工业自动化、汽车电子、消费电子等领域。
2. SoC(系统级芯片):集成了处理器、存储器、接口等组件,应用于物联网、智能设备等。
3. 模拟和电源器件:包括放大器、转换器、电源管理芯片等,应用于通信、医疗、工业控制等领域。
4. 功率器件:如MOSFET、IGBT等,应用于电力电子、新能源汽车等领域。

Renesas Electronics的优势在于:
1. 技术领先:拥有强大的研发实力,不断推出高性能、低功耗的创新产品。
2. 产品丰富:提供广泛的半导体产品线,满足不同应用领域的需求。
3. 客户服务:提供专业的技术支持和定制化解决方案,帮助客户实现产品优化。
4. 全球布局:在全球设有研发中心和销售网络,为客户提供便捷的本地化服务。

X9317WM8ZT1数据手册

厂牌 PDF简要描述 下载
RENESAS ELECTRONICS 数字电位器 RENESAS ELECTRONICS X9317WM8ZT1 X9317WM8ZT1数据手册

X9317WM8ZT1封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
2500+ $ 10.439 ¥ 87.1657
5000+ $ 10.439 ¥ 87.1657
7500+ $ 10.439 ¥ 87.1657
库存: 10000
起订量: 2500 增量: 2500
交货地:
最小起订量为:2500
合计: ¥ 217914.25
直接购买
加入购物车
