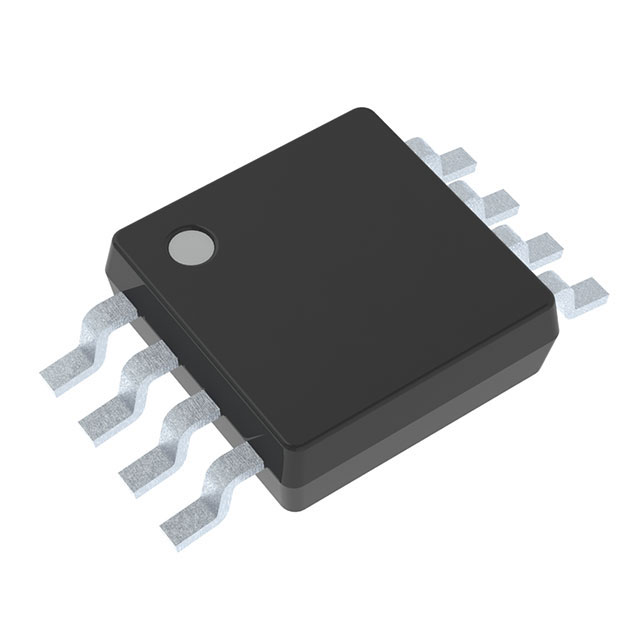

ISL22419UFU8Z

产品分类: 数字电位器
产品描述: ±80ppm/℃ 线性 50KΩ 128 1 2.7V Non-Volatile 5.5V SPI Potentiometer MSOP-8 贴片安装
供应商型号: CY-ISL22419UFU8Z
供应商: Avnet
标准整包数: 1
RENESAS ELECTRONICS 数字电位器 ISL22419UFU8Z

ISL22419UFU8Z概述

    ISL22419 数字控制电位器(XDCP™)技术手册

    1. 产品简介


    ISL22419是一款单路数字控制电位器(XDCP™),采用低噪声、低功耗设计,通过SPI总线进行通信。它集成了一个具有非易失性存储器的数字控制电位器,适合广泛的应用场景,如控制、参数调整、交流测量和信号处理。

    2. 技术参数


    - 基本参数:
    - 总电阻:50kΩ 或 10kΩ
    - 端到端电阻容差:±20%
    - 零标度误差:10kΩ下为±5LSB,50kΩ下为±2LSB
    - 满量程误差:10kΩ下为±1LSB,50kΩ下为±0.5LSB
    - 电气特性:
    - 供电电压:2.7V 至 5.5V
    - 推荐工作温度范围:-40°C 至 +125°C
    - SPI频率:最高5MHz
    - 最大泄露电流:4μA
    - 备用模式电流:最高160μA(50kΩ)

    - 其他特性:
    - 休眠模式下的最大电流:5μA(最高温度+125°C)
    - 非易失性存储:1,000,000次擦写周期
    - 非易失性数据保持:50年(≤+55°C)

    3. 产品特点和优势


    - 非易失性存储:可以保存电位器的位置,即使断电后也能恢复初始位置。
    - 高可靠性:耐久性达到1,000,000次数据改变,注册数据保留时间长达50年。
    - 低功耗:在休眠模式下仅消耗极小电流。
    - 兼容性强:能够与多种电源电压和温度范围内的设备兼容。

    4. 应用案例和使用建议


    - 应用场景:在各种控制系统中作为电压分压器,例如音频系统、传感器调节等。
    - 使用建议:
    - 在设计电路时,确保SPI接口的引脚配置正确,以避免数据传输错误。
    - 在极端温度环境下使用时,需要考虑零标度误差和满量程误差的影响。
    - 在休眠模式下尽量减少不必要的操作,以降低功耗。

    5. 兼容性和支持


    - 兼容性:适用于标准的SPI接口,可与其他符合该接口规范的电子元器件无缝集成。
    - 支持:Intersil公司提供技术支持和相关文档,包括详细的编程指南和技术咨询。

    6. 常见问题与解决方案


    - 问题1:电位器响应时间过长。
    - 解决方案:检查供电电压是否符合推荐范围,确保所有连接正确无误。

    - 问题2:电位器在休眠模式下仍消耗电流。
    - 解决方案:检查是否在SHDN引脚上正确设置了休眠模式,确保该引脚处于低电平状态。

    7. 总结和推荐


    ISL22419 数字控制电位器凭借其非易失性存储、低功耗和高可靠性等特点,在各种工业和消费电子产品中有着广泛应用。对于需要精确控制和高可靠性的应用场景,该产品是一个理想选择。总体而言,强烈推荐使用此款电位器。

ISL22419UFU8Z参数

参数
抽头数 128
电路数 1
温度系数 ±80ppm/℃
接口类型 SPI
配置 Potentiometer
抽头类型 线性
电阻值 50KΩ
存储器类型 Non-Volatile
典型供电电流 -
最大工作供电电压 5.5V
最小工作供电电压 2.7V
3.05mm(Max)
3.05mm(Max)
950μm(Max)
通用封装 MSOP-8
安装方式 贴片安装
应用等级 工业级
零件状态 停产
包装方式 管装
