首页  >  产品百科  >  ISL90727WIE627Z-T7A

ISL90727WIE627Z-T7A

产品分类: 数字电位器
产品描述: 瑞萨电子 数字电位器, 10kΩ, 128位置, 串行 - I2C接口
供应商型号: ISL90727WIE627Z-T7A
供应商: 国内现货
标准整包数: 5

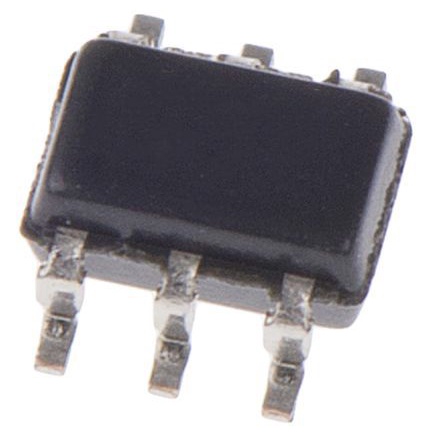

RENESAS ELECTRONICS 数字电位器 ISL90727WIE627Z-T7A

ISL90727WIE627Z-T7A概述

    ISL90727 和 ISL90728:单片挥发性128位可调电阻

    产品简介


    ISL90727 和 ISL90728 是由 Intersil 生产的一类数字控制电位器(XDCP™)。这些设备集成了一个电阻阵列、滑动开关及控制单元,通过I2C总线接口来调节电位器的滑动位置。这种数字控制电位器可作为机械电位器的替代品,广泛应用于传感器调整、射频放大器偏置、LCD亮度和对比度调整等领域。

    技术参数


    | 参数 | 值 |

    | DCP终端电压 | 2.7V至5.5V |
    | 低温度系数 | 滑动电阻:45 ppm/°C |
    分压器:15 ppm/°C |
    | 可调节抽头点 | 128个 |
    | 滑动电阻 | 在3.3V时典型值为70Ω |
    | 激活电流 | 最大200μA |
    | 待机电流 | 最大500nA |
    | 可选总阻值 | 50kΩ 或 10kΩ |
    | 供电电压范围 | -40°C至+85°C |
    | 包装形式 | 6引脚SC-70封装(无铅) |

    产品特点和优势


    - 挥发性固态电位器:具有更高的可靠性和稳定性。
    - 低温度系数:确保即使在极端温度条件下也能保持高精度。
    - I2C接口:方便与各种微控制器通信。
    - 多用途应用:适用于多种传感器调整和显示器调节场合。
    - 低功耗设计:激活电流低至200μA,待机电流仅为500nA。

    应用案例和使用建议


    应用案例:
    1. 传感器调整:用于压力、温度、位置、化学、光学传感器的精准校准。
    2. LCD显示:用于调节显示器的亮度和对比度。
    3. RF放大器:作为射频放大器的偏置电路。
    使用建议:
    - 注意温度范围:在选择使用环境时需考虑工作温度应在-40°C到+85°C之间。
    - 正确配置I2C地址:不同的型号拥有不同的I2C地址,使用时要根据具体型号设置正确的I2C地址以确保正常通信。

    兼容性和支持


    - 兼容性:ISL90727和ISL90728均符合RoHS标准,且与各种常见的I2C接口兼容。
    - 技术支持:Intersil提供了详细的技术文档和支持服务,确保用户能够正确使用和调试产品。

    常见问题与解决方案


    1. Q: 如何正确设置I2C地址?
    - A: 查阅技术手册确认具体型号的I2C地址(例如,ISL90727为0x5C,ISL90728为0x7C),并在编程时正确设置。
    2. Q: 设备启动时为何未响应?
    - A: 确保电源稳定并已达到稳定的工作电压;同时检查I2C线缆连接是否正确。
    3. Q: 需要额外的外部上拉电阻吗?
    - A: 推荐外接上拉电阻以增强信号强度,尤其是当SCL和SDA线较长时。

    总结和推荐


    总结:ISL90727 和 ISL90728 数字控制电位器以其出色的稳定性、精确度和广泛的适用性,成为众多应用场合的理想选择。它们不仅简化了传统机械电位器的设计,还大大提高了系统的灵活性和可靠性。
    推荐:强烈推荐给需要高精度和稳定性的电子设计工程师。特别是那些涉及到传感器调整、LCD显示屏、射频电路的场合,ISL90727和ISL90728将是最佳选择。

ISL90727WIE627Z-T7A参数

参数
配置 Rheostat
接口类型 I²C
典型供电电流 200μA
抽头类型 线性
抽头数 128
电阻值 10KΩ
存储器类型 Volatile
最小工作供电电压 2.7V
温度系数 ±45ppm/℃
最大工作供电电压 5.5V
电路数 1
长*宽*高 2.15mm*1.35mm*1mm
通用封装 SC-70-6
安装方式 贴片安装,黏合安装
零件状态 停产
包装方式 卷带包装

ISL90727WIE627Z-T7A厂商介绍

Renesas Electronics(瑞萨电子)是一家全球领先的半导体解决方案供应商,总部位于日本东京。公司专注于微控制器(MCU)、SoC(系统级芯片)、模拟、电源和功率器件等半导体产品的研发、制造和销售。

Renesas Electronics的产品主要分为以下几类:
1. 微控制器(MCU):广泛应用于工业自动化、汽车电子、消费电子等领域。
2. SoC(系统级芯片):集成了处理器、存储器、接口等组件,应用于物联网、智能设备等。
3. 模拟和电源器件:包括放大器、转换器、电源管理芯片等,应用于通信、医疗、工业控制等领域。
4. 功率器件:如MOSFET、IGBT等,应用于电力电子、新能源汽车等领域。

Renesas Electronics的优势在于:
1. 技术领先:拥有强大的研发实力,不断推出高性能、低功耗的创新产品。
2. 产品丰富:提供广泛的半导体产品线,满足不同应用领域的需求。
3. 客户服务:提供专业的技术支持和定制化解决方案,帮助客户实现产品优化。
4. 全球布局:在全球设有研发中心和销售网络,为客户提供便捷的本地化服务。

ISL90727WIE627Z-T7A数据手册

厂牌 PDF简要描述 下载
RENESAS ELECTRONICS 数字电位器 RENESAS ELECTRONICS ISL90727WIE627Z-T7A ISL90727WIE627Z-T7A数据手册

ISL90727WIE627Z-T7A封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5+ ¥ 19.7809
65+ ¥ 19.1879
125+ ¥ 18.6107
250+ ¥ 12.9389
500+ ¥ 12.5507
1000+ ¥ 12.1748
库存: 165
起订量: 30 增量: 0
交货地:
最小起订量为:5
合计: ¥ 98.9
