ISL23428TFRUZ-TK

产品分类: 数字电位器
产品描述: 100μA ±45ppm/℃ 线性 100KΩ 128 2 Volatile 5.5V SPI Potentiometer QFN 贴片安装,黏合安装 2.6mm*1.8mm*500μm
供应商型号: CY-ISL23428TFRUZ-TK
供应商: Avnet
标准整包数: 1

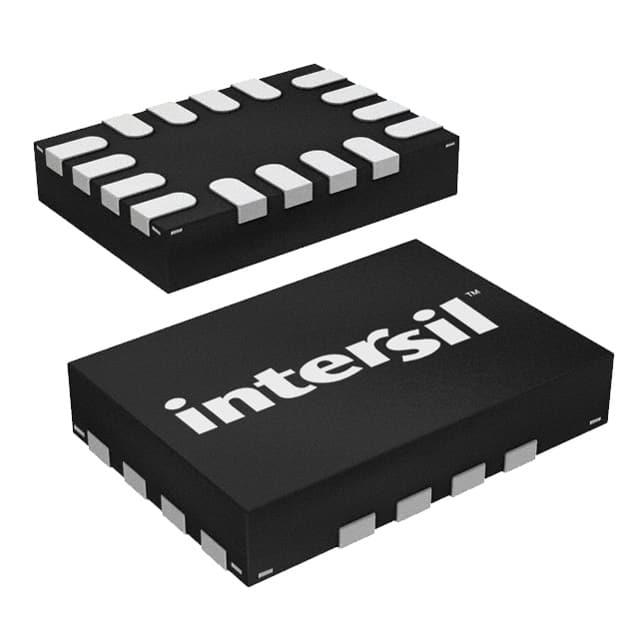

RENESAS ELECTRONICS 数字电位器 ISL23428TFRUZ-TK

ISL23428TFRUZ-TK概述


    产品简介


    ISL23428 数字电位计
    概述:
    ISL23428 是一款集成式双通道、128 档位的低电压数字控制电位计(XDCP™)。它包含两个数字电位计核心、滑动开关和控制逻辑,集成在单片 CMOS 集成电路中。该电位计主要用于电池供电设备、传感器电路调整和射频功率放大器偏置补偿等多种应用场景。
    主要功能:
    - 双通道设计:包含两个独立的电位计核心。
    - 高精度调节:提供128档位可调,电阻选项包括10kΩ、50kΩ 和 100kΩ。
    - SPI接口:具有标准的SPI串行接口,便于与微控制器通信。
    - 低功耗:在待机模式下,电流消耗极低,适合电池供电应用。
    - 宽工作温度范围:支持-40°C 到 +125°C 的工业级温度范围。

    技术参数


    - 总电阻:
    - 10kΩ
    - 50kΩ
    - 100kΩ
    - 端点电阻容差:±2%
    - 温漂系数:125 ppm/°C(10kΩ),65 ppm/°C(50kΩ),45 ppm/°C(100kΩ)
    - 终端电压:0 至 VCC
    - 最大端口电流:±3mA
    - 噪声密度:16 nV/√Hz(10kΩ)、49 nV/√Hz(50kΩ)、61 nV/√Hz(100kΩ)
    - 电源拒绝比(PSRR):-75 dB
    - 终端电容:32 pF
    - 逻辑电源:1.2V 至 5.5V
    - 模拟电源:1.7V 至 5.5V
    - 最大供应电流(无串行总线活动):
    - 4μA(VCC 和 VLOGIC = 5V)
    - 1.7μA(VCC 和 VLOGIC = 1.7V)
    - 关断模式:减少电流消耗至2μA(5V时)

    产品特点和优势


    特点:
    - 双重电位计:集成两个独立的电位计核心,方便同时进行多个调节。
    - 低电压操作:支持1.2V到5.5V的逻辑电压,可以在低逻辑电平系统中直接使用。
    - 高精度和稳定性:通过精密电阻网络和CMOS开关实现高精度调节,并且具有出色的温漂控制能力。
    - 宽工作温度范围:支持工业级温度范围,适用于各种恶劣环境。
    优势:
    - 灵活性:可配置为三端或两段变量电阻,适用于多种应用需求。
    - 低功耗:在待机状态下电流消耗低,适合电池供电设备。
    - 高集成度:将电位计核心、滑动开关和控制逻辑集成在同一芯片上,减少了外部组件数量。

    应用案例和使用建议


    应用案例:
    - 电源调节:可用于调节电源电压以满足不同设备的需求。
    - 传感器校准:用于传感器电路的微调,提高测量精度。
    - 信号处理:作为电阻调谐元件,应用于模拟信号链路。
    使用建议:
    - 电源管理:在电池供电系统中,建议采用休眠模式来降低功耗。
    - 温度补偿:在高温环境中,可以通过软件设置调节Wiper Register的值来抵消温度引起的电阻变化。

    兼容性和支持


    兼容性:
    - SPI兼容性:支持标准SPI接口,与大多数微控制器兼容。
    - 多通道支持:可通过菊花链方式连接多个电位计,简化系统布线。
    支持和维护:
    - 技术支持:Intersil提供详尽的技术文档和专业支持。
    - 样品获取:可通过Intersil官方网站或授权分销商获得样品和资料。

    常见问题与解决方案


    - Q: 如何快速启动设备?
    - A: 设备上电后,Wiper将自动启动到中点位置。可以通过写入Wiper Register(例如40h)来实现自定义启动位置。
    - Q: 电位计如何避免过载电流?
    - A: 内部电路限制电位计上的电流不超过±3mA,可以避免外部保护电路的需求。
    - Q: 如何优化信号传输?
    - A: 在需要高速信号的情况下,可以通过外接小容量电容来减小电压波动,但需注意这会牺牲带宽。

    总结和推荐


    总结:
    ISL23428 是一款高性能、高可靠性的数字电位计。具备优异的温度稳定性和低功耗特性,非常适合电池供电设备和工业自动化控制系统。
    推荐:
    由于其独特的特性和广泛的适用性,ISL23428 是众多应用的理想选择,尤其是在需要高精度和高可靠性调节的应用中。对于设计工程师而言,这款产品不仅提供了便利,还显著提升了系统的整体性能。

ISL23428TFRUZ-TK参数

参数
温度系数 ±45ppm/℃
最大工作供电电压 5.5V
接口类型 SPI
最小工作供电电压 -
典型供电电流 100μA
电路数 2
存储器类型 Volatile
抽头数 128
配置 Potentiometer
电阻值 100KΩ
抽头类型 线性
长*宽*高 2.6mm*1.8mm*500μm
通用封装 QFN
安装方式 贴片安装,黏合安装
零件状态 停产
包装方式 卷带包装

ISL23428TFRUZ-TK厂商介绍

Renesas Electronics(瑞萨电子)是一家全球领先的半导体解决方案供应商,总部位于日本东京。公司专注于微控制器(MCU)、SoC(系统级芯片)、模拟、电源和功率器件等半导体产品的研发、制造和销售。

Renesas Electronics的产品主要分为以下几类:
1. 微控制器(MCU):广泛应用于工业自动化、汽车电子、消费电子等领域。
2. SoC(系统级芯片):集成了处理器、存储器、接口等组件,应用于物联网、智能设备等。
3. 模拟和电源器件:包括放大器、转换器、电源管理芯片等,应用于通信、医疗、工业控制等领域。
4. 功率器件:如MOSFET、IGBT等,应用于电力电子、新能源汽车等领域。

Renesas Electronics的优势在于:
1. 技术领先:拥有强大的研发实力,不断推出高性能、低功耗的创新产品。
2. 产品丰富:提供广泛的半导体产品线,满足不同应用领域的需求。
3. 客户服务:提供专业的技术支持和定制化解决方案,帮助客户实现产品优化。
4. 全球布局:在全球设有研发中心和销售网络,为客户提供便捷的本地化服务。

ISL23428TFRUZ-TK数据手册

厂牌 PDF简要描述 下载
RENESAS ELECTRONICS 数字电位器 RENESAS ELECTRONICS ISL23428TFRUZ-TK ISL23428TFRUZ-TK数据手册

ISL23428TFRUZ-TK封装设计

查看详情并下载
Symbol
Footprint
3D Model
