X9241AWVZT1

产品分类: 数字电位器
产品描述: 3mA ±300ppm/℃ 线性 10KΩ 64 4 Non-Volatile 5.5V I²C Potentiometer TSSOP-20 贴片安装,黏合安装 6.6mm*4.5mm*1.05mm
供应商型号: Q-X9241AWVZT1
供应商: 期货订购
标准整包数: 2500

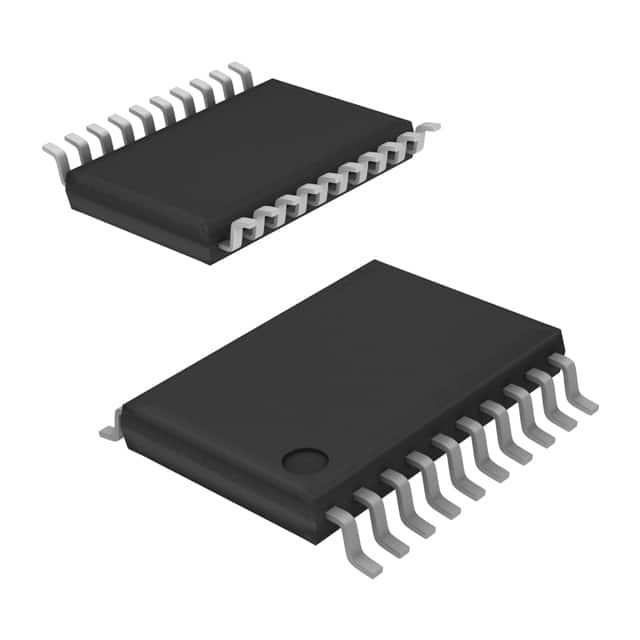

RENESAS ELECTRONICS 数字电位器 X9241AWVZT1

X9241AWVZT1概述


    产品简介


    产品类型: 四通道数字控制电位计(XDCP)
    主要功能: X9241A 集成了四个基于CMOS工艺的数字化控制电位计。每个电位计具有一个易失性瓦片计数寄存器(WCR)和四个非易失性数据寄存器(DR0至DR3),通过两线串行接口进行直接读写操作。电位计可作为三端电位计或两端可变电阻使用。
    应用领域: 控制、参数调整及信号处理,广泛应用于各种电路中。

    技术参数


    - 工作电压: +5V, -3.0V
    - 封装类型: 20 Ld塑料DIP、20 Ld TSSOP和20 Ld SOIC
    - 兼容性: Pb-Free(符合RoHS标准)
    - 精度: 分辨率为64个瓦片,即每个电位计提供64个设定点
    - 数据保持能力: 每个寄存器的数据保留时间为100年
    - 耐久性: 每位每寄存器可承受10万次数据改变

    产品特点和优势


    独特功能:
    - 采用低功耗CMOS工艺
    - 四个独立的电位计集成在一个芯片内
    - 非易失性存储,确保数据持久保存
    - 可通过两线串行接口直接读写寄存器
    - 支持多达4个位置存储
    市场竞争力:
    - 高可靠性,适用于需要长期稳定工作的场合
    - 灵活的配置,适合不同应用场景的需求
    - 支持低功耗操作,延长电池寿命

    应用案例和使用建议


    实际使用场景:
    - 信号处理: 在音频电路中,用于调节音量和频率响应。
    - 参数调整: 在工业控制系统中,用于设定和调整关键参数。
    - 控制电路: 在家电控制面板中,用于实现滑动调节功能。
    使用建议:
    - 避免高电压: 使用时应确保输入电压不超过+5V和-3.0V,以免损坏电位计。
    - 温度范围: 确保在0°C至+70°C范围内使用,以确保最佳性能和可靠性。
    - 热插拔: 在进行任何连接或断开操作时,应遵循适当的热插拔程序,以避免静电损伤。

    兼容性和支持


    兼容性:
    - X9241A兼容各种封装类型的电子设备,包括20 Ld塑料DIP、20 Ld TSSOP和20 Ld SOIC。
    - 提供多款变体,适用于不同温度范围(0°C至+70°C和-40°C至+85°C)。
    支持:
    - 厂商提供了详细的文档和技术支持,包括数据手册和应用指南。
    - 提供多种封装形式,方便用户选择适合自己需求的型号。

    常见问题与解决方案


    常见问题:
    - Q1: 如何在设备关闭后保留设置?
    A1: 通过将设置存储到非易失性数据寄存器中,即使设备断电后数据仍会被保留。

    - Q2: 如何快速完成数据写入?
    A2: 使用增量/减量指令进行微调,每次操作仅需一个SCL周期即可调整一个电阻段。

    总结和推荐


    综合评估:
    - X9241A 集成度高,易于使用且性能可靠。
    - 提供四通道同时操作,极大地提升了应用灵活性。
    - 支持低功耗操作,非常适合便携式设备使用。
    推荐:
    - 强烈推荐,适用于需要精确控制和长时间稳定的电路设计中,特别是在音频、工业控制和家电领域。

X9241AWVZT1参数

参数
存储器类型 Non-Volatile
温度系数 ±300ppm/℃
最小工作供电电压 -
接口类型 I²C
典型供电电流 3mA
配置 Potentiometer
电路数 4
电阻值 10KΩ
最大工作供电电压 5.5V
抽头数 64
抽头类型 线性
长*宽*高 6.6mm*4.5mm*1.05mm
通用封装 TSSOP-20
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装
