KAD5610P-17Q72

产品分类: 模数转换器(ADC)
产品描述: 1.7V~1.9V 61dB 170Msps 10bit 2 10 LVDS,Parallel Differential 1.7V~1.9V SAR QFN 贴片安装 10mm*10mm*600μm
供应商型号: Q-KAD5610P-17Q72
供应商: 期货订购
标准整包数: 48

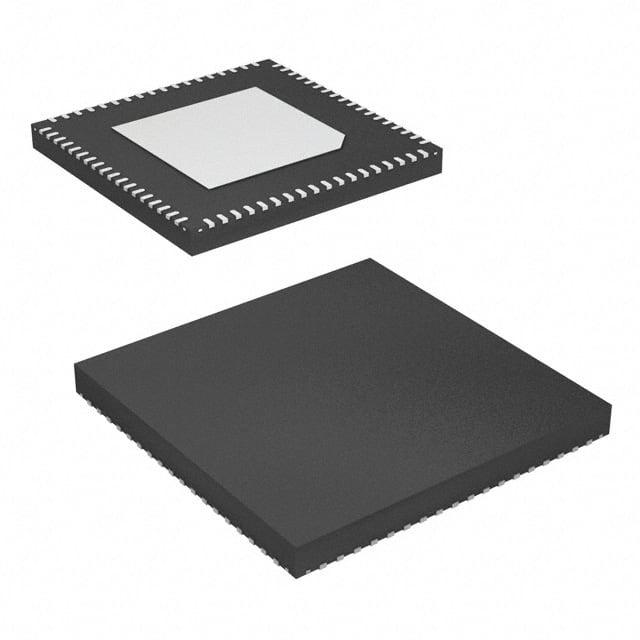

RENESAS ELECTRONICS 模数转换器(ADC) KAD5610P-17Q72

KAD5610P-17Q72概述

    KAD5610P:高性能双通道10位模拟到数字转换器

    1. 产品简介


    KAD5610P 是Intersil推出的一系列低功耗高性能双通道10位模拟到数字转换器。基于Intersil特有的FemtoCharge™技术,KAD5610P系列能够在标准CMOS工艺下实现高达250MSPS的采样率。系列产品包括多种不同速度等级的产品,如250MSPS(KAD5610P-25)、210MSPS(KAD5610P-21)、170MSPS(KAD5610P-17)和125MSPS(KAD5610P-12),均具有针脚兼容性。该器件具备出色的性能指标,包括高信噪比(SNR)和高无杂散动态范围(SFDR),广泛应用于通信系统、雷达处理和功率放大器线性化等领域。

    2. 技术参数


    - 采样速率: 支持250MSPS、210MSPS、170MSPS和125MSPS
    - 电源电压: 1.8V
    - 功耗:
    - 250MSPS时:411mW
    - 125MSPS时:327mW
    - 输入全幅范围: 1.40至1.54Vp-p
    - 信号噪声比 (SNR):
    - fIN = 105MHz时:60.7dBFS
    - 无杂散动态范围 (SFDR):
    - fIN = 105MHz时:86.1dBc
    - 模拟输入带宽: 1.3GHz
    - 过压指示器: 具备
    - 时钟抖动: 60fs
    - 数据格式: 二进制、格雷码或补码
    - 接口: LVDS或LVCMOS输出
    - 封装: 72引脚QFN,带散热焊盘

    3. 产品特点和优势


    KAD5610P的主要特点包括可编程增益、偏移和失调控制、内置自测试模式以及节能的休眠和低功耗模式。其超低功耗和高性能的结合使其成为高性能数据采集、通信测试设备、WiMAX和微波接收机等多种应用的理想选择。此外,该产品的紧凑设计和易于集成的特点使其能够轻松嵌入到各种不同的电路设计中。

    4. 应用案例和使用建议


    应用案例:
    - 无线通信: 在WiMAX系统中用于处理射频信号,确保高精度的信号转换。
    - 雷达和卫星通信: 用于处理复杂的数据流,提升系统的整体性能。
    - 宽带通信: 在宽带数据传输中实现高效的模数转换,满足高速率要求。
    使用建议:
    - 温度范围: 由于KAD5610P的工作温度范围为-40°C至+85°C,应确保在极端温度条件下的稳定性。
    - 时钟抖动: 在高频应用中应注意时钟抖动的影响,可通过外部时钟缓冲器降低抖动。
    - 电源管理: 在不使用时可以利用低功耗模式减少功耗,提高整体能效。

    5. 兼容性和支持


    KAD5610P支持LVDS和LVCMOS两种数据输出格式,可轻松与大多数现代数字系统兼容。Intersil提供了详尽的技术文档和支持服务,包括软件开发工具和硬件参考设计,有助于加速产品开发过程。同时,该产品通过了RoHS认证,符合环保要求,适用于各类商业和工业应用。

    6. 常见问题与解决方案


    - 问题: 如何进行功耗管理?
    - 解答: 可以通过切换到Nap模式或Sleep模式来降低功耗。Nap模式适合短时间内的待机状态,而Sleep模式则适合长时间的休眠。

    - 问题: 如何保证系统的可靠性?
    - 解答: 应遵循推荐的操作条件,并定期校准设备以确保精度。此外,在极端温度环境下应采取适当的散热措施。

    7. 总结和推荐


    KAD5610P是一款高性能、低功耗的双通道10位ADC,具备多种速度等级的选择,适用于广泛的工业和通信应用。其独特的功能和优势,如可编程控制和节能模式,使其在市场上具有显著的竞争优势。基于其出色的性能和易用性,我们强烈推荐在需要高精度和高效能的场合使用此款产品。

KAD5610P-17Q72参数

参数
采样率 170Msps
架构 SAR
位数 10
输入类型 Differential
分辨率 10bit
接口类型 LVDS,Parallel
通道数 2
电压-电源,模拟 1.7V~1.9V
电压 - 电源,数字 1.7V~1.9V
信噪比 61dB
长*宽*高 10mm*10mm*600μm
通用封装 QFN
安装方式 贴片安装
零件状态 在售
包装方式 托盘

KAD5610P-17Q72厂商介绍

Renesas Electronics(瑞萨电子)是一家全球领先的半导体解决方案供应商,总部位于日本东京。公司专注于微控制器(MCU)、SoC(系统级芯片)、模拟、电源和功率器件等半导体产品的研发、制造和销售。

Renesas Electronics的产品主要分为以下几类:
1. 微控制器(MCU):广泛应用于工业自动化、汽车电子、消费电子等领域。
2. SoC(系统级芯片):集成了处理器、存储器、接口等组件,应用于物联网、智能设备等。
3. 模拟和电源器件:包括放大器、转换器、电源管理芯片等,应用于通信、医疗、工业控制等领域。
4. 功率器件:如MOSFET、IGBT等,应用于电力电子、新能源汽车等领域。

Renesas Electronics的优势在于:
1. 技术领先:拥有强大的研发实力,不断推出高性能、低功耗的创新产品。
2. 产品丰富:提供广泛的半导体产品线,满足不同应用领域的需求。
3. 客户服务:提供专业的技术支持和定制化解决方案,帮助客户实现产品优化。
4. 全球布局:在全球设有研发中心和销售网络,为客户提供便捷的本地化服务。

KAD5610P-17Q72数据手册

厂牌 PDF简要描述 下载
RENESAS ELECTRONICS 模数转换器(ADC) RENESAS ELECTRONICS KAD5610P-17Q72 KAD5610P-17Q72数据手册

KAD5610P-17Q72封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
48+ $ 99.154 ¥ 827.9359
96+ $ 99.154 ¥ 827.9359
144+ $ 99.154 ¥ 827.9359
库存: 10000
起订量: 48 增量: 48
交货地:
最小起订量为:48
合计: ¥ 39740.92
