X9313ZSIZ

产品分类: 数字电位器
产品描述: 1mA ±300ppm/℃ 线性 1KΩ 32 1 Non-Volatile 5.5V Up/Down(U/D,INC,CS) Potentiometer SOIC-8 贴片安装 5mm*4mm*1.5mm
供应商型号: 968-X9313ZSIZ
供应商: Mouser
标准整包数: 1

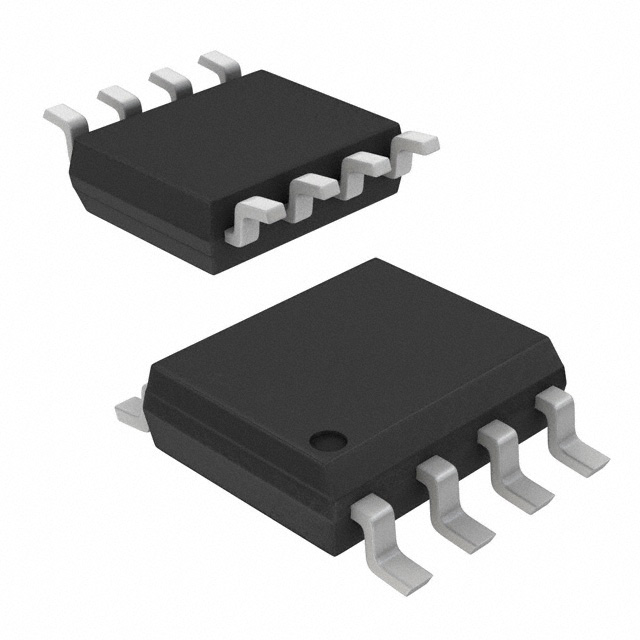

RENESAS ELECTRONICS 数字电位器 X9313ZSIZ

X9313ZSIZ概述


    产品简介


    产品概述
    Intersil公司的X9313是一款数字化控制电位器(XDCP),通过电子开关网络实现电阻阵列上的可变电阻控制。它被广泛应用于控制、参数调整和信号处理等多个领域。
    主要功能
    - 作为固态电位器使用。
    - 采用3线串行接口进行控制。
    - 支持32个抽头位置。
    - 电位器的位置可以通过非易失性存储器进行保存和恢复。
    - 具备温度补偿功能。
    - 可以在-40°C至+85°C的温度范围内稳定工作。
    应用领域
    X9313适用于各种需要动态调节阻值的应用,例如控制电路、参数调整、信号处理等。

    技术参数


    基本规格
    - 工作电压:3V 至 5.5V。
    - 端电压范围:-VCC 至 +VCC。
    - 温度系数:±300 ppm/°C(绝对);±20 ppm/°C(相对)。
    - 最大活动电流:3mA。
    - 最大待机电流:500µA。
    - 最大耐久性:每个寄存器100,000次数据变化。
    结构细节
    - 组件包括31个电阻单元和一个3线串行接口。
    - 拥有一个5位非易失性存储器,用于保存和恢复电位器的位置。
    - 支持高达100年的数据保留时间。

    产品特点和优势


    独特功能
    - 高可靠性:每个寄存器的数据变化次数高达100,000次,数据保留时间可达100年。
    - 低功耗:活动电流最大为3mA,待机电流为500µA。
    - 非易失性存储:电位器位置可以保存在非易失性存储器中,即使断电也能恢复。
    - 精确性:绝对线性误差和相对线性误差分别控制在±1 MI 和±0.2 MI。
    市场竞争力
    X9313凭借其高可靠性和低功耗设计,在众多应用中表现出色,如工业控制、汽车电子等领域。

    应用案例和使用建议


    实际应用案例
    - 在信号处理中作为可变电阻器使用,可以根据需求调整输出信号的幅度。
    - 在控制系统中作为调零电位器,确保系统能够在不同的温度条件下保持稳定的性能。
    使用建议
    - 在使用过程中要注意电压范围和电流限制,避免超出规定范围导致设备损坏。
    - 为了延长使用寿命,尽量避免频繁改变电位器位置。

    兼容性和支持


    兼容性
    X9313可与各种标准数字接口(如SPI)兼容,适用于多种嵌入式系统平台。
    支持和服务
    Intersil提供详尽的技术文档和在线支持,包括产品手册、应用笔记等,有助于用户更好地理解和使用X9313。

    常见问题与解决方案


    常见问题
    1. 设备无法正常工作。
    2. 存储器无法保存设置。
    3. 功耗过高。
    解决方案
    1. 检查电源连接和电压范围。
    2. 确保配置正确,重新写入存储器。
    3. 降低负载电流或使用更高效率的工作模式。

    总结和推荐


    产品评估
    X9313具备高可靠性和长寿命的特点,适合于多种严苛环境下的应用。其灵活的数字控制能力和强大的非易失性存储功能使其在市场上具有很强的竞争力。
    推荐结论
    基于上述分析,强烈推荐X9313作为各类需要精确控制阻值的电子应用的最佳选择。无论是在工业控制还是消费电子领域,它都能提供卓越的性能表现。

X9313ZSIZ参数

参数
电阻值 1KΩ
电路数 1
存储器类型 Non-Volatile
温度系数 ±300ppm/℃
接口类型 Up/Down(U/D,INC,CS)
抽头数 32
最小工作供电电压 -
配置 Potentiometer
典型供电电流 1mA
最大工作供电电压 5.5V
抽头类型 线性
长*宽*高 5mm*4mm*1.5mm
通用封装 SOIC-8
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 管装

X9313ZSIZ厂商介绍

Renesas Electronics(瑞萨电子)是一家全球领先的半导体解决方案供应商,总部位于日本东京。公司专注于微控制器(MCU)、SoC(系统级芯片)、模拟、电源和功率器件等半导体产品的研发、制造和销售。

Renesas Electronics的产品主要分为以下几类:
1. 微控制器(MCU):广泛应用于工业自动化、汽车电子、消费电子等领域。
2. SoC(系统级芯片):集成了处理器、存储器、接口等组件,应用于物联网、智能设备等。
3. 模拟和电源器件:包括放大器、转换器、电源管理芯片等,应用于通信、医疗、工业控制等领域。
4. 功率器件:如MOSFET、IGBT等,应用于电力电子、新能源汽车等领域。

Renesas Electronics的优势在于:
1. 技术领先:拥有强大的研发实力,不断推出高性能、低功耗的创新产品。
2. 产品丰富:提供广泛的半导体产品线,满足不同应用领域的需求。
3. 客户服务:提供专业的技术支持和定制化解决方案,帮助客户实现产品优化。
4. 全球布局:在全球设有研发中心和销售网络,为客户提供便捷的本地化服务。

X9313ZSIZ数据手册

厂牌 PDF简要描述 下载
RENESAS ELECTRONICS 数字电位器 RENESAS ELECTRONICS X9313ZSIZ X9313ZSIZ数据手册

X9313ZSIZ封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 8.395 ¥ 70.9377
10+ $ 5.137 ¥ 43.4076
50+ $ 5.0328 ¥ 42.5272
100+ $ 4.1904 ¥ 35.4089
200+ $ 3.7152 ¥ 31.3934
500+ $ 3.549 ¥ 29.9891
库存: 837
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 70.93
