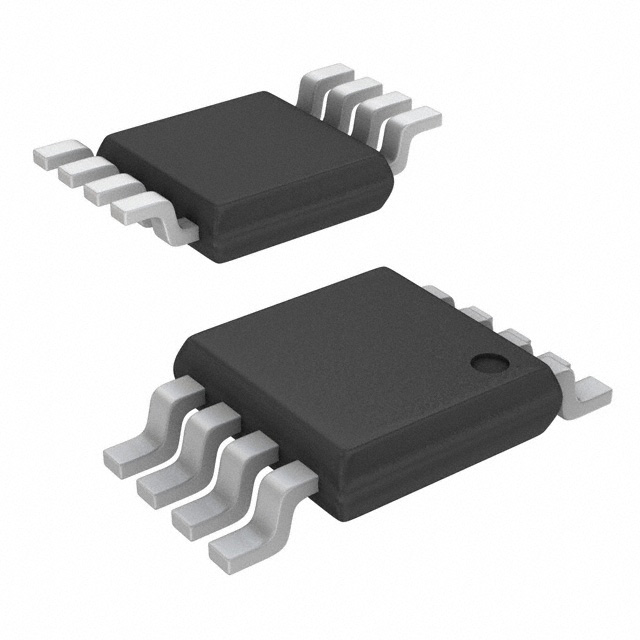

X9317UM8I-2.7

产品分类: 数字电位器
产品描述: ±300ppm/℃ 线性 50KΩ 100 1 2.7V Non-Volatile 5.5V Up/Down(U/D,INC,CS) Potentiometer MSOP-8 贴片安装
供应商型号: X9317UM8I-2.7-ND
供应商: Digi-Key
标准整包数: 1
RENESAS ELECTRONICS 数字电位器 X9317UM8I-2.7

X9317UM8I-2.7概述


    产品简介


    X9317 数字控制电位器(XDCP™)
    X9317 是一款数字控制电位器(XDCP™),由电阻阵列、控件开关、控制部分及非易失性存储器组成。其电位计通过三线接口进行控制。该器件适用于电压控制和电流控制的各种应用场合。
    主要应用领域
    - LCD 偏置控制
    - 直流偏置调整
    - 放大率和偏移校准
    - 激光二极管偏置控制
    - 电压调节器输出控制

    技术参数


    - 电阻总值:10kΩ, 50kΩ, 100kΩ
    - 工作电压范围:VCC = 2.7V 至 5.5V
    - 最大电流:±8.8mA
    - 电源电流:80 µA(增量), 400 µA(存储)
    - 待机电流:<5 µA
    - 绝对温度范围:商业级(0°C 至 +70°C), 工业级(-40°C 至 +85°C)

    产品特点和优势


    X9317 具备以下显著特点和优势:
    - 非易失性存储:能够在断电后保存当前电位计位置,并在下次上电时恢复。
    - 低功耗 CMOS:电源电压范围广,静态电流低。
    - 高可靠性:每个位可编程100,000次,数据保持时间可达100年。
    - 温度补偿:电阻阵列温度系数低,适合在各种温度条件下稳定工作。

    应用案例和使用建议


    应用案例
    - LCD 偏置控制:通过X9317可动态调整LCD屏幕的偏置电压,实现图像质量和亮度的优化。
    - 直流偏置调整:用于电路板上的直流偏置调节,提升系统整体性能。
    使用建议
    - 确保正确的上电顺序:首先接通电源VCC/VSS,再施加电位计电压。
    - 避免频繁编程:减少对电位计的频繁操作以延长使用寿命。

    兼容性和支持


    - 封装:X9317 提供8引脚MSOP、SOIC和TSSOP封装,均为无铅环保型。
    - 支持服务:提供详细的文档和技术支持,帮助用户更好地理解和使用产品。

    常见问题与解决方案


    1. 问题:如何正确设置电位计的位置?
    - 解决方案:按照数据手册中的步骤进行操作,确保芯片选择(CS)输入在操作期间处于低电平。

    2. 问题:如何确保设备的可靠性和长寿命?
    - 解决方案:在设计时考虑到温度补偿,尽量避免在极端温度下长时间运行。

    总结和推荐


    X9317 数字控制电位器以其低噪声、低功耗和高可靠性在多个应用领域表现出色。对于需要灵活调整电压或电流的应用来说,X9317 是一个非常理想的选择。总体而言,我们推荐使用此产品,尤其是对于那些需要在特定温度范围内长期稳定工作的应用。
    希望这份技术手册内容能帮助您更好地了解和使用X9317。如果您有任何其他问题,欢迎随时咨询。

X9317UM8I-2.7参数

参数
电阻值 50KΩ
典型供电电流 -
温度系数 ±300ppm/℃
电路数 1
最大工作供电电压 5.5V
抽头类型 线性
配置 Potentiometer
最小工作供电电压 2.7V
抽头数 100
接口类型 Up/Down(U/D,INC,CS)
存储器类型 Non-Volatile
通用封装 MSOP-8
安装方式 贴片安装
应用等级 工业级
零件状态 停产
包装方式 管装

X9317UM8I-2.7厂商介绍

Renesas Electronics(瑞萨电子)是一家全球领先的半导体解决方案供应商,总部位于日本东京。公司专注于微控制器(MCU)、SoC(系统级芯片)、模拟、电源和功率器件等半导体产品的研发、制造和销售。

Renesas Electronics的产品主要分为以下几类:
1. 微控制器(MCU):广泛应用于工业自动化、汽车电子、消费电子等领域。
2. SoC(系统级芯片):集成了处理器、存储器、接口等组件,应用于物联网、智能设备等。
3. 模拟和电源器件:包括放大器、转换器、电源管理芯片等,应用于通信、医疗、工业控制等领域。
4. 功率器件:如MOSFET、IGBT等,应用于电力电子、新能源汽车等领域。

Renesas Electronics的优势在于:
1. 技术领先:拥有强大的研发实力,不断推出高性能、低功耗的创新产品。
2. 产品丰富:提供广泛的半导体产品线,满足不同应用领域的需求。
3. 客户服务:提供专业的技术支持和定制化解决方案,帮助客户实现产品优化。
4. 全球布局:在全球设有研发中心和销售网络,为客户提供便捷的本地化服务。

X9317UM8I-2.7数据手册

厂牌 PDF简要描述 下载
RENESAS ELECTRONICS 数字电位器 RENESAS ELECTRONICS X9317UM8I-2.7 X9317UM8I-2.7数据手册

X9317UM8I-2.7封装设计

查看详情并下载
Symbol
Footprint
3D Model
