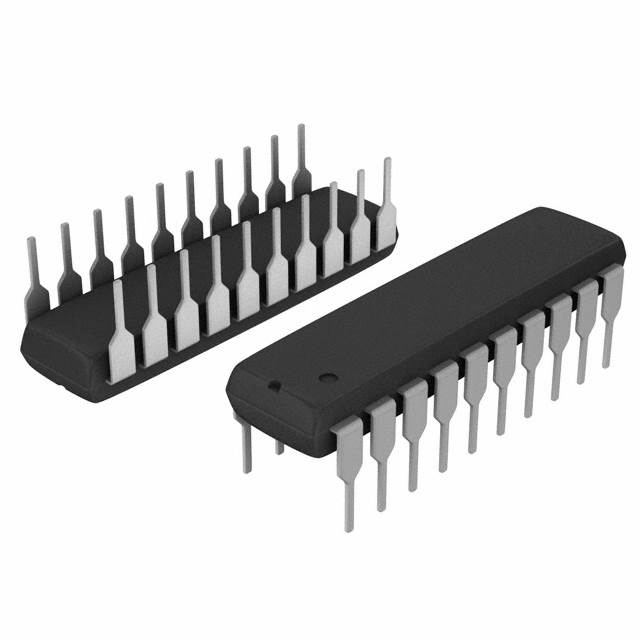

HI7190IPZ

产品分类: 模数转换器(ADC)
产品描述: ±5V 625sps 24bit 1 24 SPI Differential 5V Sigma-Delta PDIP-20 通孔安装
供应商型号: FL-HI7190IPZ
供应商: 海外现货
标准整包数: 1
RENESAS ELECTRONICS 模数转换器(ADC) HI7190IPZ

HI7190IPZ概述

    高精度24位Σ-Δ模数转换器:HI7190 技术手册解析

    产品简介


    HI7190 是由Intersil公司生产的高精度、高性能的24位Σ-Δ模数转换器(A/D转换器)。这款产品适用于需要极高测量精度的应用场景,如工业过程控制、实验室仪器仪表、地磁监测等领域。其独特的设计使其能够提供卓越的输入范围、低噪声以及高效的信号处理能力。

    技术参数


    HI7190的技术参数详细如下:
    - 分辨率:高达22位,无丢失代码。
    - 积分非线性(INL):典型值为±0.0007%,最大为±0.0015%。
    - 输入电压范围:单极性模式下为0至VREF,双极性模式下为-VREF至VREF。
    - 内部可编程增益放大器(PGIA):增益从1到128。
    - 模拟和参考输入:完全差分以提高灵活性和性能。
    - 数字滤波器:能提供超过120dB的60/50Hz噪声抑制。
    - 校准功能:内部或系统级校准,以消除外部和内部电路中的偏移和增益误差。
    - 功耗:待机状态下小于5mW,活动状态下最大为32.5mW。
    - 温度范围:工作温度范围为-40°C至85°C。

    产品特点和优势


    HI7190 的显著特点是其卓越的精度和稳定性,特别是在高频噪声环境中表现出色。此外,内置的可编程增益放大器(PGIA)使其无需外部预放大器,大大简化了系统设计。同时,其内置的数字滤波器提供了强大的噪声抑制能力,特别适合需要高精度测量的应用。

    应用案例和使用建议


    根据技术手册,HI7190 可用于多种应用场景,如工业过程控制、实验室仪器仪表、地磁监测等。在这些应用中,可以通过调节增益和采样频率来优化测量精度。建议在使用时确保输入信号范围和参考电压设置正确,避免超量程导致的失真。同时,注意信号线的屏蔽和接地处理,以减少外界干扰。

    兼容性和支持


    HI7190 采用标准的SPI接口,可与大多数同步传输格式兼容,如Motorola 6805/11系列SPI和Intel 8051系列SSR协议。Intersil还提供了丰富的文档资源,包括技术手册、应用笔记和评估工具,以帮助用户更好地理解和使用这款产品。

    常见问题与解决方案


    1. 问题:输出数据不稳定。
    解决方法:检查输入信号是否在合理范围内,确认参考电压和电源稳定。
    2. 问题:无法正常校准。
    解决方法:确保参考电压连接正确,尝试重新进行系统级校准。
    3. 问题:噪声水平过高。
    解决方法:调整数字滤波器的参数,或者通过软件滤波进一步降低噪声。

    总结和推荐


    HI7190 作为一款高精度的24位Σ-Δ模数转换器,具有卓越的性能和广泛的适用范围。其强大的信号处理能力和易用性使其成为高精度测量应用的理想选择。强烈推荐给需要高性能数据采集系统的工程师和技术人员。
    希望以上内容能为您提供有用的信息。如有任何疑问或需要进一步的帮助,请随时告知。

HI7190IPZ参数

参数
位数 24
电压-电源,模拟 ±5V
输入类型 Differential
架构 Sigma-Delta
采样率 625sps
信噪比 -
接口类型 SPI
电压 - 电源,数字 5V
分辨率 24bit
通道数 1
26.9mm(Max)
7.11mm(Max)
4.95mm(Max)
通用封装 PDIP-20
安装方式 通孔安装
应用等级 工业级
零件状态 停产
包装方式 管装

HI7190IPZ厂商介绍

Renesas Electronics(瑞萨电子)是一家全球领先的半导体解决方案供应商,总部位于日本东京。公司专注于微控制器(MCU)、SoC(系统级芯片)、模拟、电源和功率器件等半导体产品的研发、制造和销售。

Renesas Electronics的产品主要分为以下几类:
1. 微控制器(MCU):广泛应用于工业自动化、汽车电子、消费电子等领域。
2. SoC(系统级芯片):集成了处理器、存储器、接口等组件,应用于物联网、智能设备等。
3. 模拟和电源器件:包括放大器、转换器、电源管理芯片等,应用于通信、医疗、工业控制等领域。
4. 功率器件:如MOSFET、IGBT等,应用于电力电子、新能源汽车等领域。

Renesas Electronics的优势在于:
1. 技术领先:拥有强大的研发实力,不断推出高性能、低功耗的创新产品。
2. 产品丰富:提供广泛的半导体产品线,满足不同应用领域的需求。
3. 客户服务:提供专业的技术支持和定制化解决方案,帮助客户实现产品优化。
4. 全球布局:在全球设有研发中心和销售网络,为客户提供便捷的本地化服务。

HI7190IPZ数据手册

厂牌 PDF简要描述 下载
RENESAS ELECTRONICS 模数转换器(ADC) RENESAS ELECTRONICS HI7190IPZ HI7190IPZ数据手册

HI7190IPZ封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 29.8701 ¥ 252.9997
库存: 520
起订量: 20 增量: 1
交货地:
最小起订量为:1
合计: ¥ 252.99
