KAD5610P-12Q72

产品分类: 模数转换器(ADC)
产品描述: 1.7V~1.9V 61dB 125Msps 10bit 2 10 LVDS,Parallel Differential 1.7V~1.9V SAR QFN 贴片安装 10mm*10mm*600μm
供应商型号: Q-KAD5610P-12Q72
供应商: 期货订购
标准整包数: 104

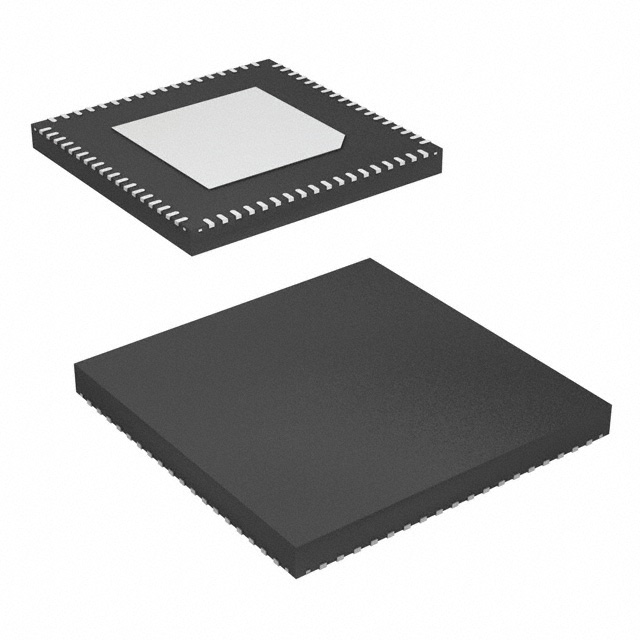

RENESAS ELECTRONICS 模数转换器(ADC) KAD5610P-12Q72

KAD5610P-12Q72概述

    KAD5610P 双通道10位ADC数据手册

    产品简介


    KAD5610P 是一款高性能、低功耗的双通道10位模拟到数字转换器(ADC)。它采用了Intersil的专有FemtoCharge™技术,在标准CMOS工艺上制造而成,支持高达250MSPS的采样速率。根据不同的型号,KAD5610P支持四种不同的采样速率:250MSPS(KAD5610P-25)、210MSPS(KAD5610P-21)、170MSPS(KAD5610P-17)和125MSPS(KAD5610P-12)。KAD5610P适用于多种应用场景,包括功率放大器线性化、雷达和卫星天线阵列处理、宽带通信、高性能数据采集、通信测试设备以及WiMAX和微波接收器等。

    技术参数


    - 采样速率: 250MSPS(最高),210MSPS,170MSPS,125MSPS
    - 电源电压: AVDD=1.8V, OVDD=1.8V
    - 输入范围: 差分1.40V至1.54V
    - 输入电阻: 1000Ω
    - 输入电容: 1.8pF
    - 满量程范围温度漂移: 90ppm/°C
    - 信号噪声比(SNR): 在105MHz时达到60.7dBFS
    - 无杂散动态范围(SFDR): 在105MHz时达到86.1dBc
    - 全功率带宽(FPBW): 1.3GHz
    - 过载指示器: 支持
    - 数据格式: 二进制、格雷码、差分对双倍数据速率LVDS(DDR LVDS)或LVCMOS输出
    - 工作温度范围: -40°C至+85°C

    产品特点和优势


    KAD5610P 的显著特点包括可编程增益、偏置和延迟控制、高达1.3GHz的模拟输入带宽、60fs的时钟抖动、以及Nap和睡眠模式。这些特点使得KAD5610P具有极高的性能和可靠性。此外,它还提供了内置自检功能,方便用户进行调试和测试。单电源1.8V操作使其能够在各种嵌入式系统中广泛应用。

    应用案例和使用建议


    KAD5610P 广泛应用于通信系统中,例如无线通信基站、雷达系统、以及高速数据采集系统。建议在设计过程中仔细考虑电源管理、布局和接地策略,以确保最佳性能。特别是在高频率下使用时,需要注意时钟抖动和输入信号的滤波处理,以避免引入额外的噪声和失真。

    兼容性和支持


    KAD5610P 采用72引脚QFN封装,并且支持通过SPI接口进行配置。该设备与其他基于SPI接口的电子元器件高度兼容。制造商提供详细的文档和支持服务,以帮助用户快速上手并解决可能遇到的问题。

    常见问题与解决方案


    - 问题1: 电源电压不正确导致设备无法正常工作。
    - 解决方案: 确认AVDD和OVDD电压为1.8V,并检查是否有漏接或短路的情况。

    - 问题2: 信号噪声比不符合预期。
    - 解决方案: 检查输入信号是否干净,确保没有外部干扰,并调整输入滤波器设置。
    - 问题3: 设备无法进入Nap或睡眠模式。
    - 解决方案: 检查CSB信号是否正确配置,并确认SPI接口通信无误。

    总结和推荐


    综上所述,KAD5610P 是一款非常出色的高性能ADC,具备卓越的性能和广泛的应用范围。它适用于各种需要高精度和高速率采样的应用场景。强烈推荐用户在需要高性能ADC的项目中考虑使用KAD5610P。

KAD5610P-12Q72参数

参数
电压-电源,模拟 1.7V~1.9V
采样率 125Msps
通道数 2
位数 10
接口类型 LVDS,Parallel
架构 SAR
信噪比 61dB
电压 - 电源,数字 1.7V~1.9V
输入类型 Differential
分辨率 10bit
长*宽*高 10mm*10mm*600μm
通用封装 QFN
安装方式 贴片安装
零件状态 在售
包装方式 托盘

KAD5610P-12Q72厂商介绍

Renesas Electronics(瑞萨电子)是一家全球领先的半导体解决方案供应商,总部位于日本东京。公司专注于微控制器(MCU)、SoC(系统级芯片)、模拟、电源和功率器件等半导体产品的研发、制造和销售。

Renesas Electronics的产品主要分为以下几类:
1. 微控制器(MCU):广泛应用于工业自动化、汽车电子、消费电子等领域。
2. SoC(系统级芯片):集成了处理器、存储器、接口等组件,应用于物联网、智能设备等。
3. 模拟和电源器件:包括放大器、转换器、电源管理芯片等,应用于通信、医疗、工业控制等领域。
4. 功率器件:如MOSFET、IGBT等,应用于电力电子、新能源汽车等领域。

Renesas Electronics的优势在于:
1. 技术领先:拥有强大的研发实力,不断推出高性能、低功耗的创新产品。
2. 产品丰富:提供广泛的半导体产品线,满足不同应用领域的需求。
3. 客户服务:提供专业的技术支持和定制化解决方案,帮助客户实现产品优化。
4. 全球布局:在全球设有研发中心和销售网络,为客户提供便捷的本地化服务。

KAD5610P-12Q72数据手册

厂牌 PDF简要描述 下载
RENESAS ELECTRONICS 模数转换器(ADC) RENESAS ELECTRONICS KAD5610P-12Q72 KAD5610P-12Q72数据手册

KAD5610P-12Q72封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
104+ $ 47.333 ¥ 395.2306
208+ $ 47.333 ¥ 395.2306
312+ $ 47.333 ¥ 395.2306
库存: 10000
起订量: 104 增量: 104
交货地:
最小起订量为:104
合计: ¥ 41103.98
