ISL22316WFRT10Z-TK

产品分类: 数字电位器
产品描述: 3mA ±50ppm/℃ 线性 10KΩ 128 1 2.7V Non-Volatile 5.5V I²C Potentiometer DFN 贴片安装,黏合安装 3mm*3mm*700μm
供应商型号: UNP-ISL22316WFRT10Z-TK
供应商: 海外现货
标准整包数: 1000

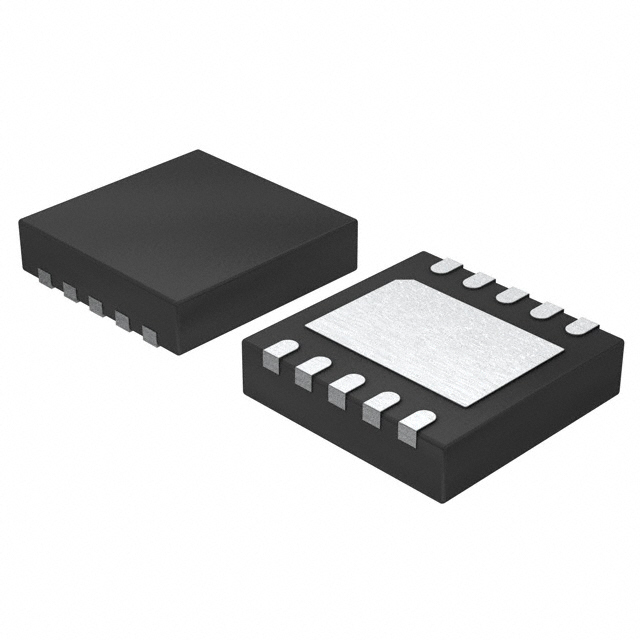

RENESAS ELECTRONICS 数字电位器 ISL22316WFRT10Z-TK

ISL22316WFRT10Z-TK概述


    产品简介


    ISL22316 是一款单通道数字化电位器(XDCP™),具有低噪声和低功耗的特点,可通过 I2C 总线进行控制,具有128个抽头。它将一个数字化电位器 (DCP) 和非易失性存储器集成在一个单片 CMOS 集成电路中。该器件可用于控制、参数调整和信号处理等多种应用场合。

    技术参数


    - 电阻抽头数:128
    - 接口:I2C 串行接口
    - 地址引脚:两个,最多可连接四个设备
    - 非易失性存储:支持存储电位器位置
    - 电位器电阻:典型值为 70Ω(@ VCC = 3.3V)
    - 关断电流:最大值为 5µA
    - 电源电压:2.7V 至 5.5V
    - 总电阻:50kΩ 或 10kΩ
    - 可靠性:
    - 耐久性:每个寄存器每比特1,000,000次数据变化
    - 寄存器数据保持:温度 ≤ +55°C 时为50年
    - 封装:10 引脚 MSOP 或 10 引脚 TDFN
    - 环保:无铅(符合 RoHS 标准)

    产品特点和优势


    ISL22316 的独特之处在于它提供了128个精确的电阻抽头,可以通过 I2C 接口方便地进行控制。此外,该芯片具有非易失性存储功能,能够在掉电后保留设定的电位器位置,这使其在需要频繁调节参数的应用中表现出色。其低功耗和高可靠性使其适用于多种严苛的工作环境。

    应用案例和使用建议


    ISL22316 广泛应用于工业自动化、通信系统、医疗设备等领域。例如,在温度控制设备中,ISL22316 可用于微调设定点,以确保温度的精确控制。使用建议如下:
    - 在选择供电电压时,尽量保持在推荐范围2.7V至5.5V之间。
    - 当使用多台设备时,合理配置地址引脚,避免地址冲突。
    - 为了获得更好的温度稳定性,可以考虑将 ISL22316 尽量靠近热源区域,以减少温差对精度的影响。

    兼容性和支持


    ISL22316 通过 I2C 接口可以轻松与其他电子设备进行通信。制造商提供了一系列的支持资源,包括详细的技术手册和在线技术支持服务。这些资源可以帮助用户更好地理解和使用该器件。

    常见问题与解决方案


    1. Q:如何正确设置 I2C 地址?
    - A: 使用地址引脚 A0 和 A1 进行硬件地址设定,具体设定方法参考手册中的说明。
    2. Q:在使用过程中出现读写错误怎么办?
    - A: 确认 I2C 时序符合标准,检查拉拔电阻是否正常,并重新启动器件尝试解决问题。
    3. Q:如何确保 ISL22316 的耐久性?
    - A: 按照推荐的使用条件进行操作,并定期进行参数校准以延长使用寿命。

    总结和推荐


    ISL22316 是一款高性能、多功能的数字化电位器,特别适合需要精确控制和高可靠性的应用场合。其128个电阻抽头、低功耗和非易失性存储等特点使其在市场上具有很强的竞争力。总体而言,该产品非常适合那些需要高精度控制的工业应用,因此强烈推荐使用。

ISL22316WFRT10Z-TK参数

参数
温度系数 ±50ppm/℃
电路数 1
抽头数 128
接口类型 I²C
典型供电电流 3mA
存储器类型 Non-Volatile
抽头类型 线性
配置 Potentiometer
电阻值 10KΩ
最大工作供电电压 5.5V
最小工作供电电压 2.7V
长*宽*高 3mm*3mm*700μm
通用封装 DFN
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

ISL22316WFRT10Z-TK厂商介绍

Renesas Electronics(瑞萨电子)是一家全球领先的半导体解决方案供应商,总部位于日本东京。公司专注于微控制器(MCU)、SoC(系统级芯片)、模拟、电源和功率器件等半导体产品的研发、制造和销售。

Renesas Electronics的产品主要分为以下几类:
1. 微控制器(MCU):广泛应用于工业自动化、汽车电子、消费电子等领域。
2. SoC(系统级芯片):集成了处理器、存储器、接口等组件,应用于物联网、智能设备等。
3. 模拟和电源器件:包括放大器、转换器、电源管理芯片等,应用于通信、医疗、工业控制等领域。
4. 功率器件:如MOSFET、IGBT等,应用于电力电子、新能源汽车等领域。

Renesas Electronics的优势在于:
1. 技术领先:拥有强大的研发实力,不断推出高性能、低功耗的创新产品。
2. 产品丰富:提供广泛的半导体产品线,满足不同应用领域的需求。
3. 客户服务:提供专业的技术支持和定制化解决方案,帮助客户实现产品优化。
4. 全球布局:在全球设有研发中心和销售网络,为客户提供便捷的本地化服务。

ISL22316WFRT10Z-TK数据手册

厂牌 PDF简要描述 下载
RENESAS ELECTRONICS 数字电位器 RENESAS ELECTRONICS ISL22316WFRT10Z-TK ISL22316WFRT10Z-TK数据手册

ISL22316WFRT10Z-TK封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 0.918 ¥ 7.7571
1000+ $ 0.882 ¥ 7.4529
库存: 1000
起订量: 1000 增量: 1
交货地:
最小起订量为:1000
合计: ¥ 7452.9
