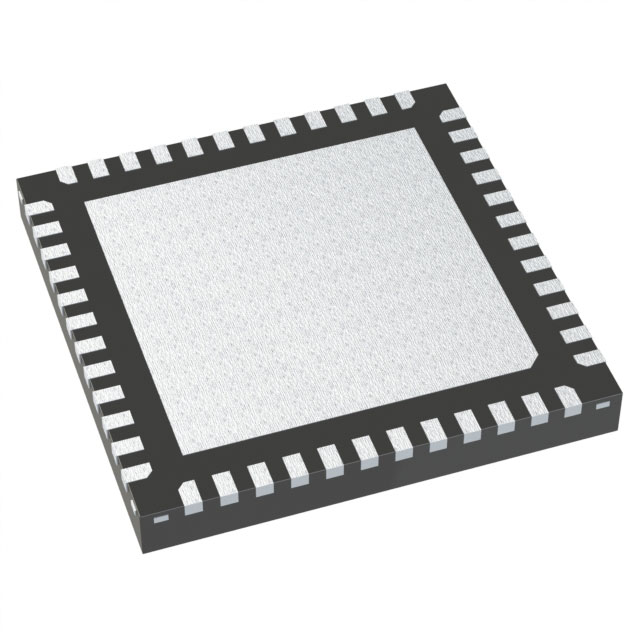

R7FA2E1A93CNE#HA0

产品描述:
供应商型号: J-RENE-0208470
供应商: Chip1stop
标准整包数: 1
RENESAS ELECTRONICS 应用处理器与片上系统(SOC) R7FA2E1A93CNE#HA0

R7FA2E1A93CNE#HA0概述

    RA0E1 Microcontroller: Comprehensive Technical Overview

    1. 产品简介


    产品类型:
    RA0E1 是由瑞萨电子公司(Renesas)开发的一系列超低功耗微控制器(MCU)。它配备了 Arm® Cortex®-M23 核心,适合于成本敏感和低功耗的应用场景。
    主要功能:
    - 支持高达 32 MHz 的工作频率
    - 集成高达 64 KB 的代码闪存
    - 12 KB 的静态随机存取存储器(SRAM)
    - 多个串行接口(包括简化 SPI、IIC 和 UART)
    - 12 位模拟数字转换器(ADC12)
    应用领域:
    适用于各种物联网(IoT)设备、便携式医疗设备、智能家居系统等领域,因为这些场景需要低功耗和高效能的处理能力。

    2. 技术参数


    - 核心:
    - Arm Cortex-M23 核心,单周期整数乘法器,最大工作频率为 32 MHz
    - 支持 Debug 和 Trace 功能,包括 DWT、FPB、CoreSight™ MTB-M23,调试端口支持 SW-DP
    - 内存:
    - 最大 64 KB 代码闪存
    - 1 KB 数据闪存,可执行 100,000 次编程/擦除循环
    - 12 KB SRAM,内置奇偶校验位
    - 系统提供 7 种复位方式(复位引脚复位、电源复位、独立看门狗定时器复位等)

    - 通信接口:
    - 简化 SPI × 3
    - 简化 IIC × 3
    - UART × 2,其中一个支持 LIN 总线
    - I²C 接口 × 1
    - 通用异步收发传输器 UARTA × 1
    - 模拟:
    - 12 位 ADC12
    - 内置温度传感器(TSN)
    - 定时器:
    - 16 位定时器阵列单元(TAU)× 8
    - 32 位间隔定时器(TML32)× 1,支持多种计数模式
    - 安全特性:
    - SRAM 奇偶校验错误检查
    - 闪存区域保护
    - ADC 自诊断功能
    - CRC 循环冗余校验
    - 独立看门狗定时器(IWDT)
    - GPIO 读取级别检测
    - 寄存器写保护功能
    - 系统和电源管理:
    - 支持多种低功耗模式
    - 实时时钟(RTC)
    - 事件链接控制器(ELC)
    - 数据传输控制器(DTC)
    - 上电复位
    - 低电压检测(LVD)
    - 时钟源:
    - 主时钟振荡器(MOSC)
    - 子时钟振荡器(SOSC)
    - 高速片上振荡器(HOCO)
    - 中速片上振荡器(MOCO)
    - 低速片上振荡器(LOCO)
    - 供电:
    - 工作电压范围:1.6 V 至 5.5 V
    - 工作温度及封装:
    - 工作温度范围:-40°C 至 +105°C
    - 封装类型包括 32 引脚 LQFP(7 mm x 7 mm)、32 引脚 HWQFN(5 mm x 5 mm)、24 引脚 HWQFN(4 mm x 4 mm)、20 引脚 LSSOP(4.4 mm x 6.5 mm)和 16 引脚 HWQFN(3 mm x 3 mm)

    3. 产品特点和优势


    - 高性能:
    RA0E1 的 Arm Cortex-M23 核心使其具备高效的数据处理能力和低功耗特性,适合用于需要高性能但同时注重功耗的应用场合。

    - 集成度高:
    集成了多个通讯接口、定时器、ADC 和安全特性,使开发者能够灵活设计并节省板载空间。

    - 安全性:
    通过寄存器写保护、闪存区域保护、ADC 自诊断功能等多种安全措施,提升了系统的整体可靠性。

    4. 应用案例和使用建议


    - 应用案例:
    - 物联网传感器节点:利用其低功耗特性和多种串行接口,可以轻松实现数据采集和无线传输。
    - 便携式医疗设备:集成的 ADC 和温度传感器可用于监测生物信号,保证设备的小型化和便携性。
    - 家用电器:可以用于智能家电的控制模块,提供高效的处理能力和多样化的通讯接口。

    - 使用建议:
    - 在设计时需注意外部时钟和电源的稳定,尤其是在需要高精度时钟和低功耗的情况下。
    - 开发者可以根据具体应用场景选择合适的封装类型和配置,以达到最佳性能和成本效益。

    5. 兼容性和支持


    - 兼容性:
    RA0E1 可与其他瑞萨电子的同类产品进行软件和引脚兼容,方便设计者扩展功能或升级硬件。

    - 支持和服务:
    瑞萨电子提供了详尽的技术文档和在线支持,帮助用户解决开发过程中的问题。此外,还提供免费的开发工具和示例代码,降低用户的开发门槛。

    6. 常见问题与解决方案


    - Q1: 如何选择合适的封装类型?
    - A1: 根据应用的具体需求(如板载空间限制、成本考虑)选择合适的封装类型,例如对于便携式设备可以选择体积更小的 HWQFN 封装。

    - Q2: 如何确保系统的低功耗运行?
    - A2: 通过合理设置时钟分频器、停止不必要的模块和选择低功耗模式来实现低功耗运行。同时,确保电源供应稳定,避免因电压波动导致功耗增加。
    - Q3: 什么是 LVD 模块?如何配置它的检测电压阈值?
    - A3: LVD 模块用于监测 VCC 引脚的电压水平。可以通过配置 LVD 注册器来选择不同的电压检测阈值。通常,LVD 检测到电压低于预设阈值时会触发中断,提醒开发者采取措施。

    7. 总结和推荐


    总体评价:
    RA0E1 是一款出色的低功耗微控制器,其高集成度、丰富的功能集和优秀的性能使其成为众多低功耗应用场景的理想选择。无论是对于物联网设备还是便携式医疗设备,都能提供卓越的表现。
    推荐:
    我们强烈推荐 RA0E1 用于需要高性能且低功耗的应用场景,尤其是在空间受限的便携式设备中。同时,瑞萨电子提供的完善的技术支持和服务也将为开发者的项目成功保驾护航。

R7FA2E1A93CNE#HA0参数

参数
程序存储器类型 -
接口类型 -
主要属性 -
速度 -
最大工作供电电压 -
内核数 -
RAM大小 -
最小工作供电电压 -
外设 -
I/O电压 -
最大时钟频率 -
核心处理器 -
Flash大小 -
包装方式 卷带包装

R7FA2E1A93CNE#HA0厂商介绍

Renesas Electronics(瑞萨电子)是一家全球领先的半导体解决方案供应商,总部位于日本东京。公司专注于微控制器(MCU)、SoC(系统级芯片)、模拟、电源和功率器件等半导体产品的研发、制造和销售。

Renesas Electronics的产品主要分为以下几类:
1. 微控制器(MCU):广泛应用于工业自动化、汽车电子、消费电子等领域。
2. SoC(系统级芯片):集成了处理器、存储器、接口等组件,应用于物联网、智能设备等。
3. 模拟和电源器件:包括放大器、转换器、电源管理芯片等,应用于通信、医疗、工业控制等领域。
4. 功率器件:如MOSFET、IGBT等,应用于电力电子、新能源汽车等领域。

Renesas Electronics的优势在于:
1. 技术领先:拥有强大的研发实力,不断推出高性能、低功耗的创新产品。
2. 产品丰富:提供广泛的半导体产品线,满足不同应用领域的需求。
3. 客户服务:提供专业的技术支持和定制化解决方案,帮助客户实现产品优化。
4. 全球布局:在全球设有研发中心和销售网络,为客户提供便捷的本地化服务。

R7FA2E1A93CNE#HA0数据手册

厂牌 PDF简要描述 下载
RENESAS ELECTRONICS 应用处理器与片上系统(SOC) RENESAS ELECTRONICS R7FA2E1A93CNE#HA0 R7FA2E1A93CNE#HA0数据手册
