YR0K5010WMS000BE

产品描述: Renesas Electronics RL78入门套件, RL78/L13处理器
供应商型号: 3267409
供应商: element14
标准整包数: 1
RENESAS ELECTRONICS 应用处理器与片上系统(SOC) YR0K5010WMS000BE

YR0K5010WMS000BE概述

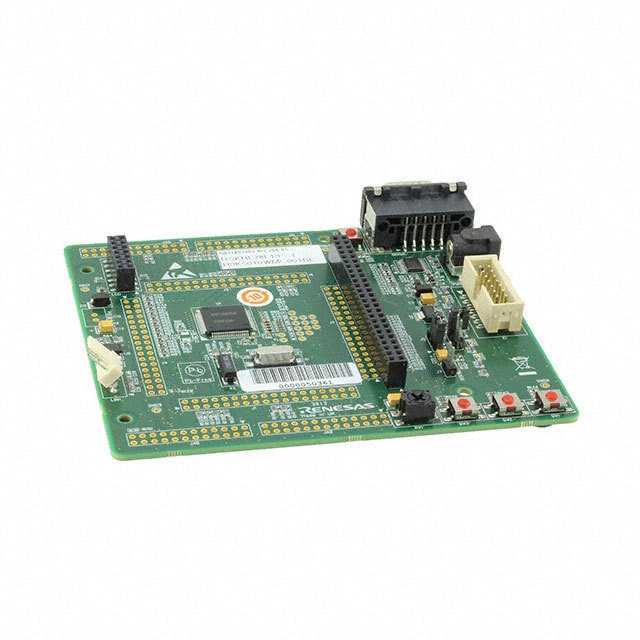

    Renesas Starter Kit for RL78/L13 产品综述

    产品简介


    Renesas Starter Kit for RL78/L13 是一款用户友好的入门级和评估工具,专为RL78/L13微控制器设计。它不仅提供了RL78/L13的详细评估平台,还支持使用CubeSuite+进行代码开发和调试,通过E1仿真器和Renesas Flash Programmer进行编程。该套件允许用户在打开包装后的几分钟内快速上手并运行代码,特别适合在开发环境中提供测试平台。

    技术参数


    - 主控芯片: R5F10WMGAFB (RL78/L13)
    - 输入时钟:
    - 主时钟:20 MHz
    - 子时钟:32.768 kHz
    - 电位器: 单圈,10 kΩ
    - 指示灯:
    - 电源指示灯:绿色
    - 用户指示灯:绿色x1,橙色x1,红色x2
    - 开关:
    - 复位按钮:1个
    - 用户按钮:3个
    - 电源接口: 5V直流电源接口
    - 接口:
    - E1仿真器:14针插头
    - RS232串行连接器:9针DSUB
    - LCD显示接口:14针插座
    - LCD面板接口:50针插座(JA4)
    - LIN接口:2.54毫米间距,3针(VBAT x 1,LIN总线线 x 1,GND x 1)
    - 微控制器引脚头:2.54毫米间距,36针x4(J1, J2, J3, J4)
    - 应用板接口:2.54毫米间距,26针x2(JA1, JA2),24针x2(JA5, JA6)

    产品特点和优势


    - 多功能性: 支持广泛的外围设备和多种接口,便于各种应用开发。
    - 易用性: 集成了丰富的文档和教程,快速上手简单,几分钟即可运行代码。
    - 可扩展性: 可与各种IDE和仿真器配合使用,提升开发效率。
    - 广泛支持: 提供详尽的技术支持文档和在线资源,方便开发者查找和解决问题。

    应用案例和使用建议


    - 开发环境: 常用于物联网(IoT)、工业控制等领域。
    - 使用建议: 开发者应首先熟悉微控制器的基础功能和引脚配置,以便更好地利用其全部潜力。可以参考配套的教程和手册,进行逐步学习和实验。

    兼容性和支持


    - 兼容性: 兼容CubeSuite+和e2studio开发环境,支持Windows操作系统。
    - 技术支持: 遇到问题时,可通过Renesas官网获取技术支持。CubeSuite+和Renesas Flash Programmer不提供常规的技术支持服务。

    常见问题与解决方案


    - Q1: 如何安装软件?
    - A1: 确保计算机满足最低系统要求,并通过USB2.0接口连接。运行安装程序并按照屏幕提示完成安装。

    - Q2: 如何重置设备?
    - A2: 使用板上的复位按钮进行重置操作。
    - Q3: 如何更新固件?
    - A3: 使用Renesas Flash Programmer进行固件更新,确保遵循相关文档的指导步骤。

    总结和推荐


    Renesas Starter Kit for RL78/L13 是一款出色的评估工具,非常适合初学者和经验丰富的工程师。其易于使用的设计和丰富的功能使其在市场上具有很高的竞争力。强烈推荐给正在寻找一个强大而可靠的开发平台的开发者。

YR0K5010WMS000BE参数

参数
接口类型 -
I/O电压 -
外设 -
Flash大小 -
速度 -
最大时钟频率 32.768KHz,20MHz
内核数 -
程序存储器类型 -
核心处理器 RL78
最大工作供电电压 -
最小工作供电电压 -
RAM大小 -
主要属性 -
安装方式 固定安装
零件状态 在售
包装方式 盒装

YR0K5010WMS000BE厂商介绍

Renesas Electronics(瑞萨电子)是一家全球领先的半导体解决方案供应商,总部位于日本东京。公司专注于微控制器(MCU)、SoC(系统级芯片)、模拟、电源和功率器件等半导体产品的研发、制造和销售。

Renesas Electronics的产品主要分为以下几类:
1. 微控制器(MCU):广泛应用于工业自动化、汽车电子、消费电子等领域。
2. SoC(系统级芯片):集成了处理器、存储器、接口等组件,应用于物联网、智能设备等。
3. 模拟和电源器件:包括放大器、转换器、电源管理芯片等,应用于通信、医疗、工业控制等领域。
4. 功率器件:如MOSFET、IGBT等,应用于电力电子、新能源汽车等领域。

Renesas Electronics的优势在于:
1. 技术领先:拥有强大的研发实力,不断推出高性能、低功耗的创新产品。
2. 产品丰富:提供广泛的半导体产品线,满足不同应用领域的需求。
3. 客户服务:提供专业的技术支持和定制化解决方案,帮助客户实现产品优化。
4. 全球布局:在全球设有研发中心和销售网络,为客户提供便捷的本地化服务。

YR0K5010WMS000BE数据手册

厂牌 PDF简要描述 下载
RENESAS ELECTRONICS 应用处理器与片上系统(SOC) RENESAS ELECTRONICS YR0K5010WMS000BE YR0K5010WMS000BE数据手册

YR0K5010WMS000BE封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 2114.68
库存: 4
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 2114.68
