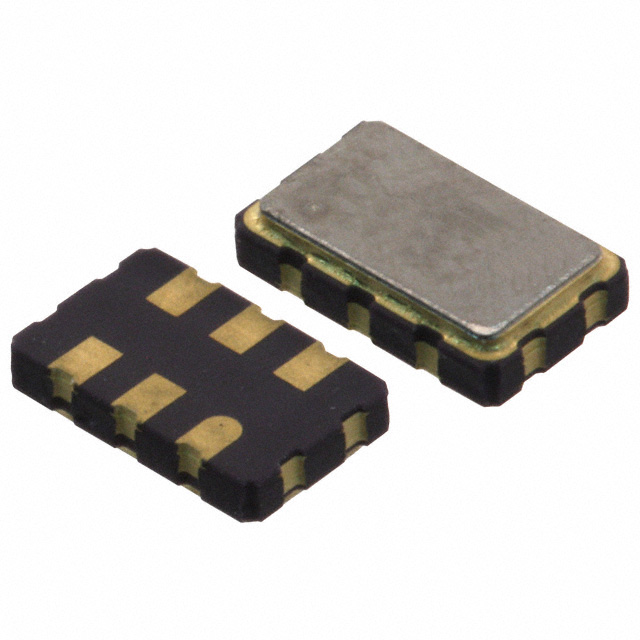

XLH536200.000000I

产品分类: 有源晶振
产品描述: 瑞萨电子 XO振荡器, 200MHz, 全向安装, LVCMOS输出
供应商型号: 3263116
供应商: 海外现货
标准整包数: 1
RENESAS ELECTRONICS 有源晶振 XLH536200.000000I

XLH536200.000000I概述


    产品简介


    O5HS系列标准规格
    O5HS系列是来自Fox Electronics的一款高精度晶振(振荡器),专为高性能数字系统设计。该产品具有多种频率范围选择,从1 MHz到170 MHz,可以广泛应用于各种电子设备中,如计算机、通信设备、消费电子产品等。它提供多种稳定性选项,适用于不同的工作温度范围,确保了高可靠性和稳定性。

    技术参数


    主要技术参数:
    - 输出类型:HCMOS
    - 稳定性:±20 PPM
    - 工作温度范围:-40°C 至 +85°C
    - 供电电压:1.8V、2.5V、3.3V
    - 频率范围:1 MHz 至 170 MHz
    电气特性:
    - 输入电流:根据频率不同而变化,例如在1 MHz至32 MHz范围内为5mA,而在120 MHz至160 MHz范围内为30mA。
    - 站态电流:10μA
    - 上升/下降时间:根据不同频率范围变化,例如在1 MHz至80 MHz范围内为6ns。
    - 输出对称性:50% VDD 的输出对称性范围为40%至60%。
    - 输出负载:15pF
    - 启动时间:10ms
    - 输出使能时间:10ms
    - 输出禁止时间:150ns
    机械规格:
    - 最大焊接温度/时间:260°C / 10秒 × 2次
    - 潮湿敏感度等级(MSL):1级
    - 终端镀层:Au over Ni
    - 密封方式:缝焊
    - 铅含量:无铅
    - 符合RoHS/REACH标准

    产品特点和优势


    产品特点:
    - 高精度:稳定性达到±20 PPM,保证了极高的精确度。
    - 宽温范围:工作温度范围从-40°C 到 +85°C,适应多种恶劣环境。
    - 多电压选项:支持1.8V、2.5V和3.3V供电电压,满足不同应用需求。
    - 快速响应:上升/下降时间为3ns至6ns,响应速度快,延迟小。
    - 低功耗:站态电流仅为10μA,适合节能型应用。
    市场优势:
    - 广泛的应用范围:适用于各种电子设备,从计算机到通信设备。
    - 可靠性高:经过严格的测试和验证,确保长期稳定运行。
    - 易于集成:标准封装和简单接口使得集成非常方便。

    应用案例和使用建议


    应用案例:
    - 计算机主板:为CPU和其他组件提供时钟信号。
    - 通信设备:用于网络设备、路由器和交换机等。
    - 消费电子:用于智能手表、智能家居设备等。
    使用建议:
    - 在使用过程中,建议将0.01μF电容放置在VDD(引脚4)和GND(引脚2)之间以减少电源线噪声。
    - 选择合适的供电电压和频率范围,以确保最佳性能。
    - 适当使用禁用功能(DISABLE)来节省功耗。

    兼容性和支持


    兼容性:
    - 该产品支持HCMOS输出,可以轻松与各种微处理器和逻辑电路兼容。
    - 具有多样化的电压和频率选择,易于与现有硬件兼容。
    支持:
    - Fox Electronics提供详尽的技术文档和支持服务,包括在线技术支持和详细的使用手册。
    - 可以通过官网或电话获取销售和技术支持。

    常见问题与解决方案


    常见问题与解决方案:
    1. 问:启动时间过长?
    - 解决方法:检查电源电压是否符合要求,确保供电稳定。
    2. 问:输出不稳定?
    - 解决方法:检查工作环境温度是否超出规定范围,确认是否有外部干扰。
    3. 问:无法正常工作?
    - 解决方法:检查连接是否正确,特别是确保接地良好,必要时可参考数据手册进行详细排查。

    总结和推荐


    综合评估:
    - O5HS系列晶振是一款高精度、高性能的产品,广泛应用于多种电子设备中。
    - 它具有广泛的频率范围、多样的供电电压选项、宽广的工作温度范围和可靠的稳定性。
    - 其优异的电气特性、紧凑的封装和便捷的安装使其在市场上具有很强的竞争优势。
    推荐意见:
    - 推荐使用O5HS系列晶振,特别适用于需要高精度和稳定性的应用场合。无论是工业控制、通信设备还是消费电子,它都能提供卓越的性能。

XLH536200.000000I参数

参数
频率 200MHz
频率稳定性 ±25ppm
频率容差 -
长*宽*高 5.15mm*3.35mm*1.4mm
通用封装 LLCC
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

XLH536200.000000I厂商介绍

Renesas Electronics(瑞萨电子)是一家全球领先的半导体解决方案供应商,总部位于日本东京。公司专注于微控制器(MCU)、SoC(系统级芯片)、模拟、电源和功率器件等半导体产品的研发、制造和销售。

Renesas Electronics的产品主要分为以下几类:
1. 微控制器(MCU):广泛应用于工业自动化、汽车电子、消费电子等领域。
2. SoC(系统级芯片):集成了处理器、存储器、接口等组件,应用于物联网、智能设备等。
3. 模拟和电源器件:包括放大器、转换器、电源管理芯片等,应用于通信、医疗、工业控制等领域。
4. 功率器件:如MOSFET、IGBT等,应用于电力电子、新能源汽车等领域。

Renesas Electronics的优势在于:
1. 技术领先:拥有强大的研发实力,不断推出高性能、低功耗的创新产品。
2. 产品丰富:提供广泛的半导体产品线,满足不同应用领域的需求。
3. 客户服务:提供专业的技术支持和定制化解决方案,帮助客户实现产品优化。
4. 全球布局:在全球设有研发中心和销售网络,为客户提供便捷的本地化服务。

XLH536200.000000I数据手册

厂牌 PDF简要描述 下载
RENESAS ELECTRONICS 有源晶振 RENESAS ELECTRONICS XLH536200.000000I XLH536200.000000I数据手册

XLH536200.000000I封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 19.4788
10+ ¥ 18.7296
25+ ¥ 17.9804
50+ ¥ 16.7817
100+ ¥ 16.4821
500+ ¥ 16.4821
库存: 296
起订量: 3 增量: 0
交货地:
最小起订量为:1
合计: ¥ 19.47
