XUL736150.000JU6I

产品分类: 有源晶振
产品描述: ±25ppm 150MHz 贴片安装 7mm*5mm*1.45mm
供应商型号:
供应商:
标准整包数: 0

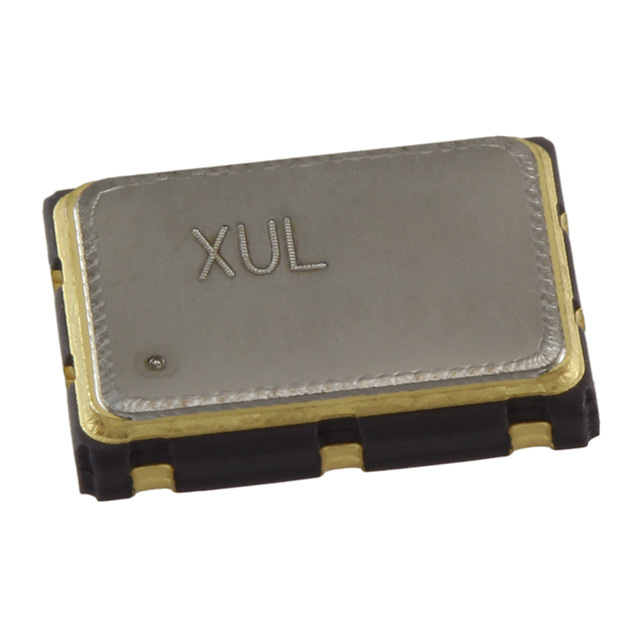

RENESAS ELECTRONICS 有源晶振 XUL736150.000JU6I

XUL736150.000JU6I概述

    XU Family of Low Phase Noise Quartz-based PLL Oscillators

    1. 产品简介


    XU系列低相位噪声石英基PLL振荡器是IDT公司推出的一款高性能电子元器件。该系列振荡器支持广泛的频率范围和多种输出接口类型,可应用于各种高要求的电子系统中。无论是数据中心、通信基础设施还是消费电子设备,XU系列都能提供可靠的时钟信号,以满足高性能应用的需求。

    2. 技术参数


    XU系列振荡器的主要技术规格如下:
    - 频率范围:0.016 MHz 至 1500 MHz(注意1037.5 MHz至1300 MHz之间存在死区)
    - 输出类型:LVDS、LVPECL、HCSL、LVCMOS
    - 供电电压选项:1.8V、2.5V 或 3.3V
    - 相位抖动:
    - 1.875 MHz 至 20 MHz:100 fs 典型值
    - 12 kHz 至 20 MHz:300 fs 典型值
    - 封装选项:
    - 5.0 × 3.2 × 1.2 mm
    - 7.0 × 5.0 × 1.3 mm
    - 工作温度范围:
    - -20°C 至 +70°C
    - -40°C 至 +85°C
    - -40°C 至 +105°C
    - 频率稳定性选项:±20 ppm、±25 ppm、±50 ppm 或 ±100 ppm

    3. 产品特点和优势


    XU系列振荡器具有多项独特的优势:
    - 宽频带支持:能够支持从16 kHz到1.5 GHz的广泛频率范围,适应多种应用场景。
    - 高可靠性:采用专利的一次性编程(OTP)技术,无限记忆寿命,确保长期稳定运行。
    - 快速交付:灵活的配置能力使得样品和大规模生产订单都能快速响应。
    - 多样的封装选择:提供了多种尺寸和温度等级的封装选项,适应不同应用需求。
    - 低相位噪声:通过严格的测试保证了低相位噪声特性,为高性能系统提供精确时钟信号。

    4. 应用案例和使用建议


    XU系列振荡器适用于多种高性能应用场景,例如数据中心、通信基站、工业控制设备和高端消费电子产品。以下是具体的应用案例及建议:
    - 数据中心:在高密度服务器机架中使用XU系列振荡器,确保高速数据传输系统的稳定运行。建议在安装过程中使用0.01μF旁路电容来降低电源线噪声。
    - 通信基站:基站需要高度稳定的时钟信号,XU系列的宽温范围(-40°C至+85°C)和频率稳定性选项能够应对复杂的工作环境。
    - 工业控制设备:使用XU系列振荡器可以提高控制系统的时间精度和稳定性。根据具体应用需求选择合适的封装和温度等级。

    5. 兼容性和支持


    XU系列振荡器设计用于与各类数字电路和模拟电路无缝兼容,特别是支持LVDS、LVPECL、HCSL和LVCMOS等多种标准接口。IDT公司提供全面的技术支持和维护服务,帮助客户解决问题并确保产品的长期可靠性。
    - 技术支持:客户可通过IDT官方网站上的技术支持页面获取详细的技术文档和专业帮助。
    - 销售和分销:通过拨打1-800-345-7015或访问官方网站进行购买和咨询。

    6. 常见问题与解决方案


    以下是一些常见的用户问题及其解决方案:
    - 问题:振荡器无法正常启动
    - 解决方案:检查供电电压是否在规定的范围内,确保旁路电容正确安装。
    - 问题:相位噪声过高
    - 解决方案:检查连接线路是否存在干扰,确认工作环境温度是否超出规定范围。
    - 问题:输出频率不稳定
    - 解决方案:检查时钟分配路径是否畅通,调整负载阻抗以优化信号质量。

    7. 总结和推荐


    综上所述,XU系列低相位噪声石英基PLL振荡器具备出色的频率范围覆盖能力、高可靠性和灵活性,非常适合应用于高性能电子系统中。无论是数据中心、通信基站还是工业控制系统,XU系列都能够提供可靠的时钟信号。强烈推荐在上述应用场景中使用XU系列振荡器,以获得最佳性能和长期稳定性。
    如需进一步了解XU系列振荡器的详细信息,建议直接联系IDT公司的技术支持团队获取更多帮助。

XUL736150.000JU6I参数

参数
频率稳定性 ±25ppm
频率容差 -
频率 150MHz
长*宽*高 7mm*5mm*1.45mm
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

XUL736150.000JU6I厂商介绍

Renesas Electronics(瑞萨电子)是一家全球领先的半导体解决方案供应商,总部位于日本东京。公司专注于微控制器(MCU)、SoC(系统级芯片)、模拟、电源和功率器件等半导体产品的研发、制造和销售。

Renesas Electronics的产品主要分为以下几类:
1. 微控制器(MCU):广泛应用于工业自动化、汽车电子、消费电子等领域。
2. SoC(系统级芯片):集成了处理器、存储器、接口等组件,应用于物联网、智能设备等。
3. 模拟和电源器件:包括放大器、转换器、电源管理芯片等,应用于通信、医疗、工业控制等领域。
4. 功率器件:如MOSFET、IGBT等,应用于电力电子、新能源汽车等领域。

Renesas Electronics的优势在于:
1. 技术领先:拥有强大的研发实力,不断推出高性能、低功耗的创新产品。
2. 产品丰富:提供广泛的半导体产品线,满足不同应用领域的需求。
3. 客户服务:提供专业的技术支持和定制化解决方案,帮助客户实现产品优化。
4. 全球布局:在全球设有研发中心和销售网络,为客户提供便捷的本地化服务。
