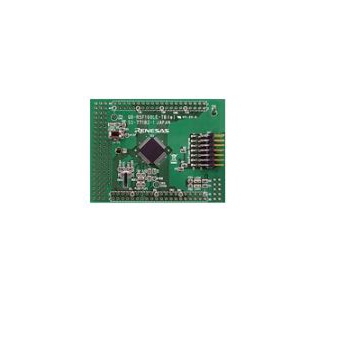

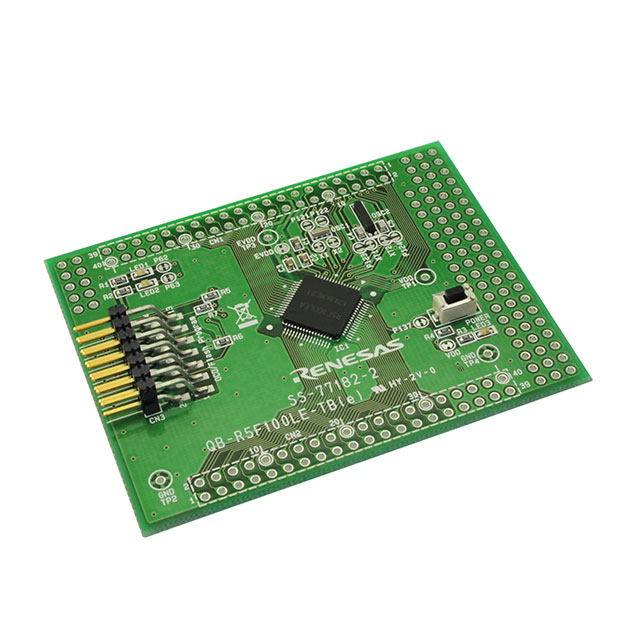

QB-R5F100LE-TB

产品描述: Renesas Electronics RL78/G13目标板套件, RL78/G13 (R5F100LE) Target Board
供应商型号: 3941852
供应商: element14
标准整包数: 1
RENESAS ELECTRONICS 应用处理器与片上系统(SOC) QB-R5F100LE-TB

QB-R5F100LE-TB概述

    RL78/G13 微控制器:超低功耗平台的技术综述

    产品简介


    RL78/G13 是由瑞萨电子(Renesas)推出的一款高性能微控制器(MCU),特别适用于通用应用场合。它具备1.6至5.5伏的单电源电压范围,集成了丰富的硬件资源,如高精度时钟振荡器、灵活的串行通信接口、多样化的定时器功能等。其主要特点是极低的功耗,包括在HALT模式下仅66 μA/MHz,在STOP模式下仅0.57 μA,仅保留实时时钟(RTC)和低电压检测(LVD)功能运行时。

    技术参数


    | 参数 | 规格 |

    | 工作电压 | 单电源电压1.6至5.5伏 |
    | 闪存容量 | 16至512千字节 |
    | 数据闪存容量 | 4至8千字节 |
    | RAM容量 | 2至32千字节 |
    | CPU核心 | RL78,采用3级流水线CISC架构 |
    | 时钟频率 | 32 MHz时最短指令执行时间为0.03125 μs,低速子系统时钟为30.5 μs |
    | 精度 | ±1.0%(电压范围1.8至5.5伏,温度范围-20至+85℃) |
    | 操作环境温度 | -40至+85℃(消费级),-40至+105℃(工业级) |
    | DMA通道数 | 2/4个 |
    | 定时器通道数 | 16位定时器8至16个,12位间隔定时器1个,实时时钟1个,看门狗定时器1个 |
    | ADC分辨率 | 8/10位 |

    产品特点和优势


    1. 超低功耗:支持多种低功耗模式,使设备在各种状态下都能保持最低能耗。
    2. 高性能:具备高效的3级流水线CISC架构和可选的32 MHz高速时钟。
    3. 丰富的外设:集成多种通信接口和定时器,极大丰富了应用可能性。
    4. 安全特性:提供数据保护、安全启动等功能,确保数据安全。

    应用案例和使用建议


    RL78/G13广泛应用于消费电子、工业控制等领域,适合用于设计无线传感器网络、智能仪表、家庭自动化系统等应用。具体使用建议如下:
    1. 智能计量:利用其精确的ADC和多种通信接口,实现准确的数据采集和传输。
    2. 无线传感网络:利用低功耗特性,延长电池寿命;通过灵活的通信接口,实现多种无线协议的支持。
    3. 物联网设备:凭借多样化的定时器和强大的计算能力,可以构建复杂的系统控制逻辑。

    兼容性和支持


    该MCU支持广泛的封装选项,确保与多种设备兼容。瑞萨电子提供了详尽的技术文档和开发工具支持,包括编程库、评估板和在线技术支持,以帮助开发者加速产品开发周期。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 高频时钟不稳定 | 确保所有外部电路连接正确,避免引入干扰。 |
    | 数据存储不一致 | 使用CRC校验来验证数据完整性。 |
    | 功耗高于预期 | 检查系统配置,确保所有未使用的模块处于低功耗模式。 |

    总结和推荐


    RL78/G13以其出色的超低功耗特性、高性能和全面的外设接口,成为众多应用场合的理想选择。其广泛的封装选项和强大的技术支持使其易于集成到现有的系统中。因此,我们强烈推荐使用这款MCU进行设计开发,尤其是在需要长期电池供电的应用场景中。

QB-R5F100LE-TB参数

参数
最大工作供电电压 -
速度 -
Flash大小 -
程序存储器类型 ROM
主要属性 -
外设 -
RAM大小 -
最大时钟频率 32.768KHz,32MHz
核心处理器 RL78
内核数 -
最小工作供电电压 -
I/O电压 -
接口类型 -
安装方式 固定安装
零件状态 在售
包装方式 盒装

QB-R5F100LE-TB厂商介绍

Renesas Electronics(瑞萨电子)是一家全球领先的半导体解决方案供应商,总部位于日本东京。公司专注于微控制器(MCU)、SoC(系统级芯片)、模拟、电源和功率器件等半导体产品的研发、制造和销售。

Renesas Electronics的产品主要分为以下几类:
1. 微控制器(MCU):广泛应用于工业自动化、汽车电子、消费电子等领域。
2. SoC(系统级芯片):集成了处理器、存储器、接口等组件,应用于物联网、智能设备等。
3. 模拟和电源器件:包括放大器、转换器、电源管理芯片等,应用于通信、医疗、工业控制等领域。
4. 功率器件:如MOSFET、IGBT等,应用于电力电子、新能源汽车等领域。

Renesas Electronics的优势在于:
1. 技术领先:拥有强大的研发实力,不断推出高性能、低功耗的创新产品。
2. 产品丰富:提供广泛的半导体产品线,满足不同应用领域的需求。
3. 客户服务:提供专业的技术支持和定制化解决方案,帮助客户实现产品优化。
4. 全球布局:在全球设有研发中心和销售网络,为客户提供便捷的本地化服务。

QB-R5F100LE-TB数据手册

厂牌 PDF简要描述 下载
RENESAS ELECTRONICS 应用处理器与片上系统(SOC) RENESAS ELECTRONICS QB-R5F100LE-TB QB-R5F100LE-TB数据手册

QB-R5F100LE-TB封装设计

查看详情并下载
Symbol
Footprint
3D Model
