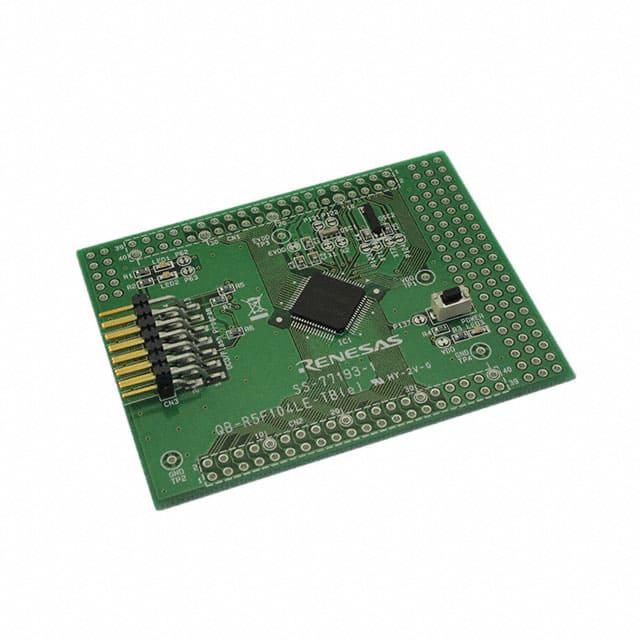

QB-R5F104LE-TB

产品描述: Renesas Electronics RL78/G14目标板套件, RL78/G14 (R5F104LEAFB) Target Board
供应商型号: 4176986
供应商: 海外现货
标准整包数: 1

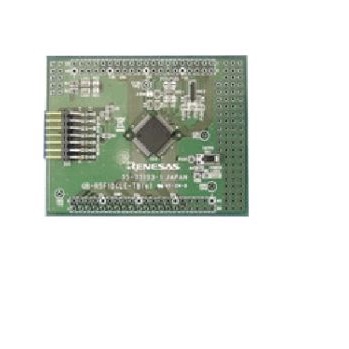

RENESAS ELECTRONICS 应用处理器与片上系统(SOC) QB-R5F104LE-TB

QB-R5F104LE-TB概述

    RL78/G14 目标板 (QB-R5F104LE-TB) 用户手册

    1. 产品简介


    RL78/G14 目标板 (QB-R5F14LE-TB) 是一款由瑞萨电子公司开发的电子组件,专门用于评估 RL78/G14 微控制器的性能和功能。这款目标板集成了 RL78/G14 微控制器,具备高度的可扩展性和丰富的外设接口,适用于各种嵌入式系统的设计和开发。该目标板广泛应用于工业控制、消费电子、汽车电子以及其他需要高性能微控制器的应用领域。

    2. 技术参数


    - CPU: R5F104LEAFB
    - 主时钟频率: 20 MHz(板载)
    - 副时钟频率: 32.768 KHz(板载)
    - 电源电压范围: 2.7V 至 5.5V
    - 外设接口:
    - CN1, CN2: 周边板连接器 (2.54mm 间距),40 针插座
    - CN3: 14 针连接器(用于 E1 连接)
    - 发光二极管 (LED):
    - 电源 LED: 红色 (LED3)
    - 测试 LED: 黄色 (LED1 连接到 P62,LED2 连接到 P63)
    - 测试开关: SW1 (连接到 INTP0)
    - 外置部件:
    - 主时钟 (OSC1): 20 MHz 晶振 (连接到 X1 和 X2)
    - 副时钟 (OSC2): 32.768 KHz 晶振 (连接到 XT1 和 XT2)

    3. 产品特点和优势


    - 集成度高: 内置 RL78/G14 微控制器,便于开发和调试。
    - 多功能扩展: 提供多个周边板连接器,可轻松连接多种外设。
    - 易于调试: 支持编程功能和内置调试功能。
    - 高可靠性: 铅 (Pb) 免费,符合环保标准。
    - 灵活性: 可根据需要进行电路修改,提供更多的灵活性和定制选项。

    4. 应用案例和使用建议


    该目标板非常适合用于微控制器的初始测试和原型开发。例如,在开发工业控制系统时,可以使用该目标板来验证 RL78/G14 的性能,并进行初步的功能测试。对于需要更高性能和更多外设的应用,可以通过连接周边板来实现。
    使用建议:
    - 在使用 P62 和 P63 时,确保正确配置相关引脚,以避免潜在的硬件损坏。
    - 在进行任何外部连接之前,检查所有连接器和引脚的状态,确保良好的电气接触。

    5. 兼容性和支持


    - 兼容性: 该目标板与其他 RL78/G14 微控制器完全兼容,能够直接替换用于测试和开发。
    - 支持: 请注意,瑞萨电子不为该目标板提供技术支持。如果发现初始缺陷,可以进行更换。具体细节请参阅手册第 4 页。

    6. 常见问题与解决方案


    - 问: 如何使用事件链接控制器 (ELC)?
    - 答: 在使用 ELC 选择的事件作为硬件触发时,不可使用 AD 转换器的 SNOOZE 模式功能。
    - 问: 使用 P40/TOOL0 引脚时需要注意什么?
    - 答: 当作为输入引脚使用时,不要在 POR 或 RESET 引脚释放复位时输入低电平;当作为输出引脚使用时,如果使用下拉电阻,应使用 500 kΩ 或更高的电阻。
    - 问: 如何访问计时器 RJ 计数器寄存器 0 (TRJ0)?
    - 答: 遵循手册中的详细步骤,确保在操作前停止计数器,并进行适当的设置。

    7. 总结和推荐


    综上所述,RL78/G14 目标板 (QB-R5F104LE-TB) 是一款强大且实用的工具,特别适合于 RL78/G14 微控制器的测试和开发。其高度集成、丰富接口和易于调试的特点使其成为设计者不可或缺的选择。然而,由于缺乏技术支持,建议在购买前充分了解产品特性和限制。如果你正在寻找一个高效可靠的开发平台,我们强烈推荐使用该目标板。

QB-R5F104LE-TB参数

参数
接口类型 -
I/O电压 -
最小工作供电电压 -
主要属性 -
RAM大小 -
最大工作供电电压 -
核心处理器 RL78
程序存储器类型 ROM
最大时钟频率 32.768KHz,20MHz
内核数 -
速度 -
Flash大小 -
外设 -
安装方式 固定安装
零件状态 在售
包装方式 盒装

QB-R5F104LE-TB厂商介绍

Renesas Electronics(瑞萨电子)是一家全球领先的半导体解决方案供应商,总部位于日本东京。公司专注于微控制器(MCU)、SoC(系统级芯片)、模拟、电源和功率器件等半导体产品的研发、制造和销售。

Renesas Electronics的产品主要分为以下几类:
1. 微控制器(MCU):广泛应用于工业自动化、汽车电子、消费电子等领域。
2. SoC(系统级芯片):集成了处理器、存储器、接口等组件,应用于物联网、智能设备等。
3. 模拟和电源器件:包括放大器、转换器、电源管理芯片等,应用于通信、医疗、工业控制等领域。
4. 功率器件:如MOSFET、IGBT等,应用于电力电子、新能源汽车等领域。

Renesas Electronics的优势在于:
1. 技术领先:拥有强大的研发实力,不断推出高性能、低功耗的创新产品。
2. 产品丰富:提供广泛的半导体产品线,满足不同应用领域的需求。
3. 客户服务:提供专业的技术支持和定制化解决方案,帮助客户实现产品优化。
4. 全球布局:在全球设有研发中心和销售网络,为客户提供便捷的本地化服务。

QB-R5F104LE-TB数据手册

厂牌 PDF简要描述 下载
RENESAS ELECTRONICS 应用处理器与片上系统(SOC) RENESAS ELECTRONICS QB-R5F104LE-TB QB-R5F104LE-TB数据手册

QB-R5F104LE-TB封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 168.6728
5+ ¥ 168.6728
库存: 26
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 168.67
