QB-R5F100SL-TB

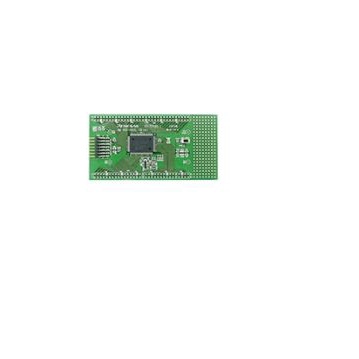

产品描述: Renesas Electronics RL78/G13目标板套件, RL78/G13 (R5F100SLAFB) Target Board
供应商型号: 4176983
供应商: 海外现货
标准整包数: 1
RENESAS ELECTRONICS 应用处理器与片上系统(SOC) QB-R5F100SL-TB

QB-R5F100SL-TB概述

    # RL78/G13(512KB FLASH) Target Board QB-R5F100SL-TB 用户手册

    产品简介


    RL78/G13(512KB FLASH) Target Board QB-R5F100SL-TB 是一种由瑞萨电子制造的编程功能附带的嵌入式调试仿真器E1(以下简称E1)的开发平台。此板卡内置了RL78/G13系列中的R5F100SL微控制器,主要用于测试和开发RL78/G13系列的微控制器。它集成了20MHz和32.768KHz振荡器,并具备丰富的扩展接口,适用于各种开发和测试任务。
    主要功能
    - 支持高速和低速的振荡器;
    - 内置512KB Flash存储器,便于程序编写和调试;
    - 搭载通用区域,可以用于外部电路连接;
    - 配备编程和调试工具,支持在线编程和调试。
    应用领域
    - 嵌入式系统开发
    - 微控制器学习和培训
    - 产品原型设计
    - 工业自动化控制

    技术参数


    以下是RL78/G13(512KB FLASH) Target Board QB-R5F100SL-TB的主要技术参数:
    - 主处理器:R5F100SL
    - 主时钟频率:20MHz(使用板载振荡器)
    - 振荡器:
    - 主时钟 (OSC1):20MHz
    - 子时钟 (OSC2):32.768KHz
    - 电源电压:2.7V~5.5V(使用20MHz主振荡器时)
    - 尺寸:109.22mm x 55.88mm
    - 接口:
    - 周边板连接器(2.54mm间距):CN1, CN2 (64针)
    - 14针连接器(E1连接用):FP1

    产品特点和优势


    RL78/G13(512KB FLASH) Target Board QB-R5F100SL-TB 的主要特点是:
    - 多功能集成:集成了多种振荡器和外部接口,提供了强大的灵活性和易用性。
    - 高扩展性:带有通用区域,可以方便地进行外部扩展,适用于复杂的开发需求。
    - 易于编程和调试:支持编程和调试工具,可以在线进行程序编写和调试,加快开发进程。
    这些特点使得该板卡在工业自动化、消费电子等领域具有较高的市场竞争力。

    应用案例和使用建议


    该板卡适用于多种应用,例如:
    - 工业控制系统:用于工业自动化控制系统的设计和测试,提供高精度和可靠性的解决方案。
    - 嵌入式开发:用于嵌入式系统的开发和测试,提供可靠的硬件支持。

    使用建议:
    - 在开发过程中,应确保所有外部接口的正确连接和配置。
    - 使用外部工具进行编程和调试时,应注意与板卡上的接口进行正确的对应连接。

    兼容性和支持


    RL78/G13(512KB FLASH) Target Board QB-R5F100SL-TB 与E1开发工具完全兼容,能够与E1工具无缝配合使用。瑞萨电子为用户提供技术支持服务,以帮助用户解决开发过程中的各种问题。
    注意事项:
    - 本产品不提供任何使用支持,仅当存在初始故障时可以更换。

    常见问题与解决方案


    - 问题1:无法启动板卡。
    - 解决方案:检查电源电压是否符合要求,确认所有连接线缆是否正确连接。
    - 问题2:振荡器工作异常。
    - 解决方案:检查是否有短路现象,确认所有连接点是否松动。

    总结和推荐


    RL78/G13(512KB FLASH) Target Board QB-R5F100SL-TB 以其出色的性能和灵活性,在嵌入式系统开发中展现出极高的实用价值。它不仅集成了多种功能,还具备广泛的兼容性和强大的扩展能力。因此,我强烈推荐使用这款开发板来实现高效的开发任务。
    通过上述分析可以看出,这款开发板是一款非常值得信赖的产品,适用于各类需要高性能、高可靠性的嵌入式系统开发项目。

QB-R5F100SL-TB参数

参数
速度 -
程序存储器类型 ROM
最大工作供电电压 -
内核数 -
核心处理器 RL78
主要属性 -
I/O电压 -
最大时钟频率 20MHz
外设 -
接口类型 -
RAM大小 -
Flash大小 -
最小工作供电电压 -
安装方式 固定安装
零件状态 在售
