首页  >  产品百科  >  XLH536026.000000I

XLH536026.000000I

产品分类: 有源晶振
产品描述: ±25ppm 26MHz LLCC 贴片安装 5.15mm*3.35mm*1.4mm
供应商型号: 3263105
供应商: 海外现货
标准整包数: 1

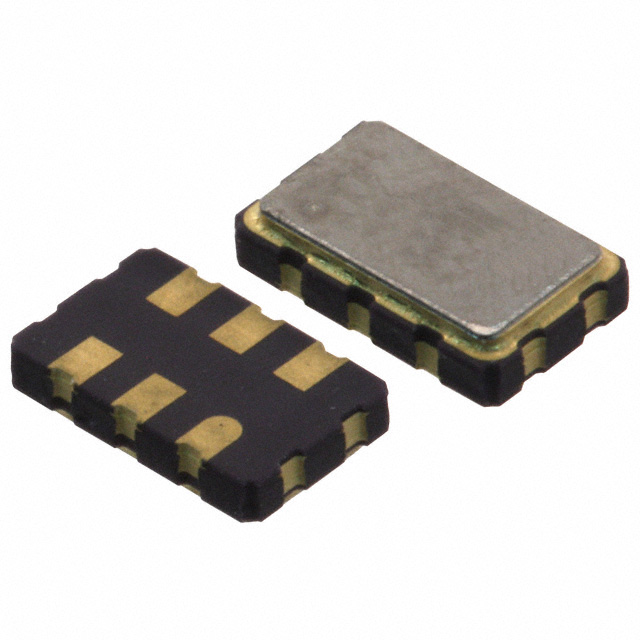

RENESAS ELECTRONICS 有源晶振 XLH536026.000000I

XLH536026.000000I概述

    HCMOS 5.0x3.2mm SMD Oscillator O5HS:全面解析

    1. 产品简介


    HCMOS 5.0x3.2mm SMD Oscillator O5HS是一款表面贴装(SMD)振荡器,尺寸仅为5.0x3.2毫米。这款振荡器支持HCMOS输出,广泛应用于各种电子设备中,如微处理器、通信设备、计算机外围设备等。它具有多种频率范围和稳定性选项,以适应不同应用需求。

    2. 技术参数


    O5HS系列的技术参数详细如下:
    - 频率范围(FO): 1~170MHz(根据不同的电压和温度选项有所不同)
    - 存储温度范围(TSTG): -55 ~ +125°C
    - 供应电压(VDD):
    - 1.8V±5%
    - 2.5V±5%
    - 3.3V±10%
    - 输入电流(IDD):
    - 1.000 ~ 32.000MHz: 5mA
    - >32.000 ~ 50.000MHz: 10mA
    - >50.000 ~ 67.000MHz: 15mA
    - >67.000 ~ 170.000MHz: 40mA
    - 休眠电流(Standby Current): 10µA
    - 上升/下降时间(TR/TF):
    - 1.000 ~ 80.000MHz: 6ns
    - >80.000 ~ 125.000MHz: 4ns
    - >125.000 ~ 170.000MHz: 3ns
    - 输出电压(VOL/VOH):
    - 10% VDD
    - 90% VDD 最小值
    - 启动时间(TS): 10ms
    - 使能/禁用时间:
    - 禁用时间: 150ns
    - 启用时间: 10ms
    - 封装尺寸: 5.0x3.2mm SMD

    3. 产品特点和优势


    O5HS系列具备多项独特功能和优势,使其在应用中脱颖而出:
    - 高稳定性: 可达±20 PPM,适用于对稳定性和精确度要求极高的应用场合。
    - 宽工作温度范围: 能够在极端环境下正常工作,温度范围为-40°C至+85°C。
    - 低功耗: 休眠电流仅10µA,保证了出色的能源效率。
    - 快速响应时间: 上升/下降时间最短可至3ns,确保信号传输的高效性。
    - 多电压选项: 支持1.8V、2.5V和3.3V三种供电电压,提供了极大的灵活性。
    这些特性使得O5HS系列在高性能和可靠性方面处于领先地位,非常适合需要高精度和稳定性的应用场景。

    4. 应用案例和使用建议


    O5HS系列已广泛应用于多个领域,例如:
    - 微处理器时钟源: 高精度时钟是处理器稳定运行的基础,O5HS能够提供所需的高精度和稳定性。
    - 通信设备: 在高速数据传输中,精确的时钟同步至关重要。O5HS能够在多种环境下提供稳定的时钟信号。
    - 计算机外围设备: 如路由器、交换机等,这些设备通常需要在高频率下工作,O5HS能够提供稳定可靠的时钟源。
    使用建议:
    - 电源旁路电容: 在VDD(引脚4)和GND(引脚2)之间放置一个0.01µF的电容器,以减少电源线噪声。
    - 温度控制: 尽管O5HS的工作温度范围较广,但考虑到长期工作的稳定性,建议在极端温度环境下进行额外的散热或保温措施。

    5. 兼容性和支持


    O5HS系列设计考虑到了广泛的兼容性,确保它可以与其他电子元件或设备无缝集成。制造商Fox Electronics提供全面的支持和服务,包括:
    - 技术支持: 提供在线技术支持和邮件服务,帮助用户解决使用过程中遇到的各种问题。
    - 文档资源: 包括详细的数据手册、应用指南和技术白皮书,为用户提供全面的信息支持。

    6. 常见问题与解决方案


    - 问题: 振荡器无法启动。
    - 解决方案: 检查供电电压是否符合要求,确认是否有足够的启动时间。
    - 问题: 输出信号不稳定。
    - 解决方案: 检查电路连接是否正确,确保所有的接地线可靠接地。
    - 问题: 振荡器温度稳定性差。
    - 解决方案: 使用适当的散热装置,并确保环境温度在规定的范围内。

    7. 总结和推荐


    综上所述,O5HS系列具有卓越的性能和广泛的适用性。其高稳定性、宽工作温度范围、低功耗以及多种电压选项使其成为各类应用的理想选择。推荐使用此款振荡器,特别是在需要高精度和稳定性的场合。此外,制造商提供的全面支持和丰富的资源也将为用户的开发和维护过程提供有力保障。

XLH536026.000000I参数

参数
频率稳定性 ±25ppm
频率容差 -
频率 26MHz
长*宽*高 5.15mm*3.35mm*1.4mm
通用封装 LLCC
安装方式 贴片安装
零件状态 在售

XLH536026.000000I厂商介绍

Renesas Electronics(瑞萨电子)是一家全球领先的半导体解决方案供应商,总部位于日本东京。公司专注于微控制器(MCU)、SoC(系统级芯片)、模拟、电源和功率器件等半导体产品的研发、制造和销售。

Renesas Electronics的产品主要分为以下几类:
1. 微控制器(MCU):广泛应用于工业自动化、汽车电子、消费电子等领域。
2. SoC(系统级芯片):集成了处理器、存储器、接口等组件,应用于物联网、智能设备等。
3. 模拟和电源器件:包括放大器、转换器、电源管理芯片等,应用于通信、医疗、工业控制等领域。
4. 功率器件:如MOSFET、IGBT等,应用于电力电子、新能源汽车等领域。

Renesas Electronics的优势在于:
1. 技术领先:拥有强大的研发实力,不断推出高性能、低功耗的创新产品。
2. 产品丰富:提供广泛的半导体产品线,满足不同应用领域的需求。
3. 客户服务:提供专业的技术支持和定制化解决方案,帮助客户实现产品优化。
4. 全球布局:在全球设有研发中心和销售网络,为客户提供便捷的本地化服务。

XLH536026.000000I数据手册

厂牌 PDF简要描述 下载
RENESAS ELECTRONICS 有源晶振 RENESAS ELECTRONICS XLH536026.000000I XLH536026.000000I数据手册

XLH536026.000000I封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 11.5827
10+ ¥ 9.7827
25+ ¥ 9.7827
50+ ¥ 9.3914
100+ ¥ 8.6088
500+ ¥ 8.6088
库存: 394
起订量: 5 增量: 0
交货地:
最小起订量为:1
合计: ¥ 11.58
