7204L15TPGI

产品分类: 其他逻辑器件
产品描述: 4.5V 5.5V DIP 通孔安装 34.671mm*7.62mm*4.572mm
供应商型号: Q-7204L15TPGI
供应商: 期货订购
标准整包数: 14

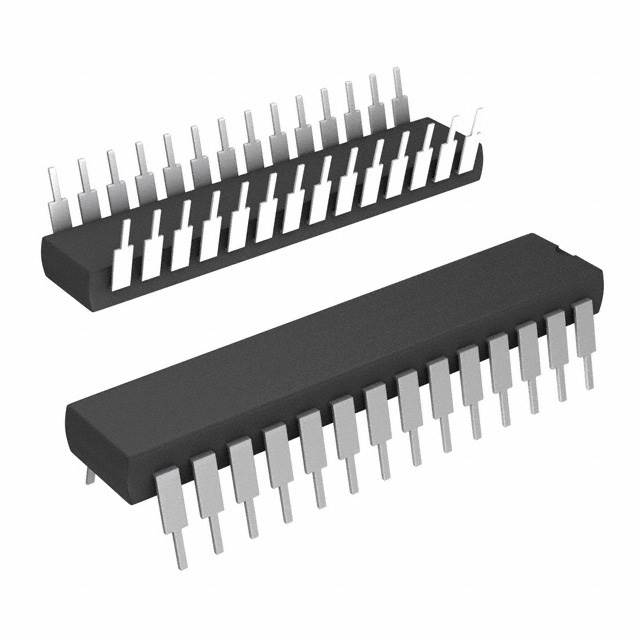

RENESAS ELECTRONICS 其他逻辑器件 7204L15TPGI

7204L15TPGI概述


    产品简介


    IDT7203/7204/7205/7206/7207/7208 CMOS 异步 FIFO
    IDT7203/7204/7205/7206/7207/7208 系列是一款双端口内存缓冲器,采用内部指针实现先进先出(FIFO)的数据读写操作。该系列产品广泛应用于多处理器系统、速率缓冲以及其他需要异步和同时读写操作的应用场景。

    技术参数


    | 参数 | 描述 | 商用温度范围 | 工业温度范围 | 军事温度范围 |

    | 组织结构 | 2,048 x 9, 4,096 x 9, 8,192 x 9, 16,384 x 9, 32,768 x 9 和 65,536 x 9 |
    | 访问时间 | 12ns | 12ns | 20ns | 30ns |
    | 最大活动电流 | 660mW | 660mW | 660mW | 150mW |
    | 最大电源电流 | 120mA (典型值) | 120mA | 120mA | 150mA |
    | 最大待机电流 | 12mA (典型值) | 12mA | 12mA | 25mA |
    | 最大掉电电流 | 2mA (典型值) | 2mA | 2mA | 4mA |

    产品特点和优势


    - 高可靠性:采用高速CMOS技术制造,适用于工业和军事温度范围,确保长期稳定运行。
    - 灵活性:提供多种组织结构,支持2,048 x 9到65,536 x 9的配置,方便灵活扩展。
    - 低功耗:低功耗设计,最大功率消耗仅为660mW,有效延长使用寿命。
    - 多功能性:内置重传功能(Retransmit),可重新设置读指针,防止数据丢失。
    - 高性能:最高12ns的访问时间,适用于高速数据传输需求。

    应用案例和使用建议


    应用案例:
    - 在多处理器系统中用于缓存管理,提高系统整体性能。
    - 在工业自动化控制中作为数据缓冲区,确保实时数据的可靠传输。
    使用建议:
    - 在进行写操作时,确保Full Flag未被设置,以避免数据溢出。
    - 使用重传功能时,要保证Read Enable (R) 和 Write Enable (W) 保持高电平状态。
    - 为确保数据完整性,应在重传后及时移动读指针。

    兼容性和支持


    - 兼容性:该系列器件通过引脚和功能兼容,覆盖了256 x 9到64k x 9的不同配置。
    - 支持信息:厂商提供了详细的资料和技术支持,包括设计指南和应用笔记。

    常见问题与解决方案


    问题1:
    - 现象:设备在使用过程中出现异常重置。
    - 原因:可能是Reset信号不正确或受到干扰。
    - 解决方案:确保Reset信号符合标准时序要求,并且尽量减少外部干扰。
    问题2:
    - 现象:数据读取过程中出现丢失或错误。
    - 原因:可能是Half-Full Flag和Empty Flag设置不当。
    - 解决方案:合理设置Half-Full Flag和Empty Flag,确保读取时系统处于正确的状态。

    总结和推荐


    综述:
    IDT7203/7204/7205/7206/7207/7208系列FIFO是针对高速数据传输和缓冲存储设计的高端产品。具备高可靠性、低功耗和多功能性,非常适合在多处理器系统和工业自动化控制中使用。
    推荐:
    鉴于其出色的性能和广泛应用前景,强烈推荐在需要高速数据传输和缓冲存储的系统中选用IDT7203/7204/7205/7206/7207/7208系列FIFO。

7204L15TPGI参数

参数
最大工作供电电压 5.5V
最小工作供电电压 4.5V
长*宽*高 34.671mm*7.62mm*4.572mm
通用封装 DIP
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 管装

7204L15TPGI厂商介绍

Renesas Electronics(瑞萨电子)是一家全球领先的半导体解决方案供应商,总部位于日本东京。公司专注于微控制器(MCU)、SoC(系统级芯片)、模拟、电源和功率器件等半导体产品的研发、制造和销售。

Renesas Electronics的产品主要分为以下几类:
1. 微控制器(MCU):广泛应用于工业自动化、汽车电子、消费电子等领域。
2. SoC(系统级芯片):集成了处理器、存储器、接口等组件,应用于物联网、智能设备等。
3. 模拟和电源器件:包括放大器、转换器、电源管理芯片等,应用于通信、医疗、工业控制等领域。
4. 功率器件:如MOSFET、IGBT等,应用于电力电子、新能源汽车等领域。

Renesas Electronics的优势在于:
1. 技术领先:拥有强大的研发实力,不断推出高性能、低功耗的创新产品。
2. 产品丰富:提供广泛的半导体产品线,满足不同应用领域的需求。
3. 客户服务:提供专业的技术支持和定制化解决方案,帮助客户实现产品优化。
4. 全球布局:在全球设有研发中心和销售网络,为客户提供便捷的本地化服务。

7204L15TPGI数据手册

厂牌 PDF简要描述 下载
RENESAS ELECTRONICS 其他逻辑器件 RENESAS ELECTRONICS 7204L15TPGI 7204L15TPGI数据手册

7204L15TPGI封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
14+ $ 17.886 ¥ 149.3481
28+ $ 17.886 ¥ 149.3481
42+ $ 17.886 ¥ 149.3481
库存: 10000
起订量: 14 增量: 14
交货地:
最小起订量为:14
合计: ¥ 2090.87
直接购买
