7201LA15JGI

产品分类: 其他逻辑器件
产品描述: Renesas Electronics FIFO芯片9Bit, 双向总线 4.6Mbit PLCC封装, 512K x 9.
供应商型号: 800-3626-5-ND
供应商: Digi-Key
标准整包数: 1

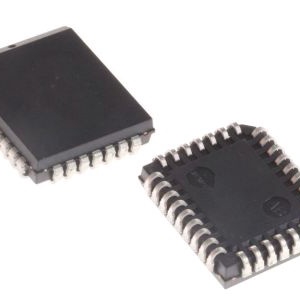

RENESAS ELECTRONICS 其他逻辑器件 7201LA15JGI

7201LA15JGI概述

    电子元器件技术手册:IDT7200/7201/7202 CMOS 异步 FIFO

    产品简介


    IDT7200/7201/7202 是一系列由 IDT(Integrated Device Technology)生产的双端口存储器,用于实现先入先出(FIFO)的数据存取。该系列提供了三种不同的组织方式:256 x 9、512 x 9 和 1,024 x 9,能够满足不同的应用需求。这些存储器主要用于多处理器系统和速率缓冲应用,通过异步和同时读写操作来处理数据流。

    技术参数


    以下是 IDT7200/7201/7202 的技术规格、性能参数和电气特性:
    - 工作电压:VCC = 5V ± 10%
    - 输入高电平电压 (VIH):商业/工业级 2.0V,军用级 2.2V
    - 输入低电平电压 (VIL):0.8V
    - 温度范围:
    - 商用级:0°C 至 +70°C
    - 工业级:-40°C 至 +85°C
    - 军用级:-55°C 至 +125°C
    - 功耗:
    - 活动模式下:440mW(最大值)
    - 电源关闭模式下:28mW(最大值)
    - 访问时间:
    - 12ns(最高性能)
    - 其他速度等级:15ns, 20ns, 25ns, 35ns, 50ns, 80ns

    产品特点和优势


    - 高速访问:提供 12ns 的快速访问时间,适用于高性能应用。
    - 超低功耗:在活动模式和电源关闭模式下的功耗均非常低,提高系统整体能效。
    - 全面扩展能力:可按字深度和位宽进行扩展,通过内部环形指针实现无地址数据加载和卸载。
    - 自重传功能:当 Retransmit Enable 输入被置为低电平时,设备会重置读指针以重新发送数据,方便调试和数据恢复。
    - 高可靠性:采用高速 CMOS 技术,提供军事级产品,符合 MIL-STD-883, Class B 标准。

    应用案例和使用建议


    - 数据通信:在需要传输/接收错误检查的应用中,IDT7200/7201/7202 的 9 位宽数据阵列支持控制和奇偶校验位。
    - 视频处理:作为帧缓存器,确保视频数据流的连续性和稳定性。
    - 使用建议:确保在所有应用中遵守最小脉冲宽度和设置时间的要求,避免因外部干扰导致的数据丢失或损坏。

    兼容性和支持


    - 封装类型:提供塑料 DIP、塑料薄型 DIP、陶瓷 DIP、薄型陶瓷 DIP 和 SOIC 封装。
    - 支持:厂商提供详细的技术文档和测试报告,同时提供必要的技术支持和维护服务。

    常见问题与解决方案


    - Q1:如何处理读写冲突?
    - A1:在读取和写入时,确保分别满足各自的数据有效性和数据保持时间要求。通过适当的时序配置和信号驱动来避免冲突。
    - Q2:在扩展模式下如何管理指针?
    - A2:在扩展模式下,确保每个设备的 Expansion In (XI) 连接到前一个设备的 Expansion Out (XO)。使用内部逻辑来同步多个设备的指针。

    总结和推荐


    IDT7200/7201/7202 是一款高性能、低功耗且具有强大扩展能力的异步 FIFO 存储器。它的多种组织方式和广泛的应用范围使其成为许多复杂系统中的理想选择。对于需要高速数据流管理和处理的应用,这款产品是一个值得推荐的选择。

7201LA15JGI参数

参数
最大工作供电电压 5.5V
最小工作供电电压 4.5V
长*宽*高 13.97mm*11.43mm*2.79mm
通用封装 PLCC-32
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 管装

7201LA15JGI厂商介绍

Renesas Electronics(瑞萨电子)是一家全球领先的半导体解决方案供应商,总部位于日本东京。公司专注于微控制器(MCU)、SoC(系统级芯片)、模拟、电源和功率器件等半导体产品的研发、制造和销售。

Renesas Electronics的产品主要分为以下几类:
1. 微控制器(MCU):广泛应用于工业自动化、汽车电子、消费电子等领域。
2. SoC(系统级芯片):集成了处理器、存储器、接口等组件,应用于物联网、智能设备等。
3. 模拟和电源器件:包括放大器、转换器、电源管理芯片等,应用于通信、医疗、工业控制等领域。
4. 功率器件:如MOSFET、IGBT等,应用于电力电子、新能源汽车等领域。

Renesas Electronics的优势在于:
1. 技术领先:拥有强大的研发实力,不断推出高性能、低功耗的创新产品。
2. 产品丰富:提供广泛的半导体产品线,满足不同应用领域的需求。
3. 客户服务:提供专业的技术支持和定制化解决方案,帮助客户实现产品优化。
4. 全球布局:在全球设有研发中心和销售网络,为客户提供便捷的本地化服务。

7201LA15JGI数据手册

厂牌 PDF简要描述 下载
RENESAS ELECTRONICS 其他逻辑器件 RENESAS ELECTRONICS 7201LA15JGI 7201LA15JGI数据手册

7201LA15JGI封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 13.0208 ¥ 108.9678
10+ $ 12.0786 ¥ 101.0824
32+ $ 11.6022 ¥ 97.0957
64+ $ 11.3201 ¥ 94.7349
128+ $ 11.0404 ¥ 92.3944
256+ $ 10.764 ¥ 90.0812
512+ $ 10.492 ¥ 87.8047
库存: 199
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 108.96
